5.1 Conexiunea electrică - pompe monofazate
Avertizare
Utilizatorul sau instalatorul este responsabil
pentru instalarea unei împământări şi protecţii
corecte conform standardelor actuale naţionale
şi locale. Toate operaţiunile trebuie realizate de
către un electrician calificat.
Avertizare
Nu realizaţi niciodată orice conexiune în cutia de
borne a pompei dacă nu au fost întrerupte toate
circuitele de alimentare de cel puţin 5 minute.
Observaţi de exemplu că releeul de semnal poate
fi conectat la o sursă externă care încă este
conectată atunci când alimentarea de la reţea
este deconectată.
Avertizarea de mai sus este indicată pe cutia de
borne a motorului de această etichetă galbenă:
Avertizare
( ( ( Suprafaţa cutiei de borne poate avea peste 70 °C
___
) ) )
când pompa funcţionează.
5.1.1 Pregătire
Înainte de a conecta pompa E la reţea, luaţi în considerare
problemele ilustrate în figura de mai jos.
N
ELCB
L
PE

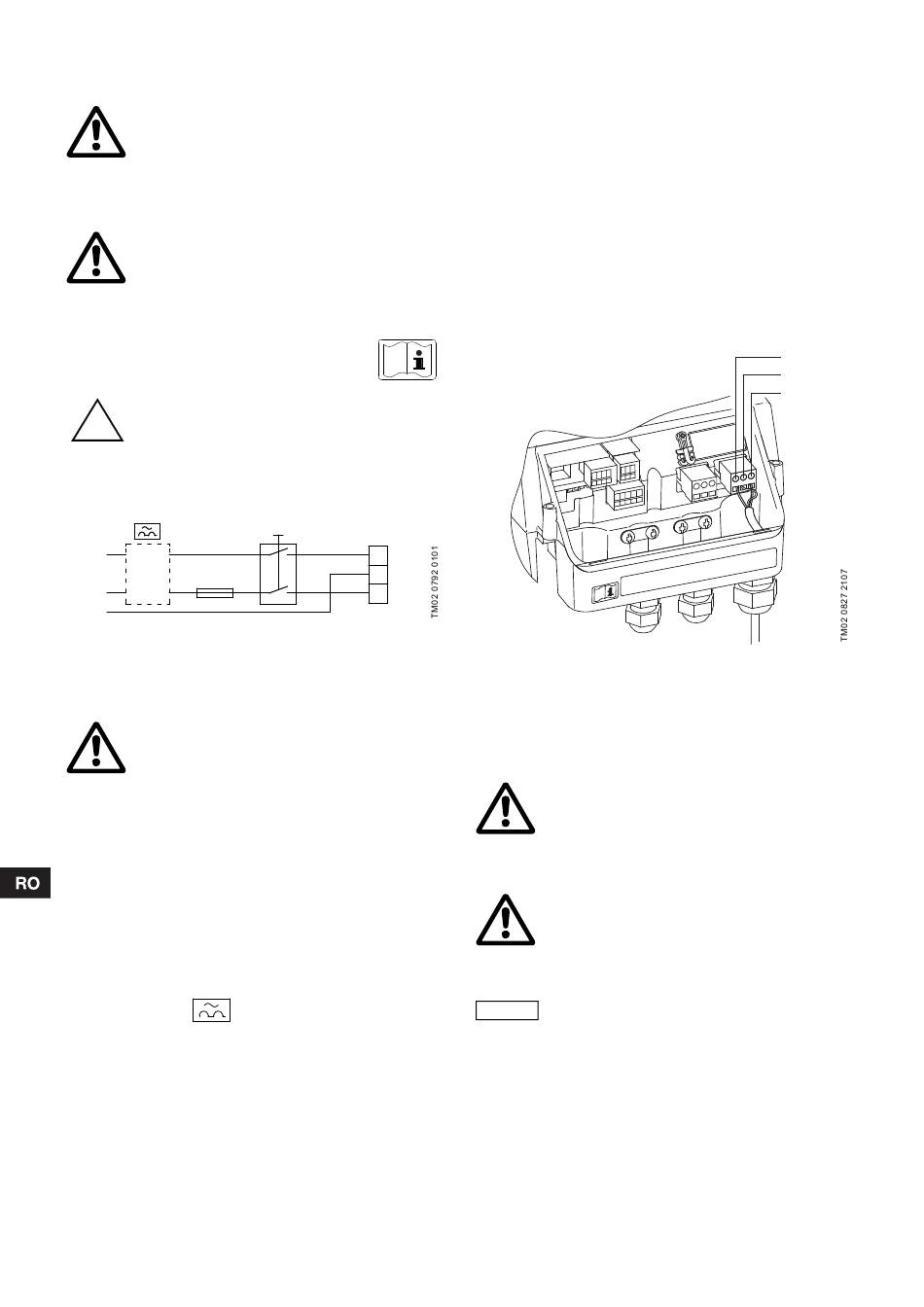

Fig. 2 Pompă conectată la reţea cu întrerupător de reţea,
siguranţă de rezervă, protecţie suplimentare şi
împământare
5.1.2 Protecţie la şoc electric - contact indirect
Avertizare
Pompa trebuie legată la pământ şi protejată
împotriva contactului indirect în conformitate cu
normativele naţionale.
Conductorii de împământare trebuie să aibă întotdeauna un
marcaj cromatic galben/verde (PE) sau galben/verde/albastru
(PEN).
5.1.3 Siguranţe de rezervă
Pentru dimensiuni de siguranţe recomandate, vezi secţiunea
20.1 Tensiune alimentare.
5.1.4 Protecţie suplimentară
Dacă pompa este conectată la o instalaţie electrică unde este
utilizat un întrerupător pe circuitul de legare la pământ (ELCB) ca
protecţie suplimentară, întrerupătorul pe circuitul de legare la
pământ trebuie marcat cu următoarele simboluri.
Trebuie luat în considerare curentul total de scurgere al tuturor
echipamentelor electrice din instalaţie.
Curentul de scurgere al motorului la funcţionare normală poate fi
găsit în secţiunea 20.3 Curent de scurgere.
Pe timpul pornirii şi la sisteme de alimentare asimetrice, curentul
de scurgere poate fi mai mare decât normal şi poate provoca
declanşarea ELCB.
512
N
PE
L
ELCB
5.1.5 Protecţia motorului
Pompa nu necesită protecţie externă la motor. Motorul
încorporează protecţia termică împotriva suprasarcinii lente şi
blocării (IEC 34-11, TP 211).
5.1.6 Protecţie împotriva supratensiunii de alimentare
Pompa este protejată împotriva şocurilor de tensiune cu ajutorul
varistorilor încorporaţi între nulul de lucru şi cel de împământare.
5.1.7 Tensiune şi reţea de alimentare
1 x 200-240 V, – 10 %/+ 10 %, 50/60 Hz, PE.
Tensiunea de alimentare şi frecvenţa sunt marcate pe plăcuţa de
identificare a pompei. Asiguraţi-vă că motorul este compatibil cu
sursa de alimentare electrică de la locaţia instalaţiei.
Firele din cutia de borne a pompei trebuie să fie cât mai scurte
posibil. Excepţie face conductorul de legare la pământ care
trebuie să fie îndeajuns de lung pentru a fi ultimul deconectat în
cazul în care cablul este tras accidental din intrarea pentru cablu.
Fig. 3 Conectare la reţea
Presetupe pentru cabluri
Presetupele pentru cablu sunt conform cu EN 50626.
Presetupă cablu 2 x M16, diametru cablu ∅4-∅10
•
Presetupă cablu 1 x M20, diametru cablu ∅10-∅14
•
• 1 intrare pentru presetupă cablu M16.
Avertizare
Dacă cablul de alimentare este deteriorat, acesta
trebuie înlocuit de un personal calificat.
Tipuri de reţea
Pompele monofazate E pot fi conectate la toate tipurile de reţea.
Avertizare
Nu conectaţi pompele monofazate E la o reţea de
alimentare cu o tensiune între fază şi
împământare mai mare de 250 V.

5.1.8 Pornirea/oprirea pompei

Numărul de porniri şi opriri prin intermediul
Atenţie tensiunii de alimentare nu trebuie să depăşească
4 pe oră.
Când pompa este alimentată prin întrerupătorul de reţea, va porni
după aprox. 5 secunde.
Dacă este dorit un număr de porniri şi opriri mai mare, utilizaţi
intrarea pentru pornirea/oprirea externă când se porneşte/
opreşte pompa.
Când pompa este alimentată cu ajutorul unui întrerupător extern
închis/deschis, va porni automat.
N
PE
L
