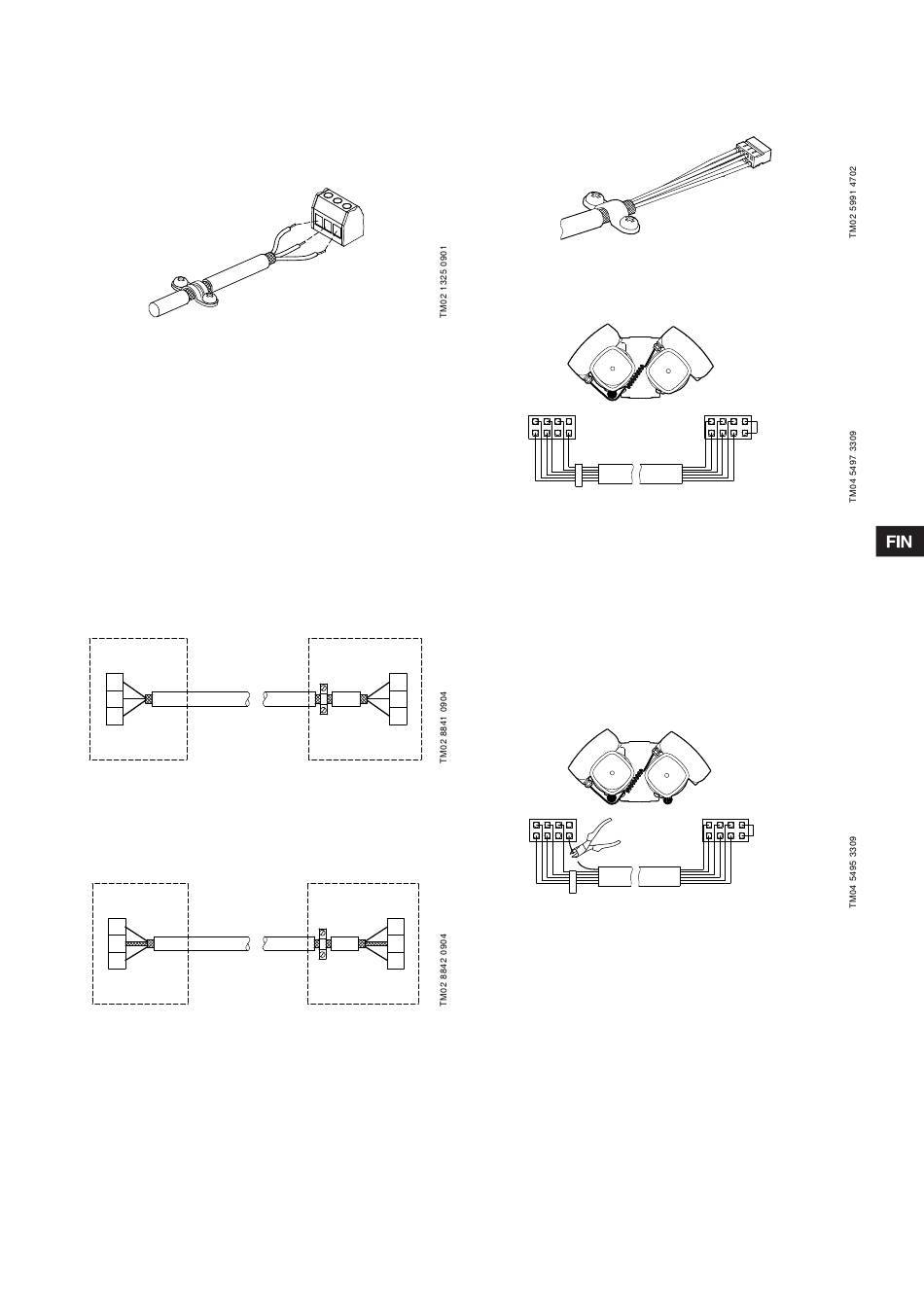

5.4 Signaalikaapelit

• Käytä ulkoisen on/off-kytkimen, digitaalisen tulon, asetusarvon
ja anturin signaaleille suojattuja kaapeleita, joiden johdinpoik-
kipinta on vähintään 0,5 mm
• Liitä kaapelien suojavaipat molemmista päistä runkoon hyvällä
runkoliitoksella. Suojavaippojen liitosten tulee olla mahdolli-
simman lähellä liittimiä, kuva 16.
Kuva 16 Suojavaipan ja johtimien liitäntää varten kuorittu
kaapeli
• Kiristä aina runkoliitosten ruuvit riippumatta siitä, onko kaapeli
asennettu vai ei.
• Tee pumpun liitäntäkotelossa olevat johtimet mahdollisimman
lyhyiksi.
5.5 Väyläliitäntäkaapeli

5.5.1 Uusasennukset

Käytä suojattua 3-johdinkaapelia, jonka johdinpoikkipinta on
2
vähintään 0,2 mm ja enintään 1,5 mm
• Jos pumppu liitetään yksikköön, jonka kaapelin vedonpoistaja
on identtinen pumpun vastaavan kanssa, liitä suojavaippa
tähän vedonpoistajaan.
• Jos yksikössä ei ole vedonpoistajaa, kuten kuvassa 17, jätä
suojavaippa kytkemättä tästä päästä.
A
1
2
Y
3
B
Kuva 17 Liitäntä suojatulla 3-johdinkaapelilla

5.5.2 Pumpun vaihto

• Jos olemassa olevassa laitteistossa on käytetty suojattua
2-johdinkaapelia, liitä se kuvassa 18 esitetyllä tavalla.
A
1
Y
2
B
Kuva 18 Liitäntä suojatulla 2-johdinkaapelilla
• Jos olemassa olevassa laitteistossa on käytetty suojattua
3-johdinkaapelia, noudata kohdassa 5.5.1 Uusasennukset
annettuja ohjeita.
2 2
ja enintään 1,5 mm .
2
.
Pumppu
A
1
2
Y
3
B
Pumppu
A
1
Y
2
B

5.6 Tiedonsiirtokaapeli TPED-pumpuille

Tiedonsiirtokaapeli kytketään kahden liitäntäkotelon väliiin.
Kytke kaapelin suojavaippa molemmista päistään runkoon
hyvällä runkoliitoksella.
Kuva 19 Tiedonsiirtokaapeli
Tiedonsiirtokaapelissa on master-pää ja slave-pää kuvan 20
mukaisesti.
Master-pää
Valkoinen tarra
Kuva 20 Master-pää ja slave-pää
Tehdasasennetulla anturilla varustetuissa pumpuissa master-pää
ja anturi kytketään samaan liitäntäkoteloon.
Kun molempien pumppujen sähkönsyöttö on ollut katkaistuna
40 sekunnin ajan ja se kytketään takaisin, master-päähän kyt-
ketty pumppu käynnistyy ensin.

5.6.1 Kahden anturin kytkeminen

Anturin signaali kopioidaan toiselle pumpulle tiedonsiirtokaapelin
punaisen johtimen kautta.
Jos lisävarusteena kytketään kaksi anturia (yksi kumpaankin lii-
täntäkoteloon), katkaise punainen johdin. Katso kuva 21.
Master-pää
Valkoinen tarra
Kuva 21 Anturisignaalin kopioinnin estäminen
Slave-pää
Hyppyjohdin
Slave-pää
Hyppyjohdin
