• Két védővezető alkalmazása, ugyanolyan keresztmetszettel,
mint a fázisvezetők. Az egyik védővezető a kapcsolódoboz
kiegészítő földelési pontjához csatlakozzon.

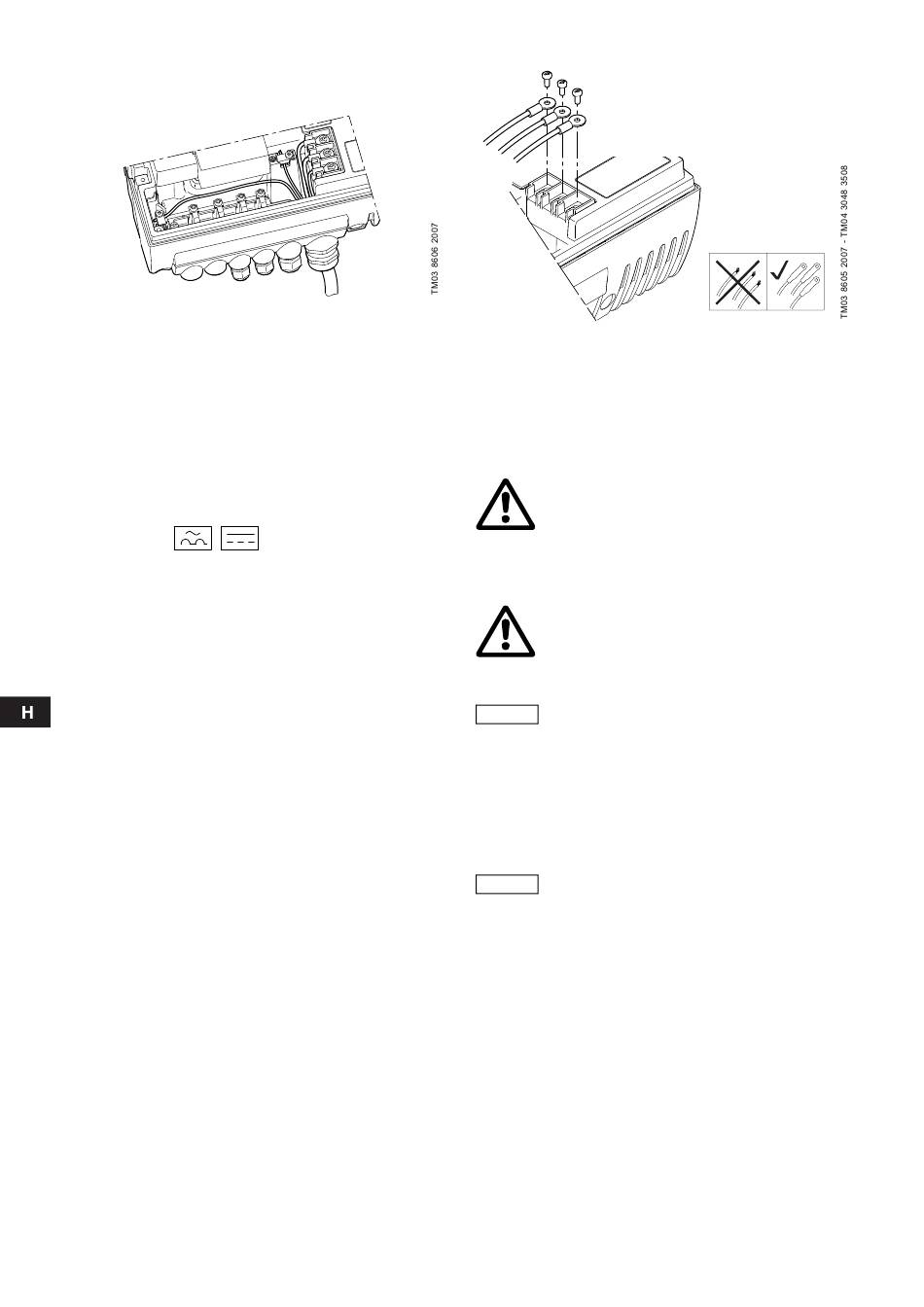

12. ábra 5 eres kábel esetén két vezeték alkalmazása
védővezetőként.
A védővezető színe zöld/sárga (PE) vagy zöld/sárga/kék (PEN)
kell legyen.
5.3.3 Zárlatvédő biztosítékok
A biztosítók ajánlott méretét lásd a 417 fejezetben.
5.3.4 Kiegészítő védelem
Ha a szivattyút olyan rendszerbe kötjük, ahol kiegészítő
védelemként telepítve van érintésvédelmi áram védőkapcsoló
(ELCB), a védőkapcsolónak olyan típusúnak kell lennie, amelyik
rendelkezik a következő jelőléssel:
Az ilyen áram védőkapcsoló B típusú.
A rendszerben lévő minden berendezés összesített szivárgó
áramát figyelembe kell venni.
A motor normál üzemre vonatkozó szivárgó áramát megtalálja
a 22.3 Szivárgó áram fejezetben.
Indításkor és aszimmetrikus hálózat esetén a szivárgó áram
nagyobb lehet a normál értéknél, ami okozhatja az áram
védőkapcsoló leoldását.
5.3.5 Motorvédelem
A szivattyú nem igényel külső motorvédelmet. A motor
rendelkezik termikus védelemmel lassú túlterhelés és
megszorulás ellen (IEC 34-11, TP 211).
5.3.6 Védelem a hálózati feszültség tranziensekkel szemben
A szivattyú az EN 61800-3 szerint védett a feszültség-
tranziensekkel szemben, és képes ellenállni egy VDE 0160
szerinti impulzusnak.
A szivattyú cserélhető varisztorokkal rendelkezik, amelyek
a tranziens védelem részét képezik.
Idővel a varisztor elöregszik, és cserére szorul. A csere
szükségességét az R100 és a PC Tool E-products jelzi.
Lásd a 19. Üzemeltetés és szerviz fejezetet.
5.3.7 Tápfeszültség és hálózat
3 x 380-480 V – 10 %/+ 10 %, 50/60 Hz, PE.
A megengedett tápfeszültség és frekvencia megtalálható a
szivattyú adattábláján. Ellenőrizzük, hogy a szivattyú
üzemeltethető-e a rendelkezésre álló elektromos hálózatról.
A vezetékek a kapcsolódobozon belül a lehető legrövidebbek
legyenek. Kivételt képez a védővezető, amelynek olyan
hosszúnak kell lennie, hogy a kábel kihúzása esetén az feszüljön
meg utoljára.
398
ELCB
Nyomatékok, L1-L3 sorkapcsok:
Min. nyomaték: 2,2 Nm
Max. nyomaték: 2,8 Nm
13. ábra Hálózati csatlakozás
Kábelátvezető tömszelencék
Tömszelencék az EN 50626 szerint.
1 x M40 tömszelence, kábel átmérő ∅16-∅28
•
1 x M20 tömszelence, kábel átmérő ∅9-∅17
•
2 x M16 tömszelence, kábel átmérő ∅4-∅10
•
• 2 x M16 könnyített vakfurat.
Figyelmeztetés
Ha a tápkábel sérült szakemberrel ki kell
cseréltetni.
Hálózat típusok
A háromfázisú E-szivattyúk minden típusú elektromos hálózathoz
csatlakoztathatók.
Figyelmeztetés
Ne csatlakoztassuk a háromfázisú E-szivattyúkat
olyan hálózathoz, amelyiken a vonali feszültség
nagyobb, mint 440 V.
5.3.8 A szivattyú indítása/leállítása
A hálózati feszültség kapcsolásával történő
Vigyázat
indítás nem haladhatja meg az óránkénti négyet.
A tápfeszültség felkapcsolást követően kb. 5 mp. elteltével indul
a szivattyú.
Ha a kívánt indítások száma ennél nagyobb, használjuk a külső
start/stop bemenetet.
A külső start/stop bemenetre adott indítási parancs a szivattyú
azonnali indulását eredményezi.
5.3.9 Bekötés
Ha a külső start/stop bemenet nincs bekötve, a 2.
Megjegyzés
és 3. sorkapocspontot zárjuk rövidre.
Óvintézkedésként az alábbi csoportokban lévő vezetékeket teljes
hosszukban megerősített szigeteléssel (külön kábelben vezetve)
kell elválasztani egymástól:
1. csoport: Bemenetek
• Indítás/leállítás 2. és 3. sorkapocspont
• digitális bemenet 1. és 9. sorkapocspont
• alapjel bemenet 4., 5. és 6. sorkapocspont
• érzékelő bemenet 7. és 8. sorkapocspont
• GENIbus B, Y és A sorkapocspont
Az összes bemenet (1. csoport) belülről megerősített
szigeteléssel el van választva a hálózati feszültségen lévő
részektől, és galvanikusan az egyéb áramköri részektől.
Minden vezérlő csatlakozás érintésvédelmi törpefeszültséggel
(PELV) van megtáplálva, így nyújtva védelmet az áramütés
ellen.
2. csoport: Kimenet (relé kontaktusok, NC, C, NO sorkapcsok).
A kimenet (2. csoport) galvanikusan leválasztott a többi
áramkörtől. Kívánság szerint, akár hálózati feszültség, akár
érintésvédelmi törpefeszültség csatlakoztatható a kimenetre.
