13. Externý signál požadovanej hodnoty
Požadovanú hodnotu je možné nastavit' diaľkovo pripojením
analógového vysielača na vstup pre signál požadovanej hodnoty
(svorka 4).
Požadovaná
hodnota
Externá požadovaná
hodnota

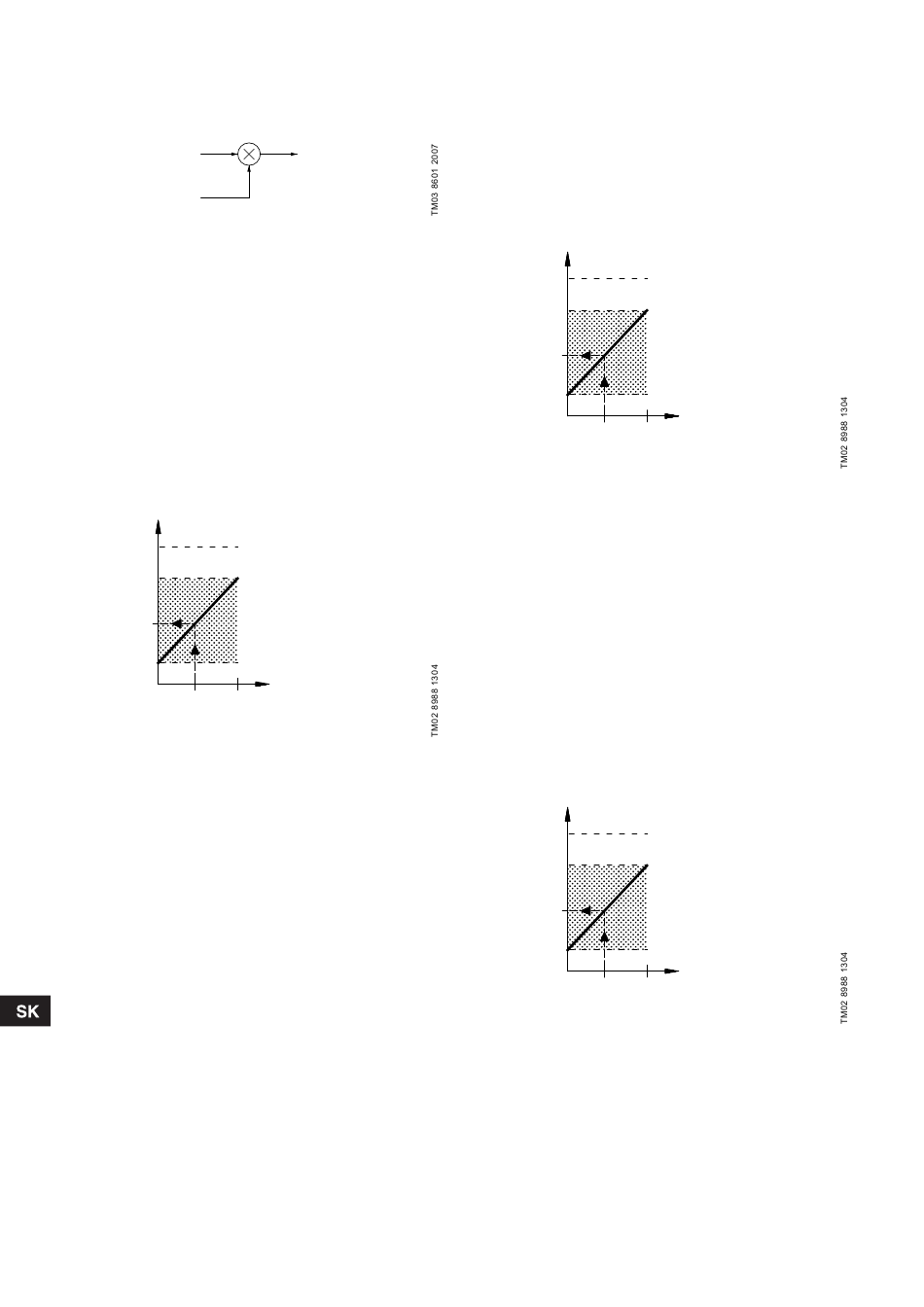

Obr. 37 Aktuálna požadovaná hodnota ako produkt
(znásobená hodnota) požadovanej a externej
požadovanej hodnoty.
Aktuálny externý signál, 0-10 V, 0-20 mA, 4-20 mA, zvoľte
pomocou ovládania R100, pozri čast' 9.3.2 Externá požadovaná
hodnota.
Riadiaci režim regulovaný
Ak je ovládaním R100 zvolený regulovaný režim, pozri poradie
riadenia v časti 6.1, môže byt' čerpadlo riadené od:
• proporcionálneho tlaku
• konštantného tlaku.
V riadiacom režime proporcionálny tlak môže byt' požadovaná
hodnota externe nastavená v rozsahu medzi 25 % max.
dopravnej výšky a požadovanou hodnotou nastavenou na
čerpadle alebo pomocou R100, pozri obr. 38.
Aktuálna požadovaná hodnota
[m]
Aktuálna
požadovaná
hodnota
0 10 V
0 20 mA
4 20 mA
Obr. 38 Vzt'ah medzi aktuálnou požadovanou hodnotu a
signálom externej požadovanej hodnoty v riadiacom
režime proporcionálny tlak
624
Aktuálna
požadovaná
hodnota
90 % maximálnej dopravnej
výšky čerpadla
Nastavovanie požadovanej
hodnoty pomocou ovládacieho
panelu, R100 alebo
PC Tool E-products
25 % maximálnej dopravnej
výšky čerpadla
Externý signál
požadovanej hodnoty
Príklad: Pri max. dopravnej výške 12 metrov, požadovanej
hodnote 6 metrov a externej požadovanej hodnote 40 % bude
aktuálna požadovaná hodnota:
H = (H - 1/4 H ) x %
aktuálna set max.
= (6 - 12/4) x 40 % + 12/4
= 4,2 metra
V riadiacom režime konštantný tlak môže byt' požadovaná
hodnota externe nastavená v rozsahu medzi 12,5 % max.
dopravnej výšky a požadovanou hodnotou nastavenou na
čerpadle alebo pomocou R100, pozri obr. 39.
Aktuálna požadovaná hodnota
[m]
Aktuálna
požadovaná
hodnota
0 10 V
0 20 mA
4 20 mA
Obr. 39 Vzt'ah medzi aktuálnou požadovanou hodnotu a
signálom externej požadovanej hodnoty v riadiacom
režime konštantný tlak
Príklad: Pri max. dopravnej výške 12 metrov, požadovanej
hodnote 6 metrov a externej požadovanej hodnote 80 % bude
aktuálna požadovaná hodnota:
H = (H - 1/8 H ) x %
aktuálna set max.
= (6 - 12/8) x 80 % + 12/8
= 5,1 metra
Riadiaci režim neregulovaný
Ak je ovládaním R100 zvolený neregulovaný režim, pozri poradie
riadenia v časti 6.1, čerpadlo je riadené podľa konštantnej krivky
a môže byt' riadené akoukoľvek (externou) riadiacou jednotkou.
V riadiacom režime konštantná krivka môže byt' požadovaná
hodnota externe nastavená v rozsahu medzi min. krivkou
a požadovanou hodnotou nastavenou na čerpadle alebo
pomocou R100, pozri obr. 40.
Aktuálna požadovaná hodnota
[%]
Aktuálna
požadovaná
hodnota
0 10 V
0 20 mA
4 20 mA
Obr. 40 Vzt'ah medzi aktuálnou požadovanou hodnotu
a signálom externej požadovanej hodnoty v riadiacom
režime konštantná krivka
+ 1/4 H
ext. pož. hodnota max.
Maximálna dopravná výška
čerpadla
Nastavovanie požadovanej
hodnoty pomocou ovládacieho
panelu, R100 alebo
PC Tool E-products
12,5 % max. dopravnej výšky
čerpadla
Externý signál
požadovanej hodnoty
+ 1/8 H
ext. pož. hodnota max.
Max. krivka
Nastavovanie požadovanej
hodnoty pomocou ovládacieho
panelu, R100 alebo
PC Tool E-products
Min. krivka
Externý signál
požadovanej hodnoty
