NC C
0-10 V
0/4-20 mA 4-20 mA
0/1
B Y A 1 9 8 7
STOP
RUN
0/4-20 mA 0-10 V
10K
6 5 4 3 2

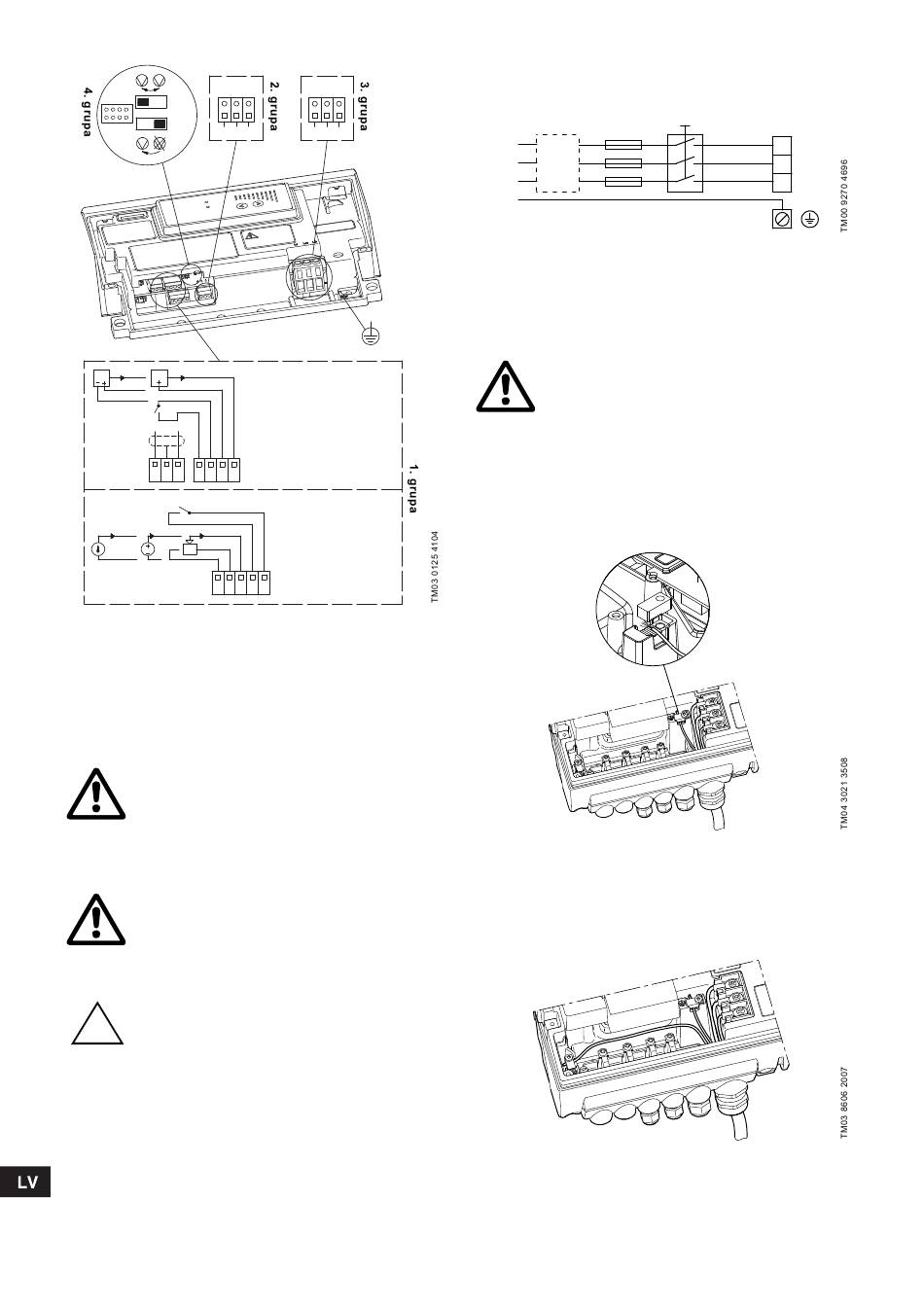

9. zīm. Savienojuma spailes - 2000. sērijas sūkņi TPED
Galvaniskai atdalīšanai jāapmierina pastiprinātai izolācijai
noteiktās prasības, tai skaitā standartā EN 60335 norādītie
noplūdes ceļa attālumi un spraugas.
5.3. Elektriskais savienojums – trīsfāžu sūkņi,
11-22 kW
Brīdinājums
Lietotājs vai uzstādītājs ir atbildīgs par pareiza
zemējuma un aizsardzības veidošanu saskaņā ar
spēkā esošajiem valsts un vietējiem standartiem.
Visas operācijas drīkst izpildīt tikai kvalificēts
personāls.
Brīdinājums
Nedrīkst veikt nekādus savienojumus sūkņa
spaiļu kārbā, kamēr elektroapgāde nav bijusi
izslēgta vismaz 5 minūtes.
Piemēram, jāņem vērā, ka signālrelejs var būt
pieslēgts ārējam barošanas avotam, kas joprojām
ir ar to savienots, kad tīkla elektroapgāde ir
atslēgta.
Brīdinājums
Sūkņa darbības laikā spaiļu kārbas virsmas
( ( (
___
) ) )
temperatūra var pārsniegt 70 °C.
726
NO L1 L2 L3
1: Digitālais ievads
9: Zemējums (rāmis)
8: + 24 V
7: Sensora ievads
B: RS-485B
Y: Ekrāns
A: RS-485A
6: Zemējums (rāmis)
5: + 10 V
4: Uzdotās vērtības ievads
3: Zemējums (rāmis)
2: Ieslēgšana/izslēgšana
5.3.1. Sagatavošana
Pirms E-sūkņa pieslēgšanas tīklam jāievēro zemāk dotajā
zīmējumā ilustrētie aspekti.
L1
ELCB
L2
L3
PE
10. zīm. Pie tīkla pieslēgts sūknis ar līnijas kontaktoru,
rezerves drošinātājiem, papildu aizsargierīci un
aizsargzemējumu
5.3.2. Aizsardzība pret elektrisko triecienu – netiešu kontaktu
Brīdinājums
Sūknim jābūt iezemētam saskaņā ar valsts
normatīviem.
Tā kā motoriem, kuru jauda ir no 11 kW līdz
22 kW, noplūdes strāva ir > 10 mA, šo motoru
iezemēšanas laikā jāveic īpaši piesardzības
pasākumi.
Standartā EN 61800-5-1 ir noteikts, ka sūknim jābūt stacionāram
un pastāvīgi uzstādītam, ja noplūdes strāva ir > 10 mA.
Jābūt izpildītai vienai no šādām prasībām.
• Vienam aizsargājošam zemējumvadam jābūt vismaz 10 mm
lielam vara šķērsgriezuma laukumam.
11. zīm. Viena aizsargājošā zemējumvada pievienošana,
lietojot vienu četrdzīslu energoapgādes kabeļa vadu
2
(ar vismaz 10 mm
• Divi aizsargājošie zemējumvadi ar tādu pašu šķērsgriezuma
laukumu kā energoapgādes vadiem, ar vienu vadu, kas ir
pievienots papildu zemējuma spailei spaiļu kārbā.
12. zīm. Divu aizsargājošo zemējumvadu pievienošana,
lietojot divus piecdzīslu energoapgādes kabeļa vadus
Aizsargājošiem zemējumvadiem vienmēr jābūt dzeltenam/zaļam
(PE) vai dzeltenam/zaļam/zilam (PEN) krāsas marķējumam.
L1
L2
L3
lielu šķērsgriezuma laukumu)
2
