22. Características técnicas - bombas trifásicas,
11-22 kW
22.1 Tensão de alimentação
22.2 Protecção contra sobrecargas
22.3 Corrente de fuga
22.4 Entradas/saída
23. Outras características técnicas
24. Eliminação
Aviso
Antes da instalação, leia estas instruções de ins-
talação e funcionamento. A montagem e o funcio-
namento também devem obedecer aos regula-
mentos locais e aos códigos de boa prática,
geralmente aceites.
1. Símbolos utilizados neste documento
Aviso
Se estas instruções de segurança não forem
observadas pode incorrer em danos pessoais!
Aviso
( ( (
A superfície do produto pode provocar queima-
___
) ) )
duras ou lesões!
Se estas instruções de segurança não forem
observadas, pode resultar em danos ou avarias
Atenção
no equipamento!
Notas ou instruções que tornam este trabalho
Nota
mais fácil garantindo um funcionamento seguro.
2. Informações gerais
Este documento é um suplemento das instruções de instalação e
funcionamento das bombas normalizadas TP e TPD. Para obter
instruções não constantes neste documento, consulte as instru-
ções de instalação e funcionamento da bomba normalizada.
3. Descrição geral
As bombas TPE e TPED Série 2000 da Grundfos dispõem de
motores normalizados com conversor de frequência integrado.
As bombas foram concebidas para a ligação monofásica ou trifá-
sica à rede eléctrica.
As bombas dispõem de um controlador PI incorporado e são con-
figuradas com um sensor do diferencial de pressão que permite o
controlo do diferencial de pressão na bomba.
As bombas são normalmente utilizadas como bombas circulado-
ras em sistemas de aquecimento ou refrigeração de água de
grandes dimensões com exigências variáveis.
3.1 Configurações
O valor de ajuste pode ser configurado de três formas diferentes:
• directamente no painel de controlo da bomba.
É possível escolher entre dois modos de controlo diferentes,
ou seja, pressão proporcional e pressão constante.
• através de uma entrada para sinal do valor de ajuste externo
• através do controlo à distância R100 da Grundfos.
Todas as outras configurações são efectuadas através do R100.
A leitura de parâmetros importantes, tais como o valor real do
parâmetro de controlo, consumo de energia, etc., é possível atra-
vés do R100.
3.2 Bombas de cabeça dupla
As bombas de cabeça dupla não necessitam de nenhum contro-
lador externo.
154
4. Instalação mecânica
179
179 Para manter a aprovação UL/cUL, cumpra os pro-
179 Nota cedimentos de instalação descritos na página
179 779.
179
4.1 Arrefecimento do motor
180
Para assegurar o arrefecimento suficiente do motor e componen-
181
tes electrónicos, cumpra os seguintes requisitos:
• Deve ser assegurado o ar de arrefecimento suficiente.
• A temperatura do ar de arrefecimento não deve exceder os
40° C.
• As alhetas de arrefecimento e as pás do ventilador devem
manter-se limpas.
4.2 Instalação no exterior
Quando a bomba se encontra instalada no exterior, deve ter uma
protecção adequada para evitar a condensação nos componen-
tes electrónicos. Consulte a fig. 1.

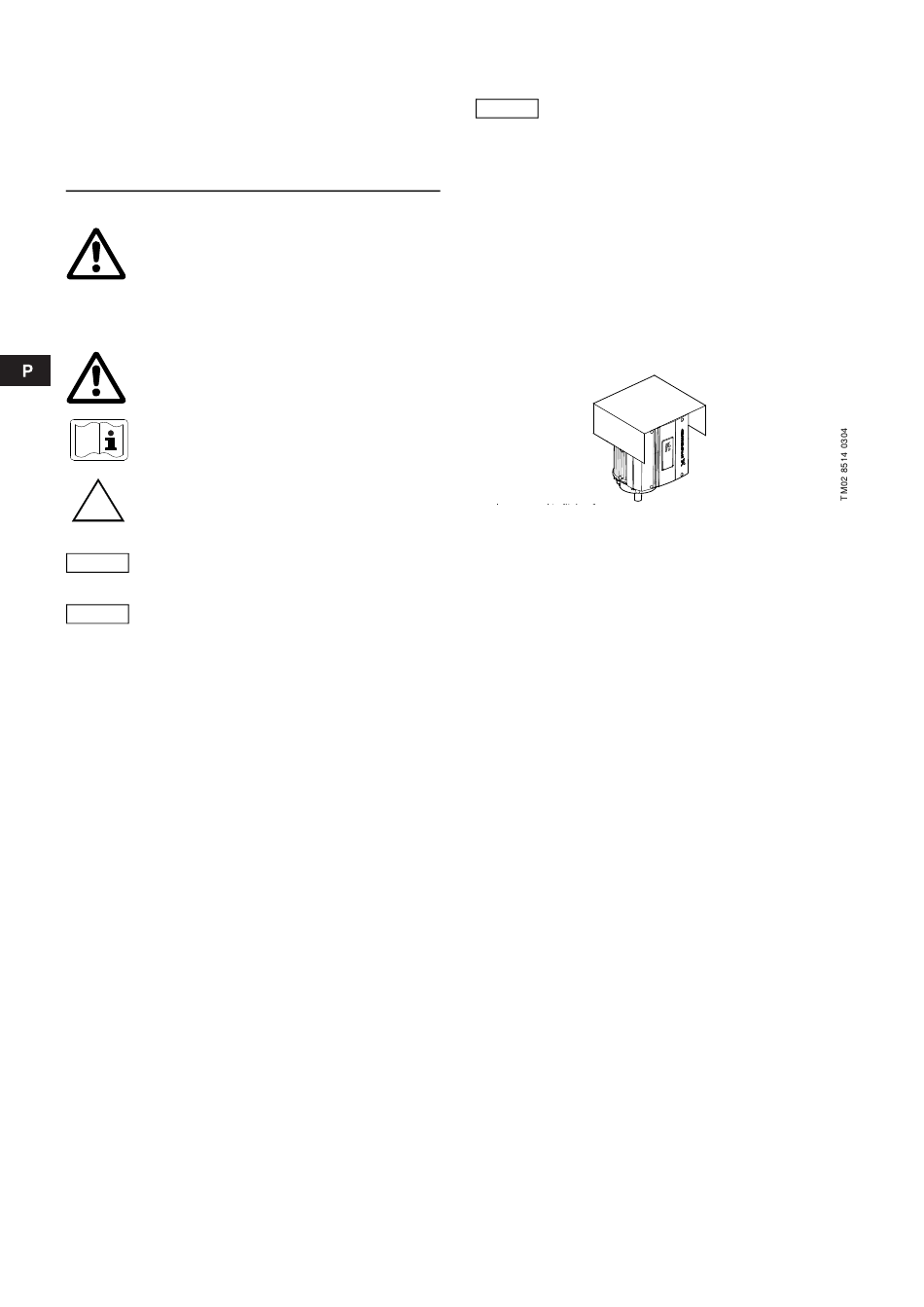

Fig. 1 Exemplo de cobertura
Retire o bujão de drenagem no sentido descendente para evitar
humidade e água no interior do motor.
As bombas verticais são IP 55 após a remoção do bujão de dre-
nagem. As bombas horizontais mudam para a classe de protec-
ção IP 54.
5. Ligação eléctrica
Para mais informações sobre a forma como ligar as bombas-E à
electricidade, consulte as seguintes páginas:
5.1 Ligação eléctrica – bombas monofásicas na página 155
5.2 Ligação eléctrica – bombas trifásicas, 0,75-7,5 kW na
página 157
5.3 Ligação eléctrica – bombas trifásicas, 11-22 kW na
página 159.
