10. Ajuste mediante PC Tool E-products

Los requisitos de configuración especial distintos a los ajustes
disponibles mediante el R100 requieren el uso de PC Tool
E-products de Grundfos. De nuevo, esto requiere la asistencia de
un ingeniero o técnico de mantenimiento de Grundfos. Contactar
con la empresa Grundfos más cercana para más información.

11. Prioridad de ajustes

La prioridad de ajustes depende de dos factores:
1. fuente de control
2. ajustes.
1. Fuente de control
Panel de control
R100
Señales externas
(señal externa del punto de ajuste,
entradas digitales, etc.).
Comunicación desde otro sistema de control
mediante bus
2. Ajustes
• Modo de funcionamiento Parada
• Modo de funcionamiento Máx. (Curva máx.)
• Modo de funcionamiento Mín. (Curva mín.)
• Regulación del punto de ajuste.
Una bomba E puede ser controlada por distintas fuentes de con-
trol al mismo tiempo, y cada una de esas fuentes puede ajustarse
de manera diferente. Por consiguiente, es necesario estable-
cer un orden de prioridad de las fuentes de control y los
ajustes.
Si se activan dos o más ajustes al mismo tiempo,
Nota la bomba funcionará según la función que tenga
la prioridad más alta.
Prioridad de ajustes sin comunicación vía bus
Priori-
Panel de control o R100
dad
1 Parada
2 Máx.
3
4
5 Mín.
Regulación del punto
6
de ajuste
Ejemplo: Si la bomba E ha sido ajustada al modo de funciona-
miento Máx. (frecuencia máx.) mediante una señal externa, como
una entrada digital, el panel de control o el R100 sólo pueden
ajustar la bomba E al modo de funcionamiento Parada.
144
Prioridad de ajustes con comunicación vía bus
Ejemplo: Si la bomba E está funcionando de acuerdo con un
punto de ajuste fijado mediante comunicación vía bus, el panel
de control o el R100 puede ajustar la bomba E al modo de funcio-
namiento Parada o Máx., y la señal externa sólo puede ajustar la
bomba E al modo de funcionamiento Parada.

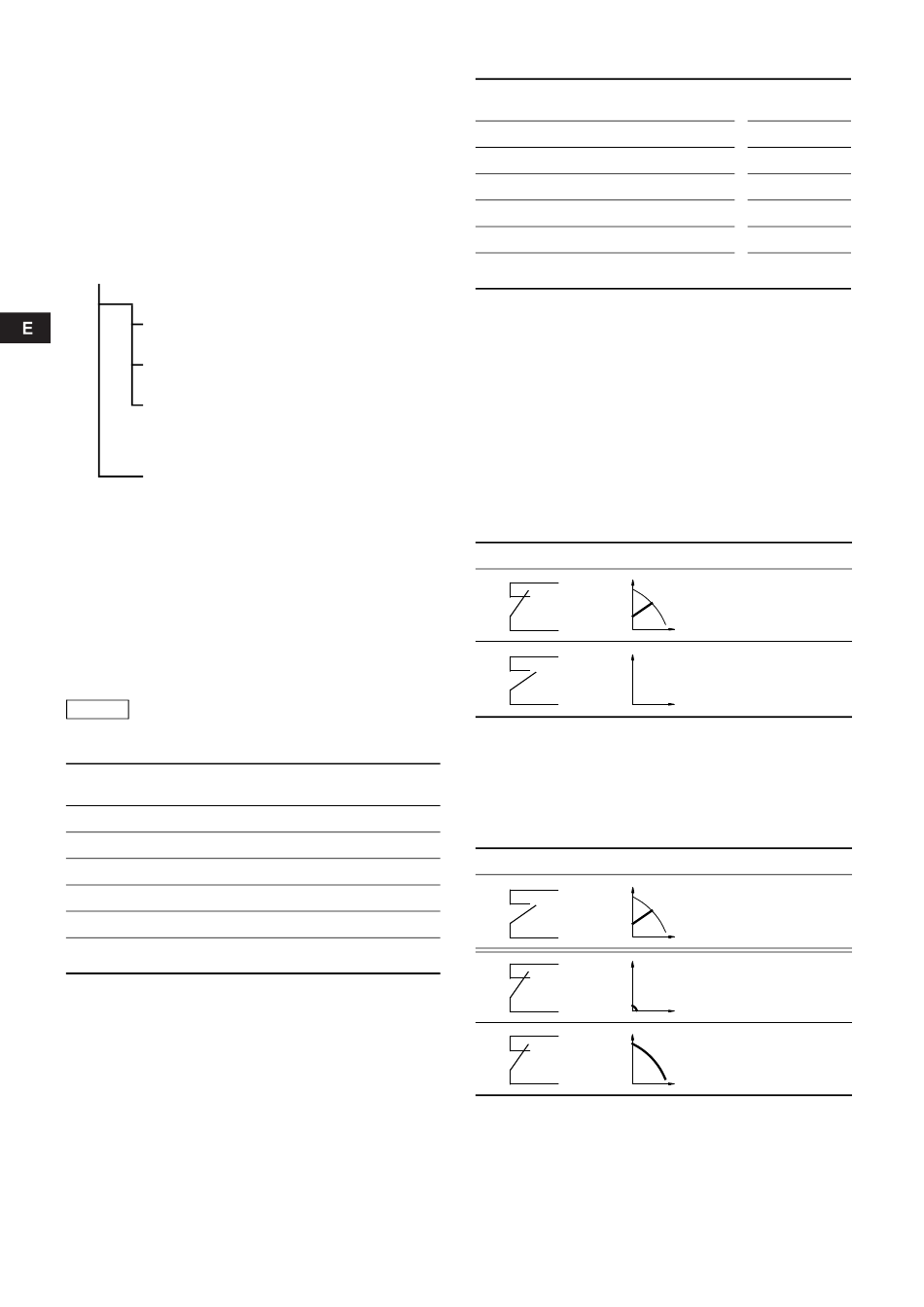

12. Señales externas de control forzado
La bomba tiene entradas para señales externas para las funcio-
nes de control forzado:
•
•

12.1 Entrada de arranque/parada

Esquema de funcionamiento: Entrada de arranque/parada:

12.2 Entrada digital

Mediante el R100 puede seleccionarse una de las funciones
siguientes para la entrada digital:
Señales externas
•
•
Esquema de funcionamiento: Entrada para función digital:
Parada
Máx.
Mín.
Regulación del punto
de ajuste
Priori- Panel de
dad control o R100 externas
1 Parada
2 Máx.
3
4
5
6
Arranque/parada de la bomba.
Función digital.
Arranque/parada (terminales 2 y 3)
H
H
Curva mín.
Curva máx.
Función digital (terminales 1 y 9)
H
H
H
Señales Comunicación
vía bus
Parada Parada
Máx.
Mín.
Regulación del
punto de ajuste
Funcionamiento
normal
Q
Parada
Q
Funcionamiento
normal
Q
Curva mín.
Q
Curva máx.
Q
