Grupp 4: Kommunikationskabel (8-stifts hankontakt) -
endast TPED
Kommunikationskabeln ansluts till anslutningen i grupp 4.
Kabeln säkerställer kommunikation mellan två pumpar, oav-
sett om en eller två trycksensorer är anslutna (se avsnitt
5.6 Kommunikationskabel för TPED-pumpar).
Med väljaren i grupp 4 kan man växla mellan driftsformerna
alternerande drift och reservdrift. Se beskrivning i avsnitt
6.2.1 Ytterligare driftsformer – TPED-pumpar.

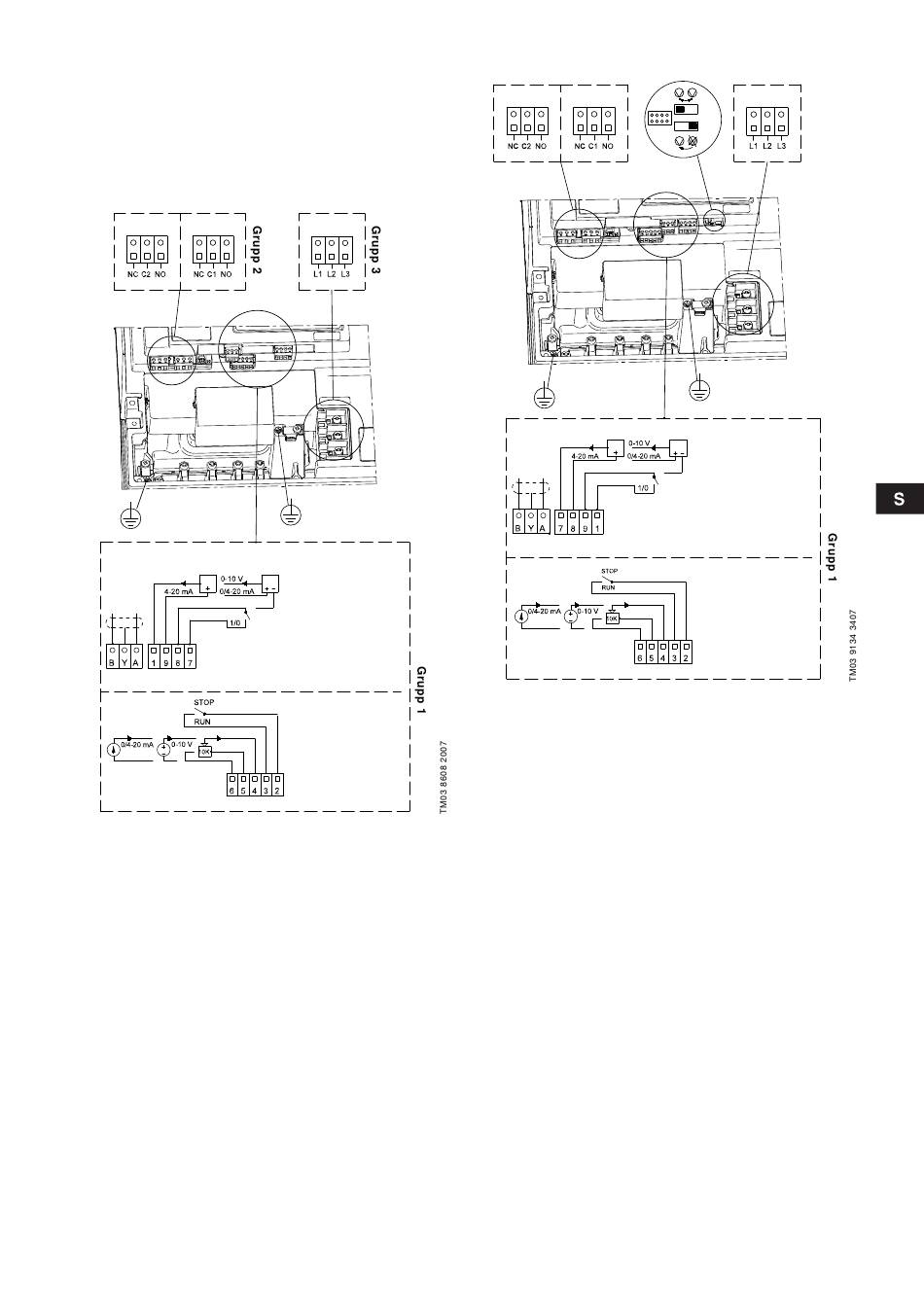

Fig. 14 Anslutningsplintar TPE serie 2000
1: Digital ingång
9: GND (jord)
8: + 24 V
7: Sensoringång
B: RS-485B
Y: Skärm
A: RS-485A
6: GND (jord)
5: + 10 V
4: Börvärdesingång
3: GND (jord)
2: Start/stopp
Grupp 2
Fig. 15 Anslutningsplintar TPED serie 2000
För att en galvanisk separation ska anses vara säker måste den
uppfylla kraven för förstärkt isolering, inklusive krypströmsav-
stånd och luftavstånd, enligt EN 61800-5-1.
Grupp 4 Grupp 3
1: Digital ingång
9: GND (jord)
8: + 24 V
7: Sensoringång
B: RS-485B
Y: Skärm
A: RS-485A
6: GND (jord)
5: + 10 V
4: Börvärdesingång
3: GND (jord)
2: Start/stopp
