5.4. Signālkabeļi
• Jālieto ekranēti kabeļi, kuru šķērsgriezuma laukums ir vismaz
2
0,5 mm un ne vairāk kā 1,5 mm
digitālajam ievadam, uzdotās vērtības un sensora signāliem.
• Kabeļu ekrāni jāpievieno rāmim abos galos, nodrošinot labu
rāmja savienojumu. Ekrāniem jābūt pēc iespējas tuvāk
spailēm, 16. zīm.

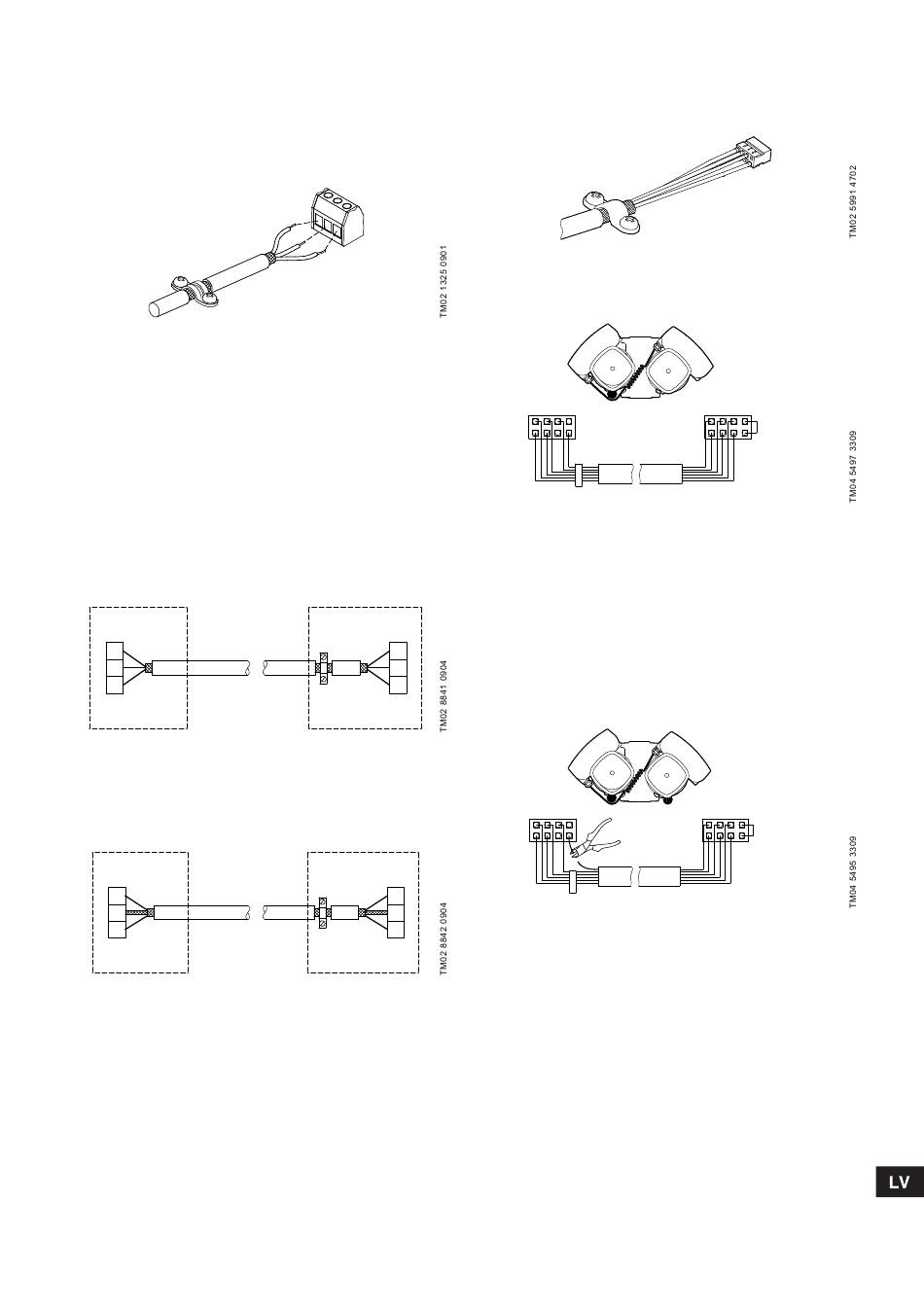

16. zīm. Atsegts kabelis ar ekrānu un vadu savienojumu
• Vienmēr jāpievelk rāmja savienojuma skrūves neatkarīgi no
tā, vai kabelis ir vai nav uzstādīts.
• Vadi sūkņa spaiļu kārbā jānogriež iespējami īsi.

5.5. Kopnes savienojuma kabelis

5.5.1. Jaunas iekārtas
Kopnes savienojumam jālieto ekranēts trīsdzīslu kabelis, kura
šķērsgriezuma laukums ir vismaz 0,2 mm
2
1,5 mm .
• Ja sūknis ir pievienots iekārtai ar kabeļkurpi, kas ir tāda pati kā
sūknī, ekrāns jāpievieno šai kabeļkurpei.
• Ja iekārtai nav kabeļkurpes, kā tas ir parādīts 17. zīmējumā,
šajā galā ekrāns jāatstāj nepievienots.
A
1
2
Y
3
B
17. zīm. Savienojums ar ekranētu trīsdzīslu kabeli
5.5.2. Esošā sūkņa nomaiņa
• Ja esošajā iekārtā ir lietots ekranēts divdzīslu kabelis, tas
jāpievieno tā, kā norādīts 18. zīmējumā.
A
1
Y
2
B
18. zīm. Savienojums ar ekranētu divdzīslu kabeli
• Ja esošajā iekārtā ir lietots ekranēts trīsdzīslu kabelis,
jāievēro norādījumi, kas ir doti punktā 5.5.1. Jaunas iekārtas.
2
, ārējam iesl./izsl. slēdzim,
2
un ne vairāk kā
Sūknis
A
1
2
Y
3
B
Sūknis
A
1
Y
2
B
5.6 Sūkņu TPED sakaru kabelis
Sakaru kabelis ir savienots starp divām spaiļu kārbām.
Kabeļa ekrāns ir pievienots rāmim abos galos, nodrošinot labu
rāmja savienojumu.
19. ilustr. Sakaru kabelis
Sakaru kabelim ir vedējierīces gals un sekotājierīces gals, kā tas
ir redzams 20. ilustrācijā.
Vedējierīces gals
Baltā uzlīme
20. ilustr. Vedējierīces gals un sekotājierīces gals
Sūkņiem ar izgatavotājuzņēmumā uzstādītu sensoru vedējierīces
gals un sensors ir pievienoti vienai spaiļu kārbai.
Ja abu sūkņu elektroapgāde ir bijusi izslēgta 40 sekundes un pēc
tam atkal ieslēgta, vispirms tiks ieslēgts sūknis, kas ir savienots
ar vedējierīces galu.

5.6.1 Divu sensoru savienojums

Sensora signāls tiek nokopēts otram sūknim, izmantojot sakaru
kabeļa sarkano vadu.
Ja pēc izvēles ir pievienoti divi sensori (viens sensors katrā spaiļu
kārbā), sarkanais vads jāpārgriež. Sk. 21. ilustrācijā.
Vedējierīces gals
Baltā uzlīme
21. ilustr. Kopēta sensora signāla izslēgšana
Sekotājierīces gals
Pārvienojums
Sekotājierīces gals
Pārvienojums
