5.2.8 Start/stop af pumpe

Start/stop af pumpen via netspændingen må fore-
Forsigtig
tages maks. 4 gange pr. time.
Når pumpen tilsluttes via netforsyningen, starter den efter ca.
5 sekunder.
Hvis der ønskes et højere antal starter og stop, benyt da indgan-
gen for ekstern start/stop når pumpen skal startes/stoppes.
Når pumpen tilsluttes via en ekstern start/stop-afbryder, starter
den straks.
Automatisk genstart
Hvis en pumpe som er sat op til automatisk gen-
start stoppes på grund af en fejl, vil den starte
Bemærk
automatisk når fejlen er forsvundet.
Men automatisk genstart gælder kun for de fejltyper som er sat
op til automatisk genstart. Disse fejl kan typisk være én af føl-
gende:
• midlertidig overbelastning
• fejl i strømforsyningen.

5.2.9 Tilslutninger

Hvis der ikke er tilsluttet en ekstern start/stop-
Bemærk afbryder, forbind da klemme 2 og 3 med en kort
ledning.
Af sikkerhedsgrunde skal ledningerne til følgende tilslutnings-
grupper være adskilt fra hinanden af forstærket isolering i hele
deres længde:
Gruppe 1: Indgange
• start/stop klemme 2 og 3
• digital indgang klemme 1 og 9
• sætpunktsindgang klemme 4, 5 og 6
• sensorindgang klemme 7 og 8
• GENIbus klemme B, Y og A
Alle indgange (gruppe 1) er internt isoleret fra strømførende
dele med forstærket isolering og galvanisk adskilt fra andre
kredsløb.
Alle styreklemmer har PELV-beskyttelse og sikrer derved
beskyttelse imod elektrisk stød.
Gruppe 2: Udgang (relæsignal, klemmer NC, C, NO).
Udgangen (gruppe 2) er galvanisk adskilt fra andre kredsløb.
Derfor kan der valgfrit tilsluttes netspænding eller ekstra lav
spænding til indgangen.
Gruppe 3: Netforsyning (klemme N, PE, L).
Gruppe 4: Kommunikationskabel (8-benet hanstikdåse) - kun
TPED
Kommunikationskablet er forbundet til stikdåsen i gruppe 4.
Kablet sikrer kommunikation mellem de to pumper, uanset om
der er tilsluttet én eller to tryksensorer, se afsnit
5.6 Kommunikationskabel til TPED-pumper.
Omskifteren i gruppe 4 muliggør skift imellem driftsformerne
"alternerende drift" og "reservedrift". Se beskrivelsen i afsnit
6.2.1 Yderligere driftsformer - TPED-pumper.
304
NC C NO L1 L2 L3
0-10 V
0/4-20 mA 4-20 mA
1/0
B Y A
1 9 8 7
STOP
RUN
0-10 V
0/4-20 mA
10K
6 5 4 3 2

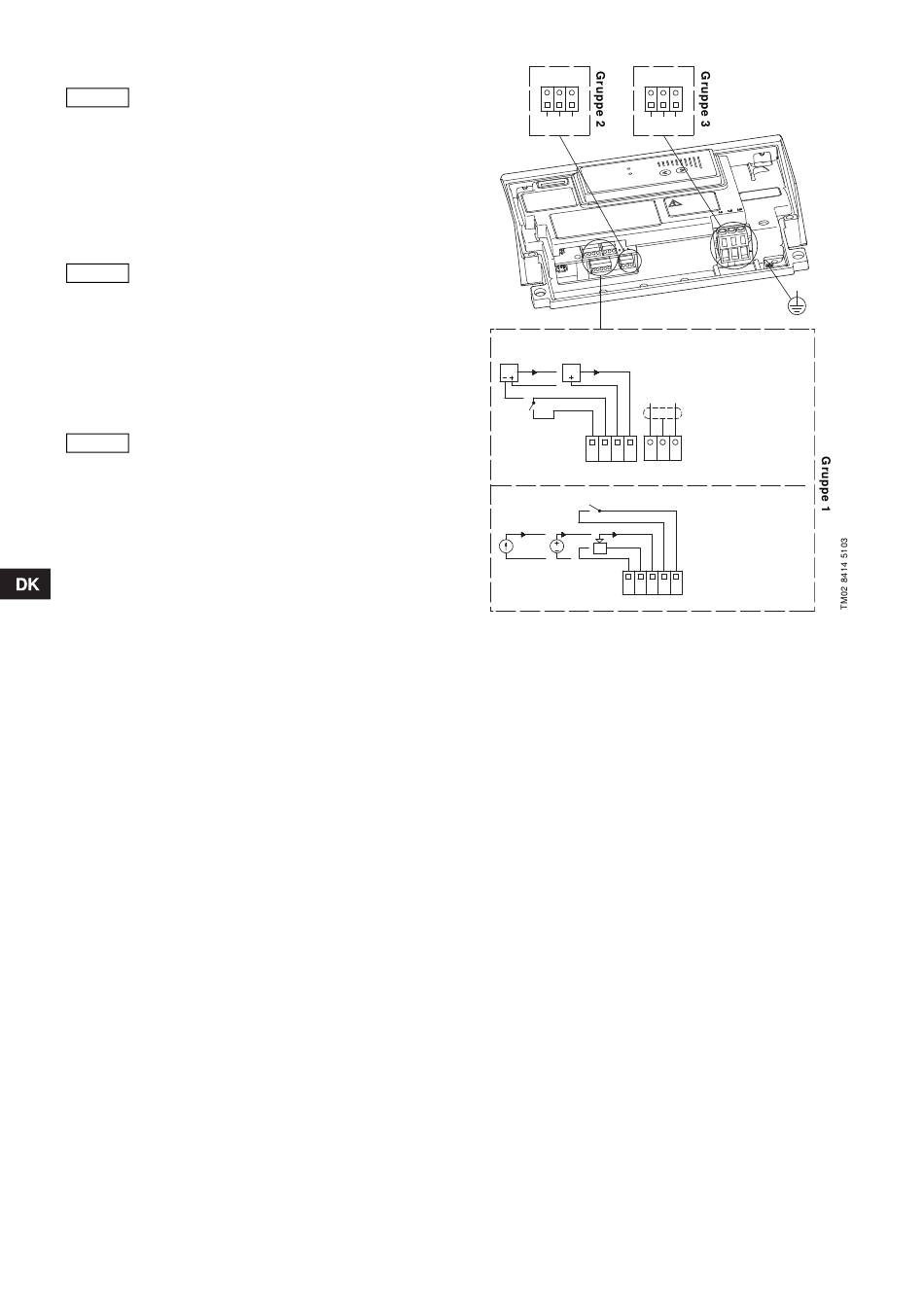

Fig. 8 Tilslutningsklemmer TPE serie 2000
1: Digital indgang
9: GND (stel)
8: + 24 V
7: Sensorindgang
B: RS-485B
Y: Skærm
A: RS-485A
6: GND (stel)
5: + 10 V
4: Sætpunktsindgang
3: GND (stel)
2: Start/stop
