5.1.9 Tilslutninger

Hvis der ikke er tilsluttet en ekstern start/stop-
afbryder, forbind da klemme 2 og 3 med en kort
Bemærk
ledning.
Af sikkerhedsgrunde skal ledningerne til følgende tilslutnings-
grupper være adskilt fra hinanden af forstærket isolering i hele
deres længde:
Gruppe 1: Indgange
• start/stop klemme 2 og 3
• digital indgang klemme 1 og 9
• sætpunktsindgang klemme 4, 5 og 6
• sensorindgang klemme 7 og 8
• GENIbus klemme B, Y og A
Alle indgange (gruppe 1) er internt isoleret fra strømførende
dele med forstærket isolering og galvanisk adskilt fra andre
kredsløb.
Alle styreklemmer har PELV-beskyttelse og sikrer derved
beskyttelse imod elektrisk stød.
Gruppe 2: Udgang (relæsignal, klemmer NC, C, NO).
Udgangen (gruppe 2) er galvanisk adskilt fra andre kredsløb.
Derfor kan der valgfrit tilsluttes netspænding eller ekstra lav
spænding til indgangen.
Gruppe 3: Netforsyning (klemme N, PE, L).
Gruppe 4: Kommunikationskabel (8-benet hanstikdåse) - kun
TPED
Kommunikationskablet er forbundet til stikdåsen i gruppe 4.
Kablet sikrer kommunikation mellem de to pumper, uanset om
der er tilsluttet én eller to tryksensorer, se afsnit
5.6 Kommunikationskabel til TPED-pumper.
Omskifteren i gruppe 4 muliggør skift imellem driftsformerne
"alternerende drift" og "reservedrift". Se beskrivelsen i afsnit
6.2.1 Yderligere driftsformer - TPED-pumper.
NC C NO N PE L
0-10 V
0/4-20 mA 4-20 mA
0/1
1 9 8 7
STOP
RUN
0/4-20 mA 0-10 V
10K
6 5 4 3 2

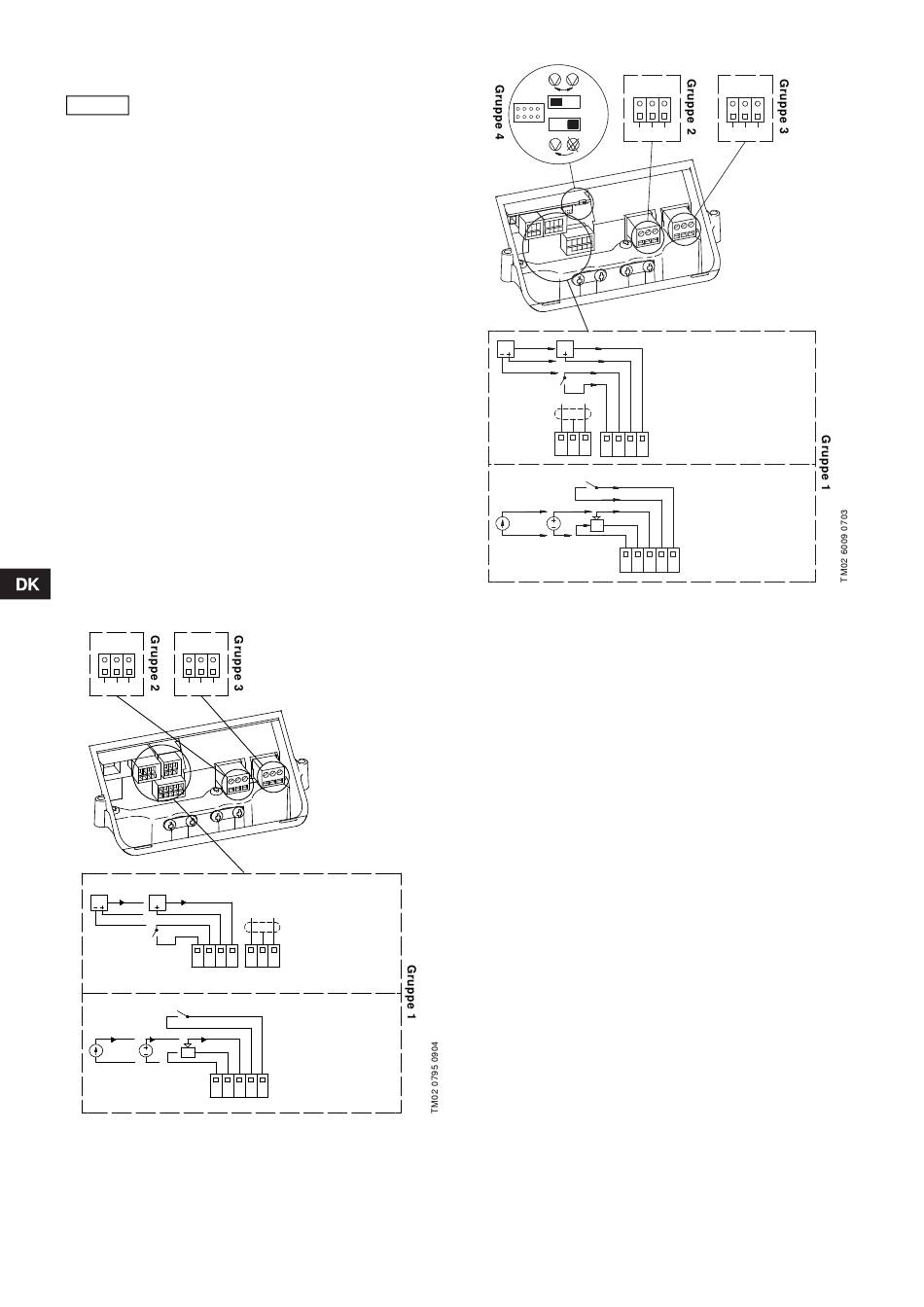

Fig. 4 Tilslutningsklemmer TPE serie 2000
302
1: Digital indgang
9: GND (stel)
8: + 24 V
7: Sensorindgang
B: RS-485B
Y: Skærm
B Y A
A: RS-485A
6: GND (stel)
5: + 10 V
4: Sætpunktsindgang
3: GND (stel)
2: Start/stop
NC C NO
0-10 V
0/4-20 mA 4-20 mA
0/1
B Y A 1 9 8 7
STOP
RUN
0/4-20 mA 0-10 V
10K
6 5 4 3 2
Fig. 5 Tilslutningsklemmer TPED serie 2000
Galvanisk adskillelse skal opfylde kravene til forstærket isolering,
inklusive krybeafstande og mellemrum som er angivet i
EN 60335.
N PE L
1: Digital indgang
9: GND (stel)
8: + 24 V
7: Sensorindgang
B: RS-485B
Y: Skærm
A: RS-485A
6: GND (stel)
5: + 10 V
4: Sætpunktsindgang
3: GND (stel)
2: Start/stop
