7. Conexiunea electrică
Conexiunea electrică trebuie realizată de către un
electrician autorizat în conformitate cu normativele
locale.
Conexiunea electrică trebuie realizată conform
diagramei instalaţiei electrice de pe interiorul
capacului cutiei de borne.
Avertizare
Înaintea scoaterii capacului cutiei de borne
şi înainte de scoaterea/demontarea
pompei, asiguraţi-vă că alimentarea de la
rețea a fost deconectată.
Pompa trebuie conectată la un întrerupător
principal extern cu un interval de contact
de minim 3 mm la toţi polii.
Tensiunea şi frecvenţa de alimentare sunt marcate
pe placa de identificare a pompei. Asiguraţi-vă că
motorul este adecvat pentru sursa de alimentare.
Motoarele monofazate Grundfos încorporează un
comutator termic şi nu necesită o protecţie
suplimentară a motorului.
Motoarele trifazate trebuie conectate la un
disjunctor pentru protecţia motorului.
Cutia de borne poate fi rotită în patru poziţii, cu paşi
de 90 °. Vezi fig. 12.
1. Dacă e necesar, îndepărtaţi apărătorile
cuplajului. Nu demontaţi cuplajul.
2. Scoateţi şuruburile de fixare a motorului de
pompă.
3. Rotiţi motorul în poziţia dorită.
4. Puneți la loc şi strângeţi şuruburile.
5. Puneți la loc apărătorile cuplajului.
270˚
180˚

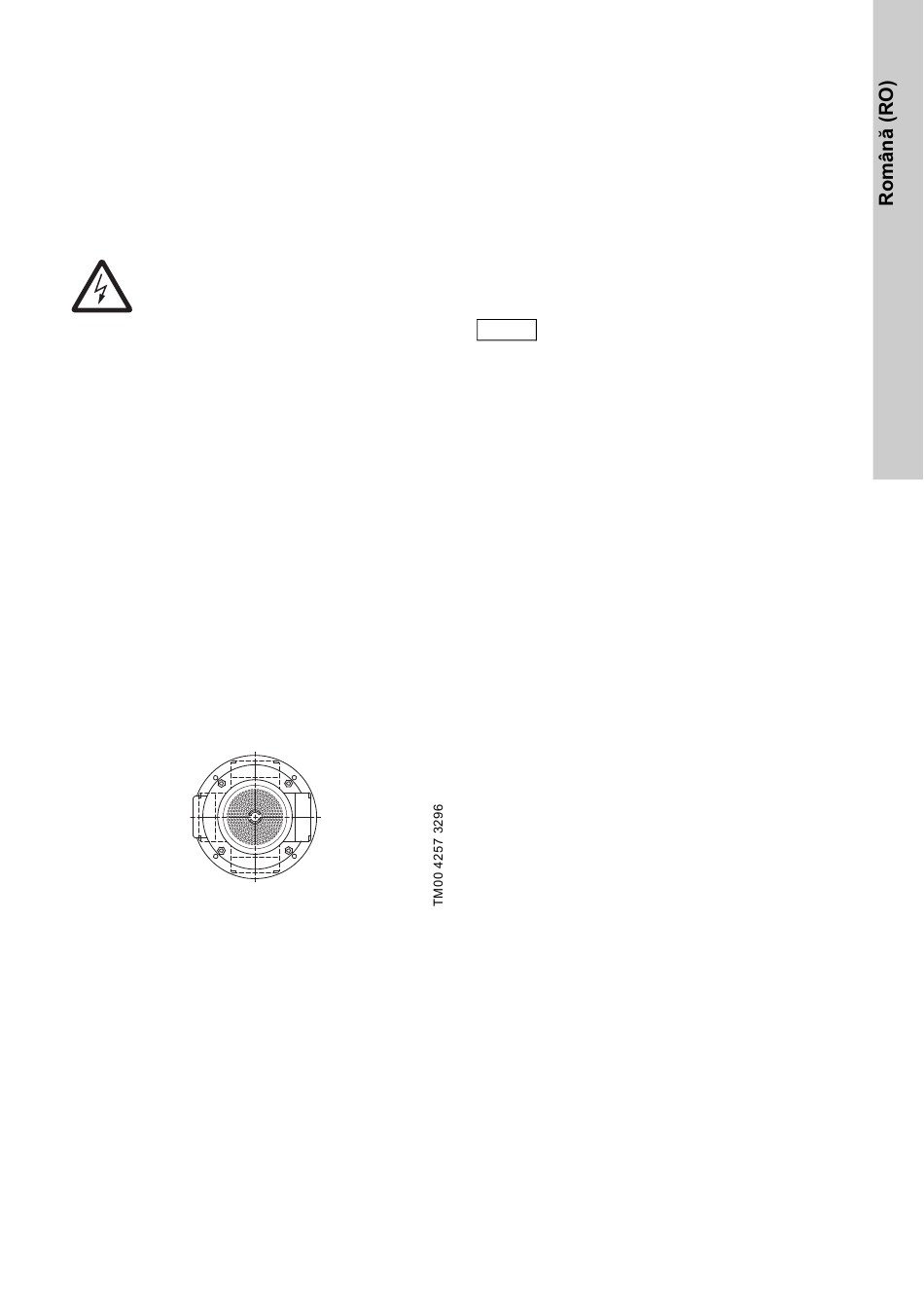

Fig. 12 Poziţiile cutiei de borne
0˚
90˚
7.1 Funcţionarea cu convertizor de
frecvenţă
7.1.1 Motoare furnizate de Grundfos
Toate motorele trifazate produse de Grundfos pot fi
conectate la un convertizor de frecvenţă.
În funcţie de tip, convertizorul de frecvenţă poate
cauza un zgomot acustic sporit de la motor.
Mai mult, el poate cauza expunerea motorului la
vârfuri de tensiune periculoase.
Motoarele Grundfos de tip MG 71 și
MG 80 precum și MG 90 (1,5 kW, 2 poli),
pentru tensiuni de alimentare de până la
inclusiv 440 V (vezi placa de identificare a
Atenţie
motorului), trebuie protejate împotriva
vârfurilor de tensiune mai mari de 650 V
(valoare de vârf) între bornele de
alimentare.
Vă recomandăm să protejaţi toate celelalte motoare
împotriva vârfurilor de tensiune mai mari de 850 V.
Perturbările de mai sus, respectiv zgomotul sporit şi
vârfurile de tensiune periculoase, pot fi eliminate
montând un filtru LC între convertizorul de frecvenţă
şi motor.
Pentru informații suplimentare, vă rugăm să
contactaţi furnizorul convertizorului de frecvență sau
al motorului.

7.2 Alte modele de motor

Dacă sunt utilizate alte modele de motor decât cele
furnizate de Grundfos, luați legătura cu Grundfos
sau cu fabricantul motorului.
