5.1.9. Savienojumi

Ja nav pievienots ārējs iesl./izsl. slēdzis, spailes
Piezīme
2 un 3 jāsavieno ar īsu vadu.
Piesardzības labad zemāk norādītajām savienojuma grupām
pieslēdzamie vadi jāatdala viens no otra ar pastiprinātu izolāciju
visā garumā.
1. grupa: ievadi
• Ieslēgšana/izslēgšana
• Digitālais ievads
• Uzdotās vērtības ievads spailes 4, 5 un 6
• Sensora ievads
• GENIbus
Visi ievadi (1. grupa) ir iekšēji atdalīti no elektrību vadošajām
detaļām ar pastiprinātu izolāciju un ir galvaniski atdalīti no
citām ķēdēm.
Visām vadības spailēm tiek pievadīts aizsargājošs ļoti zems
spriegums, tādējādi garantējot aizsardzību pret elektrisko
triecienu.
2. grupa: izvads (releja signāls, spailes NC, C, NO)
Izvads (2. grupa) ir galvaniski atdalīts no pārējām ķēdēm.
Tāpēc barošanas spriegumu vai ļoti zemu aizsargājošu
spriegumu ir iespējams savienot ar izvadu.
3. grupa: barošana no tīkla (spailes N, PE, L)
4. grupa: sakaru kabelis (8 kontakttapu ietvertā ligzda) -
tikai TPED
Sakaru kabelis ir savienots ar 4. grupas ligzdu. Kabelis
nodrošina komunikāciju starp diviem sūkņiem neatkarīgi no tā,
vai ir pievienots viens vai divi spiediena devēji, sk. punktā
5.6 Sūkņu TPED sakaru kabelis.
4. grupas selektorpārslēgs dod iespēju pārslēgt no darba
režīma "mainīga darbība" uz "rezerves režīmu". Sk. aprakstu
punktā 6.2.1. Papildu darba režīmi – sūkņi TPED.
NC C NO N PE L
0-10 V
0/4-20 mA 4-20 mA
0/1
1 9 8 7
STOP
RUN
0/4-20 mA 0-10 V
10K
6 5 4 3 2

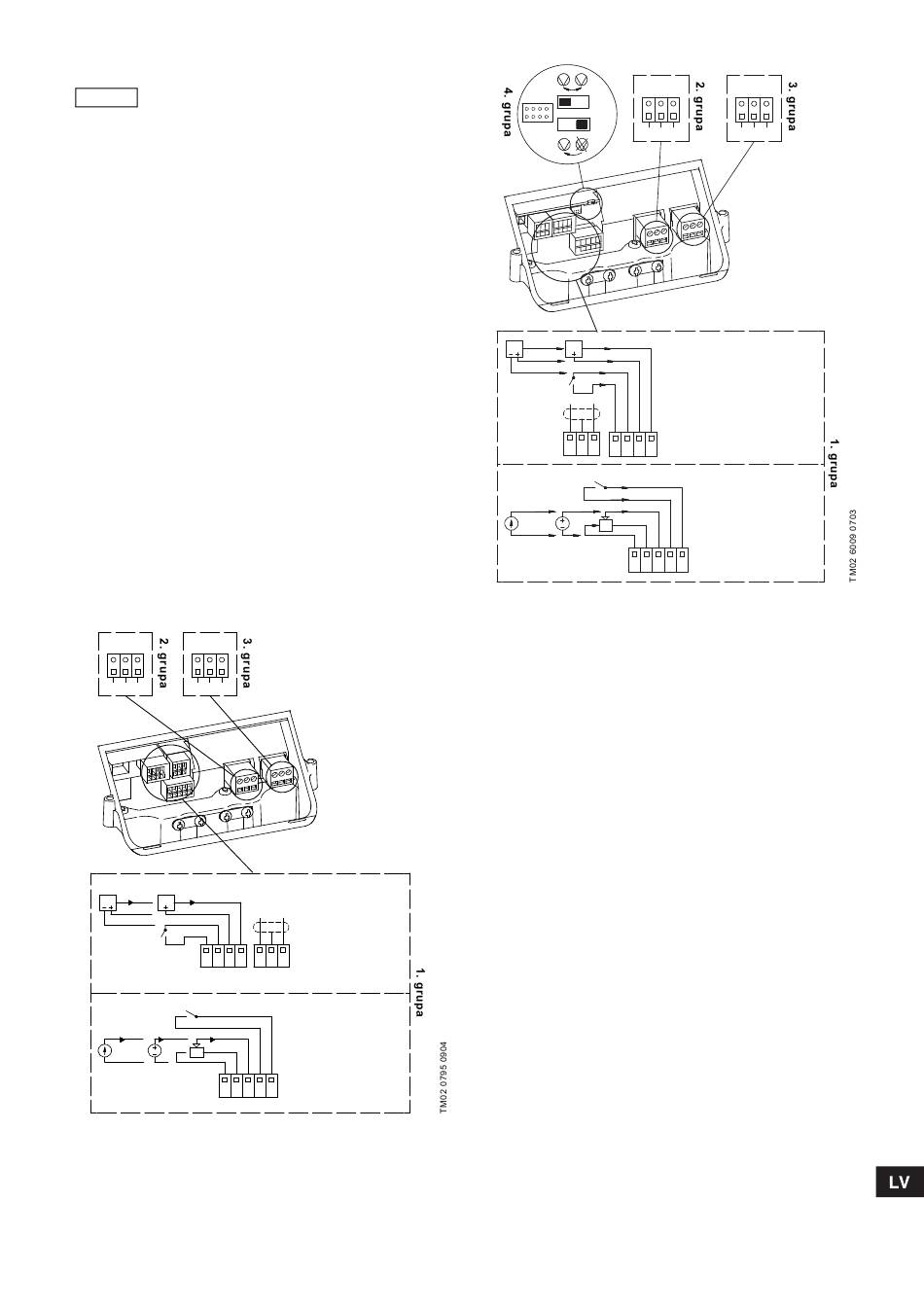

4. zīm. 2000. sērijas sūkņu TPE savienojuma spailes
spailes 2 un 3
spailes 1 un 9
spailes 7 un 8
spailes B, Y un A
1: Digitālais ievads
9: Zemējums (rāmis)
8: + 24 V
7: Sensora ievads
B: RS-485B
Y: Ekrāns
B Y A A: RS-485A
6: Zemējums (rāmis)
5: + 10 V
4: Uzdotās vērtības ievads
3: Zemējums (rāmis)
2: Ieslēgšana/izslēgšana
NC C NO
0-10 V
0/4-20 mA 4-20 mA
0/1
B Y A 1 9 8 7
STOP
RUN
0/4-20 mA 0-10 V
10K
6 5 4 3 2
5. zīm. 2000. sērijas sūkņu TPED savienojuma spailes
Galvaniskai atdalīšanai jāapmierina pastiprinātai izolācijai
noteiktās prasības, tai skaitā standartā EN 60335 norādītie
noplūdes ceļa attālumi un spraugas.
N PE L
1: Digitālais ievads
9: Zemējums (rāmis)
8: + 24 V
7: Sensora ievads
B: RS-485B
Y: Ekrāns
A: RS-485A
6: Zemējums (rāmis)
5: + 10 V
4: Uzdotās vērtības ievads
3: Zemējums (rāmis)
2: Ieslēgšana/izslēgšana
