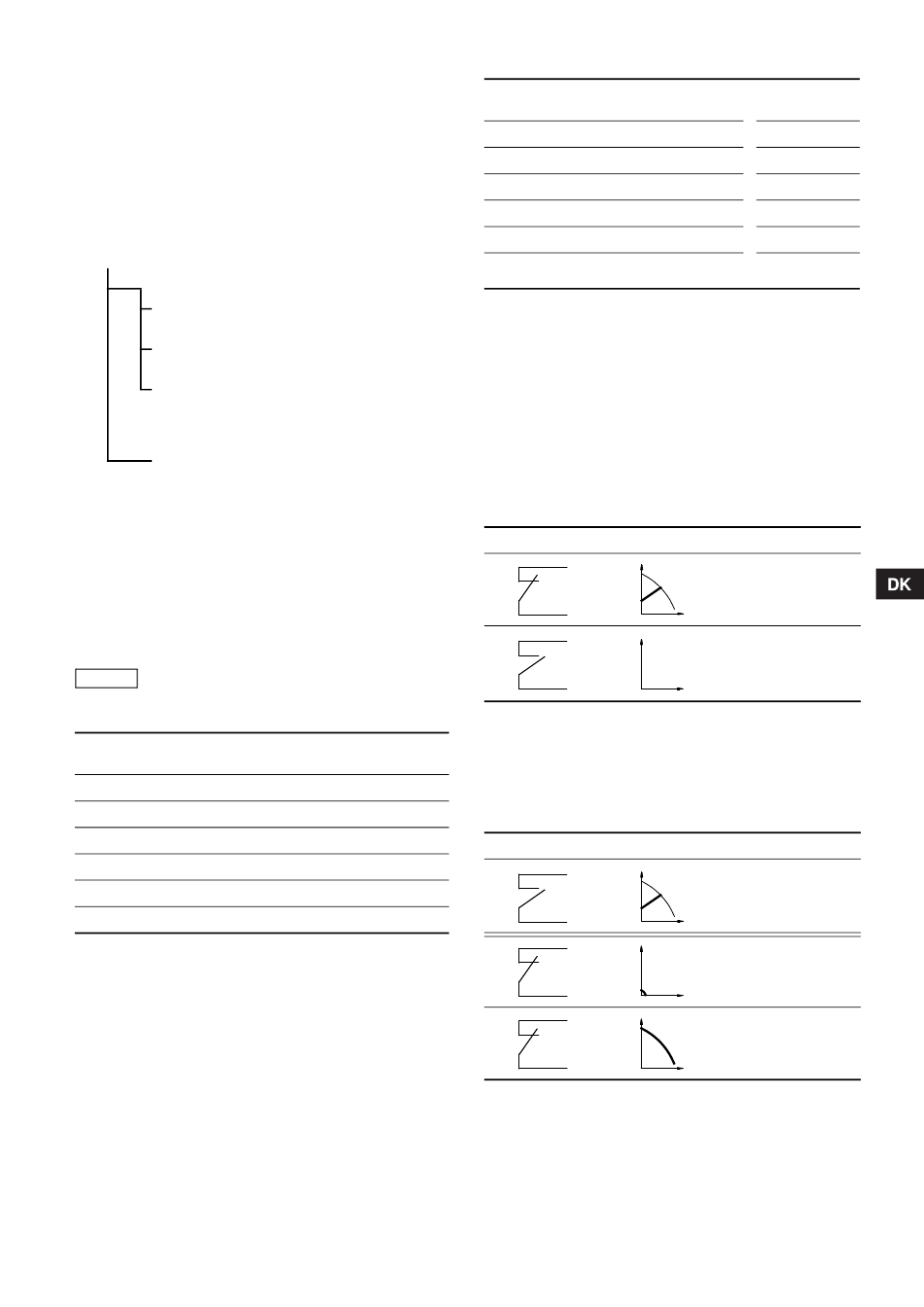

10. Indstilling ved hjælp af PC Tool E-products
Andre opsætninger end dem som kan indstilles ved hjælp af
R100 kræver brug af PC Tool E-products. Dette kræver desuden
hjælp af en Grundfos-servicetekniker eller -ingeniør. Kontakt
Deres lokale Grundfosselskab for yderligere oplysninger.

11. Indstillingernes prioritet

Prioritering af indstillinger afhænger af to faktorer:
1. styringskilde
2. indstillinger.
1. styringskilde
Betjeningspanel
R100
Eksterne signaler
(eksternt sætpunktssignal, digitale indgange,
osv.).
Kommunikation fra et andet styringssystem via
bus
2. Indstillinger
• Driftsform Stop
• Driftsform Maks. (maks. kurve)
• Driftsform Min. (Min. kurve)
• Indstilling af sætpunkt.
En E-pumpe kan styres af forskellige styringskilder samtidig, og
hver af disse kilder kan indstilles forskelligt. Derfor er det nød-
vendigt at opstille en prioriteringsrækkefølge for styringskil-
der og indstillinger.
Hvis to eller flere indstillinger aktiveres samtidig,
Bemærk vil pumpen køre i henhold til den funktion som
har højest prioritet.
Prioritering af indstillinger uden buskommunikation
Betjeningspanel eller
Prioritet
R100
1 Stop
2 Maks.
3
4
5 Min.
6 Indstilling af sætpunkt
Eksempel: Hvis en E-pumpe er blevet sat til driftsform Maks.
(Maks. frekvens) via et eksternt signal, som f.eks. digitalindgan-
gen, så kan betjeningspanelet eller R100 kun indstille E-pumpen
til driftsformen Stop.
Prioritering af indstillinger med buskommunikation
Eksempel: Hvis E-pumpen kører i henhold til et sætpunkt som er
indstillet via buskommunikation, kan betjeningspanelet eller R100
sætte pumpen til driftsform Stop eller Maks., og det eksterne sig-
nal kan kun indstille E-pumpen til driftsform Stop.
12. Eksterne tvangsstyringssignaler
Pumpen har indgange for eksterne signaler for tvangsstyrings-
funktionerne:
•
•

12.1 Indgang for start/stop

Funktionsdiagram: Indgang for start/stop:
12.2 Digital indgang
Ved hjælp af R100 kan én af de følgende funktioner vælges for
Eksterne signaler
den digitale indgang:
•
•
Funktionsdiagram: Indgang for digitalfunktion:
Stop
Maks.
Min.
Indstilling af sætpunkt
Betjeningspanel
Prioritet
eller R100
1 Stop
2 Maks.
3
4
5
6
Start/stop af pumpe.
Digital funktion.
Start/stop (klemme 2 og 3)
H
H
Min. kurve
Maks. kurve.
Digital funktion (klemme 1 og 9)
H
H
H
Eksterne Buskommuni-
signaler kation
Stop Stop
Maks.
Min.
Indstilling af
sætpunkt
Normal drift
Q
Stop
Q
Normal drift
Q
Min. kurve
Q
Maks. kurve
Q
