5.4 Przewody sygnałowe
• Należy stosować przewody ekranowane o przekroju min.
2 2
0,5 mm i max. 1,5 mm dla zewnętrznych wyłączników
zał./wył., wejścia cyfrowego, sygnałów z przetworników
i wartości zadanej.
• Ekrany przewodów muszą być połączone z masą na obu
końcach. Ekrany muszą dochodzić możliwie jak najbliżej
zacisków, rys. 16.

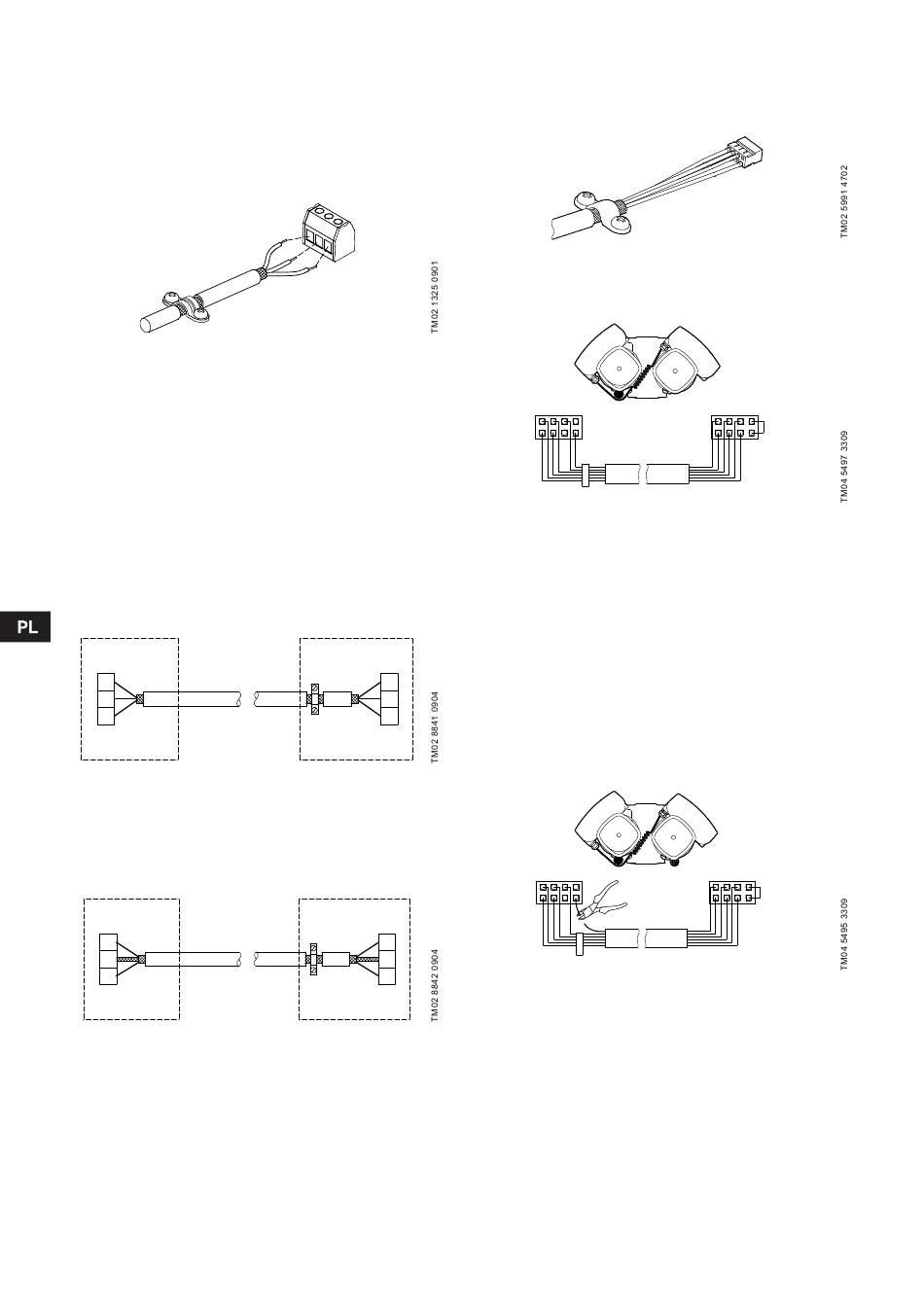

Rys. 16 Przewód dwużyłowy z ekranem i zaciskiem kablowym
• Śruby przyłącza masy muszą być zawsze przykręcone bez
względu czy przewód jest podłączony czy nie.
• Przewody w skrzynce zaciskowej muszą być możliwie jak
najkrótsze.
5.5 Podłączenie przewodu bus

5.5.1 Instalacje nowe

Do podłączenia bus należy stosować przewody ekranowane
trójżyłowe o przekroju min. 0,2 mm
• Jeżeli pompa jest podłączona do jednostki z zaciskiem
kablowymi identycznym jak w pompie, ekran należy podłączyć
do tego zacisku.
• Jeżeli jednostka nie posiada zacisku kablowego, jak pokazano
na rys. 17, ekran pozostaje nie podłączony na tym końcu.
A
1
2
Y
3
B
Rys. 17 Podłączenie z ekranowanym przewodem trójżyłowym
5.5.2 Wymiana istniejącej pompy
• Jeżeli w istniejącej instalacji zastosowano ekranowane
przewody dwużyłowe, należy je podłączyć tak jak to pokazano
na rys. 18.
A
1
Y
2
B
Rys. 18 Podłączenie z ekranowanym przewodem
dwużyłowym
• Jeżeli w istniejącej instalacji zastosowano ekranowane
przewody trójżyłowe, należy postępować wg zaleceń, rozdział
5.5.1 Instalacje nowe.
338
2 2
i max. 1,5 mm .
Pompa
A
1
2
Y
3
B
Pompa
A
1
Y
2
B
5.6 Przewód komunikacyjny do pomp TPED
Przewód komunikacyjny łączy dwie skrzynki sterownicze.
Ekran przewodu musi mieć dobre połączenie z masą na obu
końcach.
Rys. 19 Przewód komunikacyjny
Przewód komunikacyjny jest zakończony po obu stronach
zaciskami, tak jak to pokazano na rys. 20.
Zaciski głowicy
nadrzędnej
Biała etykieta
Rys. 20 Zaciski głowicy nadrzędnej (master) i podrzędnej
(slave)
W pompach wyposażonych fabrycznie w przetwornik, przewody
z głowicy nadrzędnej i przetwornik są podłączone do tej samej
skrzynki sterowniczej.
Gdy napięcie zasilania z obu pomp zostanie odłączone na co
najmniej 40 sekund, a następnie ponownie podłączone, pompa
podłączona do zacisków głowicy nadrzędnej rozpocznie pracę
jako pierwsza.
5.6.1 Podłączenie dwóch przetworników
Sygnał z przetwornika jest przekazywany do drugiej pompy
przewodem oznaczonym kolorem czerwonym.
Jeżeli, opcjonalnie, dwa przetworniki są podłączone (jeden
przetwornik do każdej skrzynki sterowniczej), przetnij czerwony
przewód. Patrz rys. 21.
Zaciski głowicy
nadrzędnej
Biała etykieta
Rys. 21 Przerwanie doprowadzenia powielonego sygnału
z przetwornika
Zaciski głowicy
podrzędnej
Zworka
Zaciski głowicy
podrzędnej
Zworka
