5.2 Collegamento elettrico- pompe trifase 0,75-7,5 kW
Avertissement
L'utente o l'installatore è responsabile della rea-
lizzazione della messa a terra e delle protezioni
adeguate in conformità alle normative nazionali e
locali in vigore. Tutte le operazioni devono
essere eseguite da personale qualificato.
Avertissement
Non eseguire mai collegamenti nella morsettiera
della pompa senza aver prima disattivato l'ali-
mentazione elettrica per almeno 5 minuti.
Tenere presente che il segnale di relè può essere
collegato a una alimentazione esterna diversa
dalla rete, che è connessa anche quando l'ali-
mentazione è disinserita.
L'avviso sopra riportato viene indicato sulla morset-
tiera del motore da questa etichetta di colore giallo:
5.2.1 Preparazione
Prima di collegare la E-pump alla rete, verificare che il circuito di
alimentazione sia realizzato come nella figura seguente.
L1
L2 ELCB
L3
PE

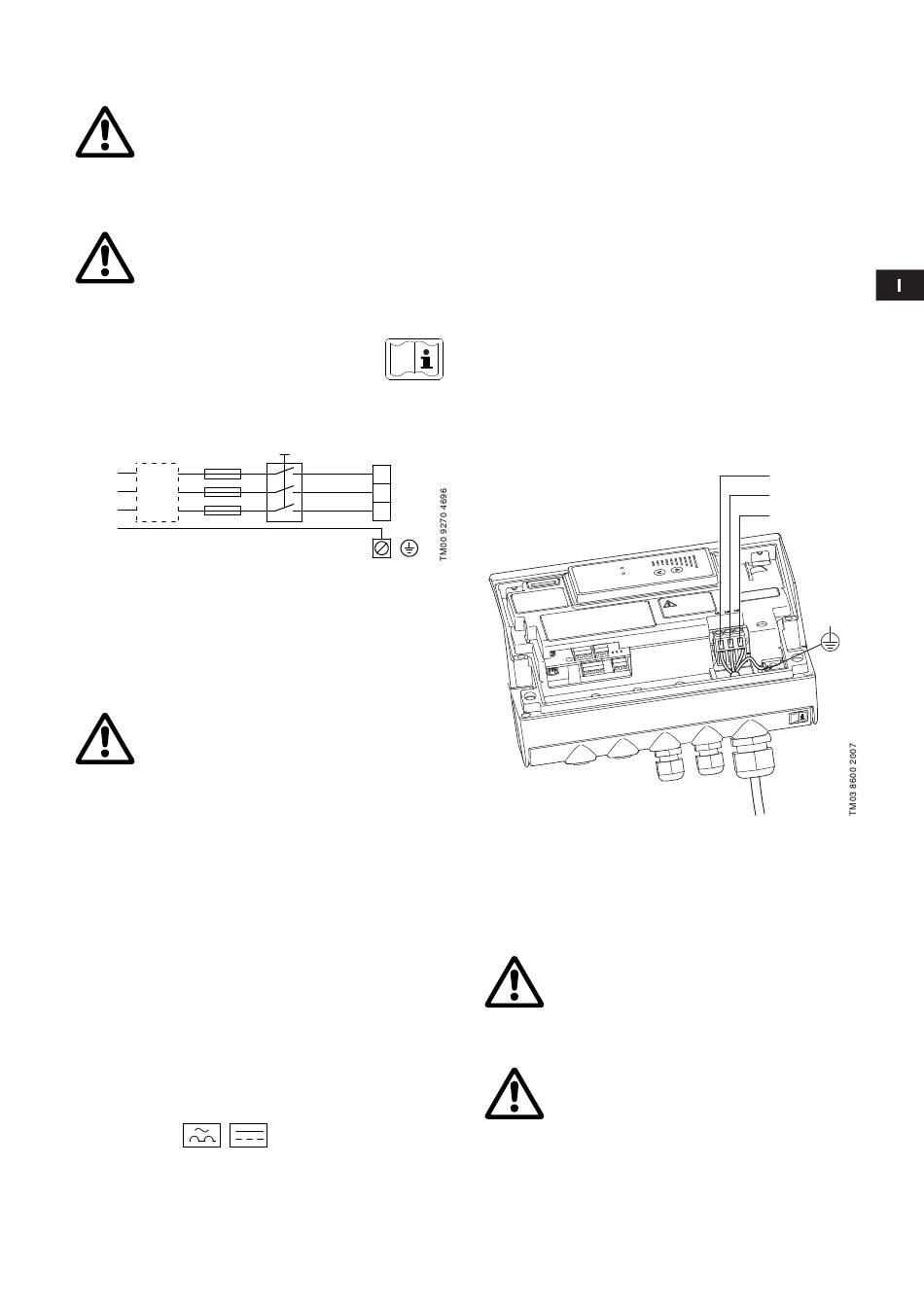

Fig. 6 Pompa collegata alla rete con interruttore di rete,
fusibile di sicurezza, protezione supplementare e
messa a terra di protezione
5.2.2 Protezione contro le scosse elettriche -
contatto indiretto
Avertissement
L'impianto di messa a terra della pompa deve
essere realizzato in conformità con le normative
nazionali in vigore.
Poiché la corrente di dispersione dei motori
4-7,5 kW è > 3,5 mA, è necessario adottare
particolari precauzioni quando si collegano
questi motori al sistema di messa a terra.
Le norme EN 50178 e BS 7671 specificano le seguenti precau-
zioni con corrente di dispersione > 3,5 mA:
• La pompa deve essere fissa e installata in modo permanente.
• La pompa deve essere collegata in modo permanente all'ali-
mentazione.
• La messa a terra di protezione deve essere realizzata con
conduttori doppi.
I conduttori della protezione di terra devono essere sempre con-
trassegnati dai colori giallo/verde (PE) o giallo/verde/blu (PEN).
5.2.3 Fusibili di sicurezza
Per le dimensioni consigliate del fusibile, vedere pagina
21.1 Tensione di alimentazione.
5.2.4 Protezione supplementare
Se la pompa è collegata a un impianto elettrico in cui si utilizza un
interruttore differenziale automatico (ELCB - earth leakage circuit
breaker) come protezione supplementare, quest'ultimo deve
essere contrassegnato dai seguenti simboli:
Questo interruttore differenziale automatico è di tipo B.
E' necessario tenere presente la corrente di dispersione comples-
siva di tutte le apparecchiature elettriche presenti nell'impianto.
L1
L2
L3
ELCB
La corrente di dispersione del motore durante il normale funzio-
namento può essere vista nella sezione 21.3 Corrente di disper-
sione.
Durante l'avvio e nei sistemi elettrici asimmetrici, la dispersione di
corrente può essere superiore alla norma e far scattare l'ELCB.
5.2.5 Protezione del motore
La pompa non richiede alcuna protezione esterna del motore. Il
motore è equipaggiato con una protezione termica contro il lento
sovraccarico e il blocco (IEC 34-11, TP 211).
5.2.6 Protezione contro le sovratensioni transitorie
La pompa è protetta contro le sovratensioni transitorie attraverso
varistori incorporati situati tra fasi e tra fasi e terra.
5.2.7 Tensione di alimentazione
3 x 380-480 V, – 10 %/+ 10 %, 50/60 Hz, PE.
La tensione e la frequenza di esercizio sono indicate sulla tar-
ghetta di identificazione della pompa. Verificare che la pompa sia
compatibile con l'alimentazione elettrica disponibile sul luogo di
installazione.
La lunghezza dei conduttori in uscita dalla morsettiera deve
essere più corta possibile, ad eccezione del conduttore di terra
che dovrà avere una lunghezza tale da scollegarsi per ultimo
qualora il cavo venisse inavvertitamente estratto dal suo mor-
setto.
Fig. 7 Alimentazione di rete
Pressacavi
I pressacavi sono conformi alla norma EN 50626.
Pressacavo 2 x M16, diametro cavo ∅4-∅10
•
Pressacavo 1 x M20, diametro cavo ∅9-∅17
•
• Preforo ingresso cavi 2 x M16.
Avertissement
Se il cavo di alimentazione è danneggiato, deve
essere sostituito da personale qualificato.
Tipi di rete
Le E-pump trifase possono essere collegate a tutti i tipi di rete.
Avertissement
Non collegare le E-pump trifase a una alimenta-
zione di rete con una tensione tra fase e terra
superiore a 440 V.
L1
L1
L2
L2
L3
L3
