13. Сигнал зовнішньої установки
Установка може бути встановлена з дистанційного пульту
шляхом під'єднання передавача аналогових сигналів до входу
для сигналів установки (клема 4).
Установче значення
Зовнішнє установче
значення

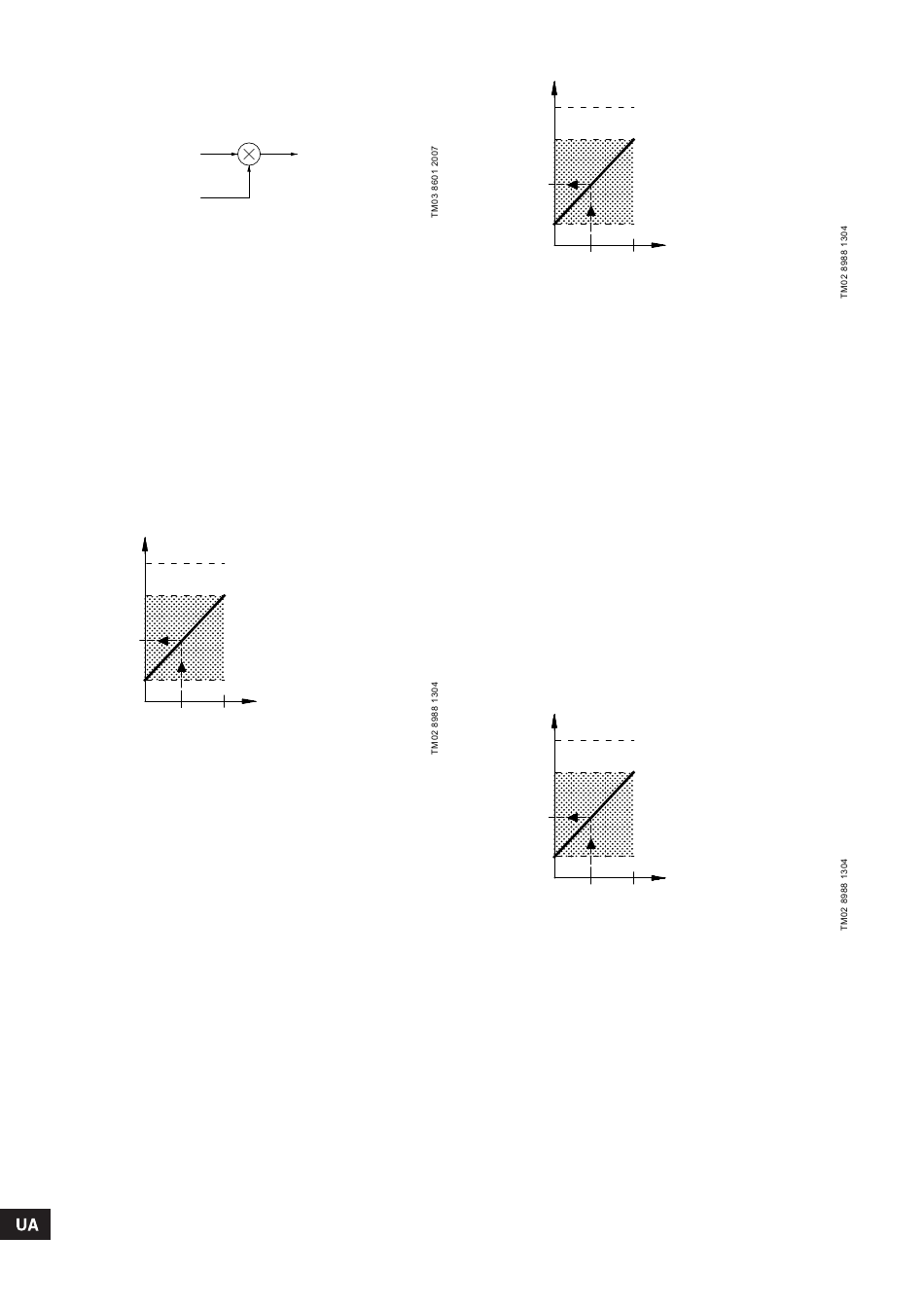

Рис. 37 Діюча установка як добуток (помножене значення)
установки та зовнішньої установки
Виберіть фактичний зовнішній сигнал 0-10 В, 0-20 мА, 4-20 мА
за допомогою R100, дивіться розділ 9.3.2 Зовнішнє
установче значення.
Контрольований режим управління
Якщо режим управління контрольований, дивіться
пріоритетність контролю в розділі 6.1, вибраний за допомогою
R100, контроль насоса може бути здійснено на:
• пропорційному тиску
• постійному тиску.
В режимі управління пропорційний тиск, установче значення
може бути встановлено із зовнішнього пристрою в діапазоні
від 25 % максимального напору до встановленого установчого
значення на насосі, або за допомогою пульта дистанційного
управління R100, дивіться мал. 38.
Фактичне установче значення
[m]
90 % максимального напору
насоса
Установка, встановлена за
допомогою панелі управління,
R100 або прикладної сервісної
Фактичне програми для PC Tool E-products
установче
значення
25 % максимального напору
насоса
0 10 V
0 20 mA
4 20 mA
Рис. 38 Відношення між фактичним установчим значенням
та зовнішнім сигналом установчого значення в
режимі управління пропорційного тиску.
Приклад: Якщо максимальне значення напору складає
12 метрів, установче значення 6 метрів, а зовнішня установка
40 %, фактичне установче значення буде таким:
H = (H - 1/4 H
фактичний встановлений
+ 1/4 H
значення макс.
= (6 - 12/4) x 40 % + 12/4
= 4,2 метри
В режимі управління постійний тиск, установче значення
може бути встановлено із зовнішнього приладу в діапазоні від
12,5 % максимального напору до установочного значення,
встановленого на насосі, або за допомогою блоку управління
R100, дивіться мал. 39.
770
Фактичне
установче значення
Сигнал зовнішньої
установки
) x %
макс. зовнішн. установч.
Фактичне установче значення
[m]
Максимальний напір насоса
Установка, встановлена за
допомогою панелі управління,
R100 або прикладної сервісної
Фактичне програми для PC Tool E-products
установче
значення
12,5 % максимального напору
насоса
0 10 V
0 20 mA
4 20 mA
Рис. 39 Відношення між фактичним установчим значенням
та зовнішнім сигналом установчого значення в
режимі управління постійного тиску.
Приклад: Якщо максимальне значення напору складає
12 метрів, установче значення 6 метрів, а зовнішня установка
80 %, фактичне установче значення буде таким:
H = (H - 1/8 H
фактичний встановлений
+ 1/8 H
значення макс.
= (6 - 12/8) x 80 % + 12/8
= 5,1 метрів
Неконтрольований режим управління
Якщо режим управління неконтрольований, дивіться
пріоритетність контролю в розділі 6.1, вибраний за допомогою
R100, контроль насоса здійснюється згідно з графіком
постійних характеристик та насос може контролюватися будь-
яким (зовнішнім) контрольним приладом.
В режимі управління згідно з графіком з незмінними
характеристиками, установчі значення можна встановити за
допомогою зовнішнього приладу в діапазоні від значень мін.
графіка до установчого значення, що встановлено на насосі,
або за допомогою пульту дистанційного управління R100,
дивіться малюнок 40.
Фактичне установче значення
[%]
Макс. характеристики
Установка, встановлена за
допомогою панелі управління,
R100 або прикладної сервісної
Фактичне програми для PC Tool E-products
установче
значення
Мінімальні характеристики
0 10 V
0 20 mA
4 20 mA
Рис. 40 Відношення між фактичним установчим значенням
та сигналом зовнішньої установки у режимі
управління згідно з графіком з незмінними
характеристиками
Сигнал зовнішньої
установки
) x %
макс. зовнішн. установч.
Сигнал зовнішньої
установки
