5.2.8 Start/stopp av pump

Antal start- och stoppmanövrer från huvudbry-
Varning
tare får inte överskrida 4 st. per timma.
När nätspänningen slås till kommer det att dröja cirka 5 sekunder
innan pumpen startar.
Om fler starter/stopp önskas, startas/stoppas pumpen från
ingången för extern start/stopp.
När pumpen kopplas på via den externa strömbrytaren, startar
den omedelbart.
Automatisk återstart
Om en pump som är inställd för automatisk åter-
start stoppas till följd av fel, återstartas den auto-
Anm.
matiskt när feltillståndet upphört.
Automatisk återstart tillämpas dock bara för feltyper för vilka
automatisk återstart ställts in. Nedan beskrivs några fel som kan
ställas in för automatisk återstart.
• Tillfällig överbelastning
• Strömförsörjningsfel

5.2.9 Anslutningar

Om ingen extern strömbrytare ansluts, ska plint 2
Anm.
och 3 förbindas med en kort ledare.
Ledare som ska anslutas till nedanstående grupper ska av säker-
hetsskäl separeras från varandra med förstärkt isolering utefter
hela sin längd.
Grupp 1: Ingångar
• start/stopp plint 2 och 3
• digital ingång plint 1 och 9
• börvärdesingång plint 4, 5 och 6
• sensoringång plint 7 och 8
• GENIbus plint B, Y och A
Alla ingångar (grupp 1) är internt separerade från nätspän-
ningsförande komponenter med förstärkt isolering och galva-
niskt skilda från alla andra kretsar.
Alla styrplintar matas med extra låg säkerhetsspänning
(PELV), vilket säkerställer skydd mot elektriska stötar.
Grupp 2: Utgång (reläsignal, plint NC, C, NO)
Utgången (grupp 2) är galvaniskt skild från övriga kretsar.
Nätspänning eller extra låg säkerhetsspänning (PELV) kan
därför efter behov anslutas till utgången.
Grupp 3: Försörjningsspänning (plint L1, L2, L3)
Grupp 4: Kommunikationskabel (8-stifts hankontakt) -
endast TPED
Kommunikationskabeln ansluts till anslutningen i grupp 4.
Kabeln säkerställer kommunikation mellan två pumpar, oav-
sett om en eller två trycksensorer är anslutna (se avsnitt
5.6 Kommunikationskabel för TPED-pumpar).
Med väljaren i grupp 4 kan man växla mellan driftsformerna
alternerande drift och reservdrift. Se beskrivning i avsnitt
6.2.1 Ytterligare driftsformer – TPED-pumpar.
246
NC C NO L1 L2 L3
0-10 V
0/4-20 mA 4-20 mA
1/0
B Y A
1 9 8 7
STOP
RUN
0-10 V
0/4-20 mA
10K
6 5 4 3 2

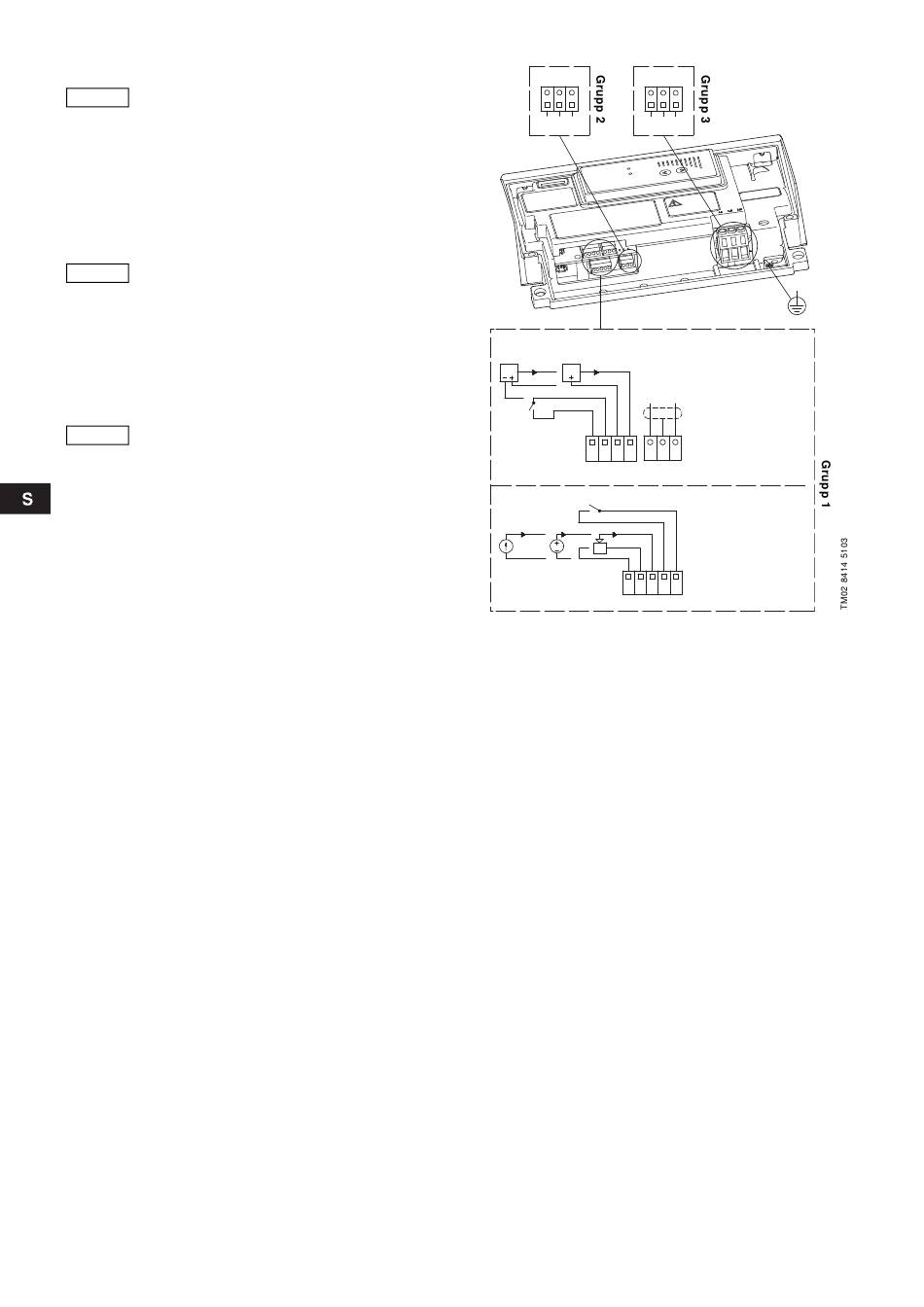

Fig. 8 Anslutningsplintar TPE serie 2000
1: Digital ingång
9: GND (jord)
8: + 24 V
7: Sensoringång
B: RS-485B
Y: Skärm
A: RS-485A
6: GND (jord)
5: + 10 V
4: Börvärdesingång
3: GND (jord)
2: Start/stopp
