14. Señal de bus
La bomba admite comunicación en serie mediante una entrada
RS-485. La comunicación se realiza de acuerdo con el protocolo
bus de Grundfos, protocolo GENIbus, y permite la conexión a un
sistema de gestión de edificios o a otro tipo de sistema de control
externo.
Los parámetros de funcionamiento, como el punto de ajuste,
modo de funcionamiento, etc., pueden ajustarse a distancia
mediante la señal de bus. La bomba puede al mismo tiempo pro-
porcionar información del estado de parámetros importantes, por
ejemplo el valor real del parámetro de control, potencia absor-
bida, indicaciones de fallos, etc.
Contactar con Grundfos para más detalles.
Si se utiliza una señal de bus, se reducirá el
Nota
número de ajustes posibles mediante el R100.
15. Otros estándares de bus
Grundfos ofrece varias soluciones de bus con comunicación de
acuerdo con otros estándares.
Contactar con Grundfos para más detalles.
16. Luces testigo y relé de señal
La condición de funcionamiento de la bomba es indicada por las
luces testigo verde y roja dispuestas en el panel de control de la
bomba y dentro de la caja de terminales. Ver fig. 41 y 42.
Verde Rojo

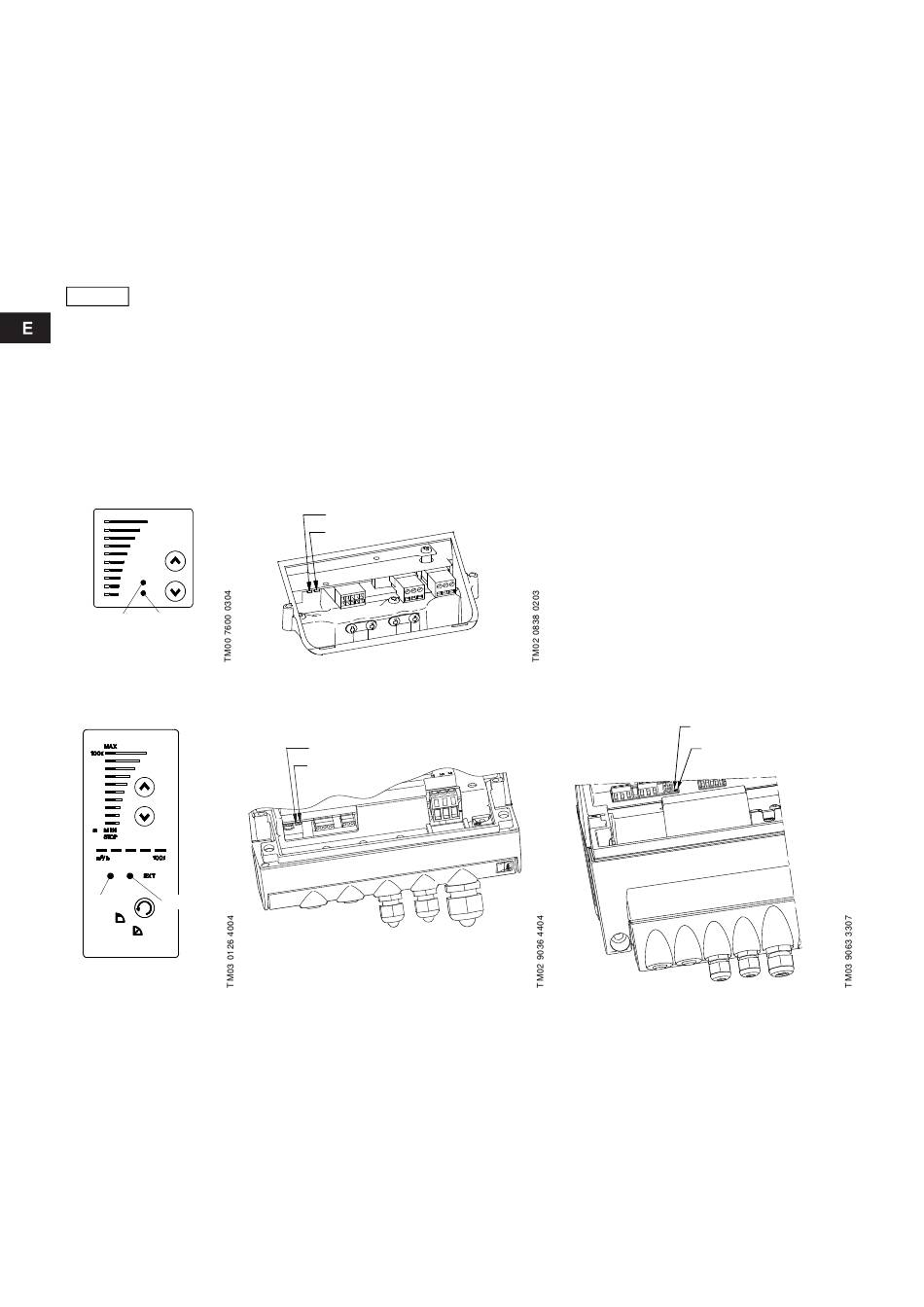

Fig. 41 Posición de luces testigo en bombas monofásicas
Verde Rojo
Fig. 42 Posición de luces testigo en bombas trifásicas
Además, la bomba incorpora una salida para una señal de libre
potencial mediante un relé interno.
Para valores de salida de relé de señal, ver sección 9.3.3 Relé de
señal (sólo 11-22 kW).
