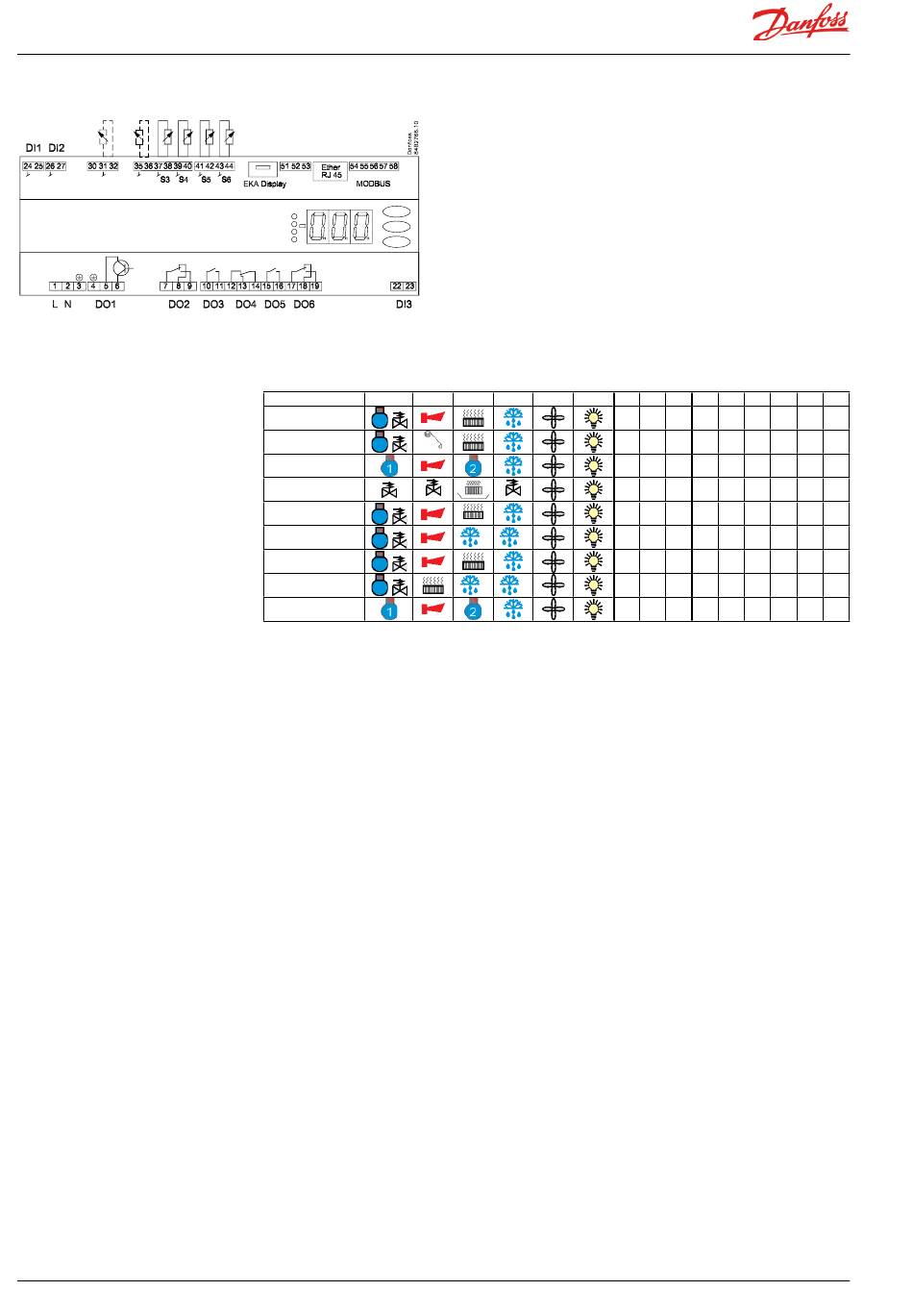

Anschlüsse
Übersicht über Ausgänge und
Anwendungen.
Siehe auch Elektrische Diagramme
früher im Manual
DI1
Digitales Eingangssignal.
Die definierte Funktion ist aktiv, wenn der Eingang kurzgeschlos-
sen / geöffnet wird. Die Funktion wird in o02 definiert.
DI2
Digitales Eingangssignal.
Die definierte Funktion ist aktiv, wenn der Eingang kurzgeschlos-
sen / geöffnet wird. Die Funktion wird in o37 definiert.
S3, S4, S5, S3B, S5B,
Pt 1000 Ohm Fühler oder PTC 1000 Ohm Fühler. Alle müssen
vom selben Typ sein.
S6, S6B
Pt 1000 Ohm Fühler
S3, Luftfühler, wird in der warmen Luft vor dem Verdampfer platziert
S4, Luftfühler, wird in der kalten Luft nach dem Verdampfer platziert
(der Bedarf entweder an einem S3 oder einem S4 kann in der
Konfiguration abgewählt sein)
S5, Abtaufühler, wird am Verdampfer platziert
S6, Produktfühler
EKA Display
Wenn ein externes Ablesen / Bedienen des Reglers möglich
sein soll, kann ein Display vom Typ EKA 163B oder EKA 164B
angeschlossen werden.
RS485 (Klemme 51, 52, 53)
Zur Datenkommunikation, doch nur, wenn ein
Datenkommunikationsmodul in den Regler eingesetzt wird. Das
Modul kann ein LON RS485, DANBUSS oder ein MODBUS sein.
Klemme 51 = Schirm
Klemme 52 = A (A+)
Klemme 53 = B (B-)
(Bei einem LON RS485 und einem Gateway vom Typ AKA 245
muss das Gateway die Version 6.20 oder neuer haben.)
32
Application
DO1
1
/
2
/
3
4
5
/
6
/
7
/
8
/
9
Manual RS8EU603 © Danfoss 11-2013
DO2
DO3
DO4
DO5
DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6
Blinds
suction
hotgas
heat
B
A
B
A
RJ45
Zur Datenkommunikation, doch nur, wenn ein TCP/IP-Modul in
den Regler eingesetzt wird. (OEM)
MODBUS
Für Datenkommunikation.
Klemme 56 = Schirm
Klemme 57 = A+
Klemme 58 = B-
(Alternativ können die Klemmen an ein externes Display vom Typ
EKA 163A oder 164A angeschlossen werden, doch dann können
sie nicht für die Datenkommunikation verwendet werden. Eine
etwaige Datenkommunikationen muss dann auf eine der anderen
Arten erfolgen.)
Versorgungsspannung
230 V a.c.
DO1
Anschluss von Magnetventil oder Relais für Verdichter. Die Spule
muss eine 230 V a.c. Spule sein.
DO2
Alarm
In Alarmsituationen und wenn der Regler spannungslos ist,
besteht eine Verbindung zwischen Klemme 7 und 8.
Nachtrollos
Zwischen Klemme 7 und 9 besteht eine Verbindung, wenn das
Nachtrollo zugezogen sein soll.
Saugleitungsventil
Zwischen Klemme 7 und 9 besteht eine Verbindung, wenn das
Ventil in der Saugleitung offen sein soll.
Rahmenheizung
Zwischen Klemme 7 und 8 besteht eine Verbindung, wenn die
Funktion aktiv sein soll.
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3B
S5B
S3A
S4
• • •
S3B
S6B
S3A
S4
• • •
S3B
S5B
S3A
S4
• • •
S3
S4
AK-CC 450
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6A
S5
S6
S5
S6
