Positionierung von passiven Klemmen
Hinweis zur Positionierung von passiven Klemmen im Busklemmenblock
EtherCAT-Klemmen (ELxxxx / ESxxxx), die nicht aktiv am Datenaustausch innerhalb des
Busklemmenblocks teilnehmen, werden als passive Klemmen bezeichnet. Zu erkennen sind diese
Klemmen an der nicht vorhandenen Stromaufnahme aus dem E-Bus. Um einen optimalen
Datenaustausch zu gewährleisten, dürfen nicht mehr als zwei passive Klemmen direkt aneinander
gereiht werden!

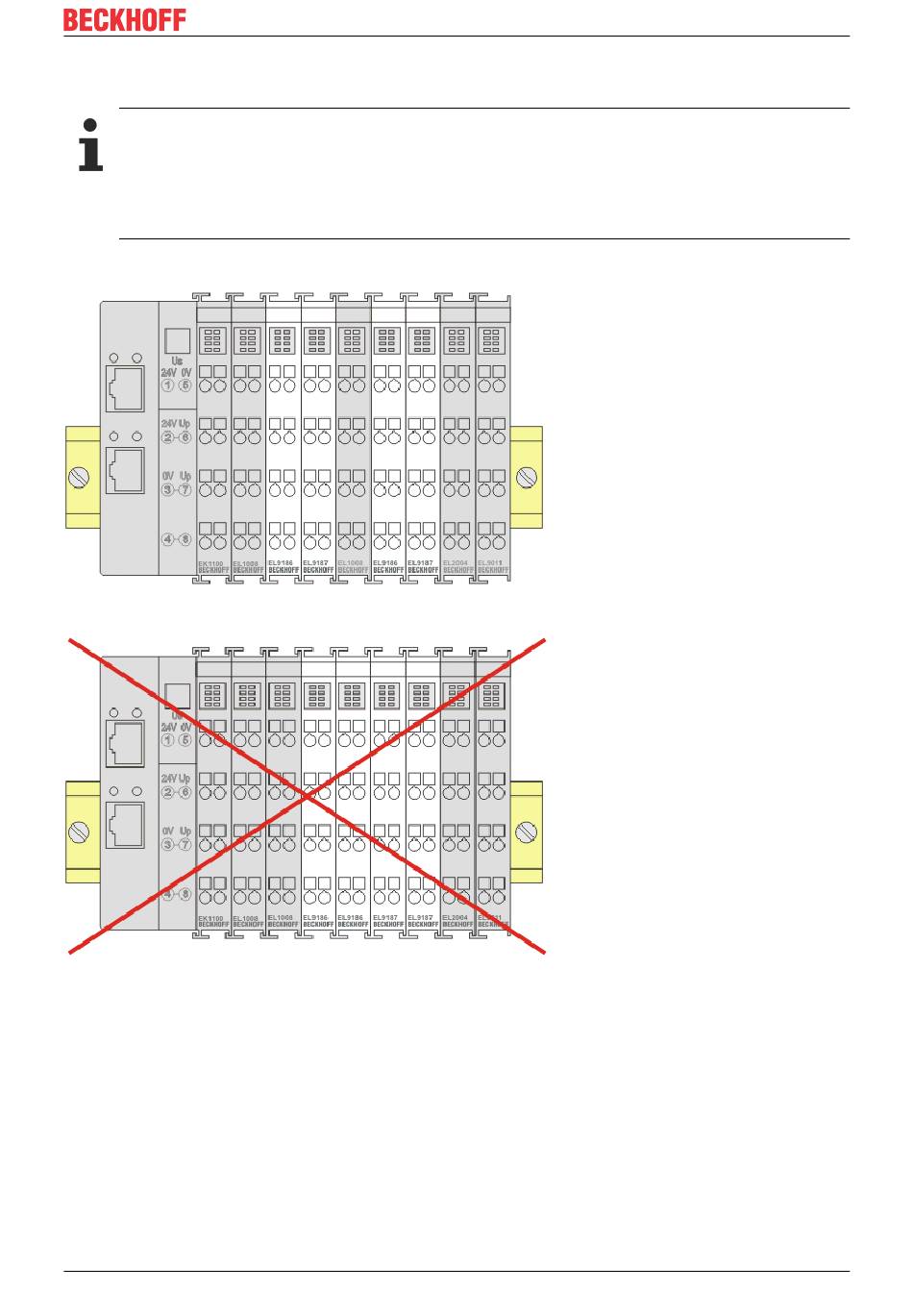

Beispiele für die Positionierung von passiven Klemmen (hell eingefärbt)
Abb. 11: Korrekte Positionierung
Abb. 12: Inkorrekte Positionierung
