7.5.10 Definition des Betriebs des gemischten Kreises

Der gemischte Kreis kann für verschiedene Systeme im Heiz- und
Kühlbetrieb eingesetzt werden.
Die Einstellung beeinflusst die Parameter für
- Minimale und maximale Temperatur im Heiz- und Kühlbetrieb
- Steigung der Heizkurve

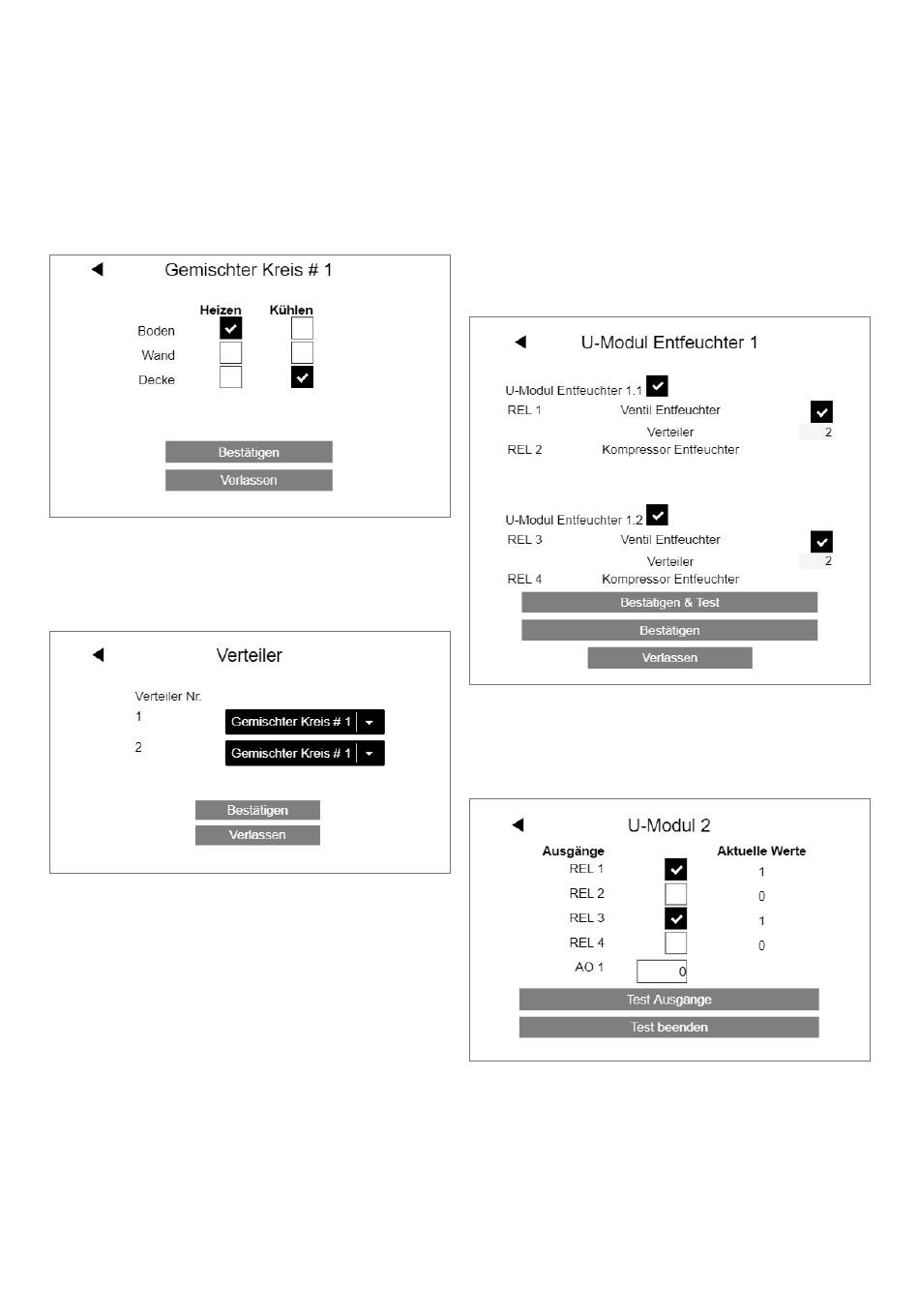

Abb. 7-19 Webseite: Gemischter Kreis
7.5.11 Zusammenhang zwischen gemischten Kreis und
Verteiler
Abb. 7-20 Webseite: Gemischter Kreis und Verteiler
In diesem Beispiel wird der Verteiler 1 für die Fußbodenheizung und
Verteiler 2 für die Deckenkühlung verwendet.
Hinweis:
Es ist kein Problem, dass beide Verteiler direkt an den gemischten
Kreis angeschlossen sind. Es besteht keine Notwendigkeit, Ventile zu
installieren, die eines der Rohre im Heizbetrieb und ein anderes Rohr
im Kühlbetrieb schließen. Es wäre auch möglich, einen Verteiler für
Heizen und Kühlen zu verwenden.
62
7.5.12 Eingangs-/Ausgangsbelegung von U-Modulen für

Luftentfeuchter

1 U-Modul kann 2 Luftentfeuchter steuern.
Bei Verwendung von Luftentfeuchtern, die über ein zusätzliches
Kühlregister für die Ansaugluft verfügen, werden REL 1 und REL 3
zum Öffnen eines Ventils für jeden Luftentfeuchter verwendet.
Der Verteiler, zu dem diese Ventile gehören, muss definiert werden.
Abb. 7-21 Webseite: U-Modul Entfeuchter
Wenn Sie "Bestätigen & Testen" verwenden, können die Ausgänge
geschaltet werden:
Abb. 7-22 Webseite: U-Modul
