Rehau NEA SMART 2.0 Endnutzeranleitung

Vorschau ausblenden Andere Handbücher für NEA SMART 2.0:

Werbung

Quicklinks

Diese Anleitung herunterladen
Endnutzer­
anleitung
Die neue Generation der Regelungstechnik –
NEA SMART 2.0

Werbung

loading

Verwandte Anleitungen für Rehau NEA SMART 2.0

Inhaltszusammenfassung für Rehau NEA SMART 2.0

  • Seite 1 Endnutzer­ anleitung Die neue Generation der Regelungstechnik – NEA SMART 2.0...
  • Seite 2 Inhalt Diese Endnutzeranleitung „Regelungssystem Endnutzer anleitung Informationen und Sicherheitshinweise NEA SMART 2.0“ ist gültig ab Januar 2021. Einführung Bedienung über den Raumregler Die Unterlage ist urheberrechtlich geschützt. Die Anzeigen auf der Basis, R- und U-Modul dadurch begründeten Rechte, insbesondere die der Bedienung über die Webseiten...
  • Seite 3 Enhancing lives...

  • Seite 4: Informationen Und Sicherheitshinweise

    Sicherheitsinformationen ▪ Elektriker oder Elektroniker Bestimmungsgemäßer Gebrauch Entsprechend den internationalen Bestimmungen Das Regelungssystem NEA SMART 2.0 darf nur wie in sowie den vergleichbaren Berufen innerhalb Ihrer dieser Anleitung sowie in den weiteren zu diesem spezifischen nationalen Gesetzgebung. System gehörenden Dokumenten beschrieben, Reinigung geplant, installiert und betrieben werden.
  • Seite 5 Endnutzer anleitung Einführung Herzlichen Glückwunsch zum Erwerb des REHAU Wichtige Merkmale sind: Regelsystems NEA SMART 2.0. Wir freuen uns, dass ▪ Klares und hochwertiges Design der Raumregler ▪ Vollautomatische Regelung der Gesamtanlage Sie sich für ein Regelungssystem von REHAU entschieden haben. Wir wünschen Ihnen viel Freude ▪...
  • Seite 6 ▪ Lokal über den Browser Ihres Smartphones, Tablets oder PC‘s (nur innerhalb des Hauses, Nutzung der integrierten Webseiten) oder ▪ Via Cloud über die NEA SMART 2.0 App – wo auch immer Sie gerade sind Was kann ich tun? am Raumregler Webseiten (lokal) App (über cloud) Raumtemperatur ablesen, Wunschtemperatur ablesen und einstellen Betriebsart „Schaltprogramm“, „Normal“...
  • Seite 7 Endnutzer anleitung Alle Komponenten des Systems: Basis 24 V / 230 V Raumregler Die Basis ist eine zentrale Regeleinheit für Flächenhei- zungs- und -kühlungssysteme und befindet sich übli- cherweise im Heizkreisverteilerschrank. An die Basis Der Raumregler dient als Raumtemperatur und Feuch- können bis zu 8 Raumregler in Bus- oder Funktechno- tefühler und als Bedieneinheit für die Vorgabe der logie gekoppelt werden.
  • Seite 8 Basis dar. Je nach Konfiguration dient und befindet sich an einer Außenwand des Gebäudes. diese zur Regelung der Vorlauftemperatur, zur Ansteu- Der Außenfühler ist einer NEA SMART 2.0 Basis zuge- erung von bis zu 2 Entfeuchtern oder zur bedarfsab- wiesen.
  • Seite 9 Schaltrelais 24 V / 230 V Das Schaltrelais dient zum Anschluss an Triac-Aus- gängen oder Relaisausgängen des Regelsystems NEA SMART 2.0 24 V / 230 V und zum Ansteuern von externen Geräten, zusätzlichen Stellantrieben oder zur Weitergabe von Signalen an andere Einheiten der...

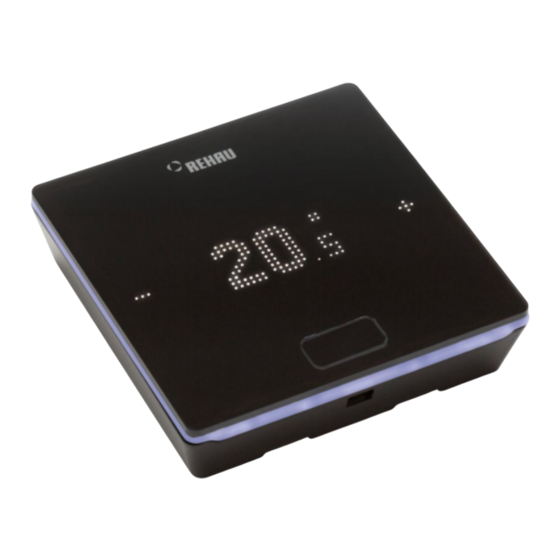

  • Seite 10 Drücken des Homebuttons aktiviert, erst dann sind die Plus / Minusfelder sichtbar. Blinkende Symbole oder Zahlen können verändert werden. Abb. 3-1 NEA SMART 2.0 Raumregler Die Bedienung des Raumreglers erfolgt über den Homebutton und die +/- Tasten. MINUS SYMBOL PLUS SYMBOL ▪...
  • Seite 11 Endnutzer anleitung Temperaturanzeige Übergangsphase Reduziert Übergangsphase reduzierter zu Zeigt die aktuelle Raumtemperatur oder normalem Betrieb den Sollwert (gewünschte Raumtempe- Party ratur). Partybetrieb ist aktiv Anzeige Raumluftfeuchte Urlaub Urlaubsbetrieb ist aktiv Zeigt die relative Luftfeuchtigkeit im Raum an.* Regler gesperrt Anzeige der Betriebsart Tasten sind gesperrt Betriebsart Heizen Heizbetrieb ist aktiv...
  • Seite 12 Endnutzer anleitung Reihenfolge der Anzeigen Einstellen des Sollwertes Zum Aktivieren des Displays drücken Sie einmal den Homebutton. Um den Sollwert zu sehen, drücken Sie dann einmal + oder -. 3s / Ausgangszustand Anzeige aktuelle Raumtemperatur Anzeige aktuelle Luftfeuchtigkeit im Raum Anzeige Betriebsart: Heizen oder Kühlen Anzeige Betriebszustand Ausgangszustand...
  • Seite 13 Endnutzer anleitung Betriebszustand Nach 4-maligem Drücken des Homebuttons wird der aktuelle Betriebszustand angezeigt. Dieser kann durch Drücken von +/- geändert werden. Als erstes wird Wenn die Betriebsart Standby gewählt ist, ist der immer der aktuell eingestellte Betriebszustand ange- automatische Frostschutz aktiv. Sobald die Temperatur zeigt.
  • Seite 14 Endnutzer anleitung Anzeigen auf der Basis, R­ und U­Modul NEA SMART 2.0 Basis 24 V / 230 V Abb. 04-1 NEA SMART 2.0 Basis 24 V / 230 V Beschriftung LED-Anzeige Grün: alles OK Rot: Sicherung defekt oder externe Versorgungs- Blau: Kühlbetrieb aktiv...
  • Seite 15 (L1/L2) Grün: aktiv NEA SMART 2.0 U­Modul 24 V U-Module 24 V Abb. 04-3 NEA SMART 2.0 U-Modul 24 V Beschriftung LED-Anzeige Frei konfigurierbare potentialfreie Kontakte Grün: Betriebsspannung OK Grün: aktiv Grün: zeigt Kommunikation mit Master an Digitaler Eingang (Fensterkontakt, Taupunktwächter…)
  • Seite 16 Die integrierten Webseiten können über den Browser eines Smartphones, Tablets oder PC’s als Alternative zu der NEA SMART 2.0 App genutzt werden. Jegliche Bedienung an der NEA SMART 2.0 Basis darf nur durchgeführt werden, wenn die Abdeckhaube sich Die IP Adresse des Gerätes lautet 192.168.0.2.
  • Seite 17 Sequenz zur Aktivierung der Sendefunktion wieder mit Smartphone sollte ca. 5 Meter nicht überschreiten. dem Schritt 2 gestartet werden. Die NEA SMART 2.0 Basis ist nun bereit, sich mit einem PC oder Tablet/Smartphone direkt zu verbinden. Mit aktivierter Sendefunktion ist das WLAN-Netzwerk, das die NEA SMART 2.0 Basis aussendet, für jeden...
  • Seite 18 Endnutzer anleitung Password: ******** Default WIFI WPA2 Key Nach Auswahl des REHAU Netzwerks wird die Eingabe des Sicherheitsschlüssels verlangt. Der Sicherheitsschlüssel (Default WIFI WPA2 Key) ist auf dem Etikett der Basis zu finden. Nach einigen Sekunden verbinden sich PC / Tablet / Smartphone mit der Basis.
  • Seite 19 Endnutzer anleitung Nutzung der integrierten Webseiten Je nach Systemtyp bieten die integrierten Webseiten folgende Möglichkeiten: ▪ Auswahl der Betriebsarten der Anlage: Wir empfehlen, um komfortable Bedingungen und ▪ Heizen/Kühlen einen energieeffizienten Betrieb zu gewährleisten, den ▪ Nach Zeitprogramm oder dauernd im Normal-, zeitgesteuerten Betrieb zu wählen.
  • Seite 20 Endnutzer anleitung Raumseite: Erweiterte Raumseite: Abb. 06-3 Webseite: Anpassung im Raum Hier werden die momentane Soll- und Ist-Temperatur sowie die Betriebsart (hier: Heizbetrieb, nach Zeitpro- gramm, derzeit „reduzierter“ Betrieb) angezeigt. Der Raumtemperatursollwert kann über die Plus- und Minus-Symbole geändert werden. Anmerkung: ▪...
  • Seite 21 Endnutzer anleitung Über die Display Sperre kann die Bedienung des Raum- System: reglers gesperrt werden. Falls ein Bodentemperaturfühler installiert ist, können die einzuhaltenden Grenzwerte für Heiz- und Kühlbe- trieb über diesen vorgegeben werden. Zeitprogramme: Abb. 06-6 Webseite: System Auf der Systemseite können Sie weitere Eingaben vornehmen: ▪...
  • Seite 22 Umständen zu Kondensation an KNX Anbindung den gekühlten Flächen und damit zu Rutschgefahr Die KNX-Anbindung des NEA SMART 2.0 Systems ist sowie zu Schäden an den Oberflächen oder den dafür geeignet Daten (Sollwerte, Istwerte, Betriebs- gesamten Bauteilen führen.
  • Seite 23 App Store heruntergeladen werden. Anwendung der App Jegliche Bedienung an der NEA SMART 2.0 Basis darf Die NEA SMART 2.0 App bietet Ihnen – egal wo Sie nur durchgeführt werden, wenn die Abdeckhaube sich sich gerade befinden – vielfältige Möglichkeiten der auf der Basis befindet.
  • Seite 24 WIFI/LAN Mit je einem kurzen Druck auf die rechte Pfeiltaste kann zwischen den vorgenannten Sendefunktionen Das LAN Kabel in die NEA SMART 2.0 Basis sowie in (Keine, Direktverbindung, Serververbindung) umge- den Router/die Netzwerksteckdose einstecken. schaltet werden. Die rechte Taste so oft drücken, bis die Direktverbindung aktiviert ist.
  • Seite 25 Die WIFI/LAN-LED und/oder die AP-LED beginnen zu < 1 sec blinken. Mit einem kurzen Druck auf die OK-Taste bestätigen. WIFI/LAN Nach spätestens 2 Minuten beginnt die WIFI/ LAN-LED dauerhaft zu leuchten. Die Basis ist nun mit dem Internet und dem REHAU Server verbunden.
  • Seite 26 In diesem Fall kann die Sequenz zur Aktivie- rung der Sendefunktion wieder mit dem Schritt 2 gestartet werden. NEA SMART 2.0 App einrichten Nachdem die Basis wie im vorher beschriebenen Kapitel erfolgreich mit dem Internet verbunden ist, kann die App verbunden werden.
  • Seite 27 1. Einscannen des QR-Codes, der auf der Basis aufge- druckt ist. 2. Eingabe der Identifikationsnummer und bestätigen. Die Software für das NEA SMART 2.0 System wird kontinuierlich weiterentwickelt und verbessert. Um alle neuen und verbesserten Funktionen nutzen zu können, ist ein Update über eine Internetverbindung erforderlich.
  • Seite 28 Endnutzer anleitung Nützliche Tipps Automatisches Update der NEA SMART 2.0 APP (OTA) Um immer die neuste Version der App auf Ihren Wetterdaten für den Standort der Installation Endgeräten zu haben, empfehlen wir den Button des anzeigen lassen automatischen updates (OTA) zu aktivieren.
  • Seite 29 Endnutzer anleitung Anzeige der NEA SMART 2.0 APP aktualisieren Es kann passieren, dass die App nicht die aktuellsten Daten der Raumregler etc. anzeigt. Um die App auf den neusten Stand zu bringen, ist eine kurze und einfache Aktualisierung notwendig. Hierfür den grünen Wetterbalken von oben nach unten ziehen, die App aktualisiert sich dann automatisch.
  • Seite 30 Batterie ein Netzstecker angezeigt. Bei Auftreten der Störumeldung „Batterie schwach“, sind die Batterien zu wechseln. Öffnen Sie hierzu das Gehäuse des NEA SMART 2.0 Raumreglers (siehe Abb. 8-1) mit einem Schrauben- Abb. 08-3 NEA SMART 2.0 Raumregler Deckel schließen dreher (empfohlene Breite: 5 mm).
  • Seite 31 Endnutzer anleitung Fehlerbeschreibung Störungen und mögliche Ursachen Im Raum wird es nicht warm. ▪ Sollwert ist zu niedrig eingestellt. ▪ Fenster ist offen, deshalb ist die Heizung auf redu- zierten Betrieb gesprungen. ▪ Batterie vom Regler ist leer, deshalb können keine Daten/Befehle an die Anlage gesendet werden.

  • Seite 32: Technische Daten

    Endnutzer anleitung Technische Daten NEA SMART 2.0 Raumregler Die Funktionsmerkmale der NEA SMART 2.0 Raumregler sind durch den Namenszusatz (TBW, HRB,...) gekennzeichnet. Dabei wird folgende Nomenklatur verwendet: NEA SMART 2.0 Raumregler XXX Gehäusefarbe W: weiß, B: schwarz Technologie B: Bustechnologie,...
  • Seite 33 Endnutzer anleitung NEA SMART 2.0 Raumfühler Die Funktionsmerkmale der NEA SMART 2.0 Raumfühler sind durch den Namenszusatz (TBW, HBW,...) gekennzeichnet. Dabei wird folgende Nomenklatur verwendet: NEA SMART 2.0 Raumfühler XXX Gehäusefarbe W: weiß Technologie B: Bustechnologie, R: Funktechnologie Sensor T: Temperaturfühler, H: Temperatur- und Feuchtefühler...
  • Seite 34 24 V AC ± 15 % / 50 Hz Leistungsaufnahme 3 W (ohne Stellantriebe, ohne R-Modul und U-Modul) 8 Triac Ausgänge für REHAU Stellantriebe, Schaltkapazität 1 A, 24 V AC, Digitalausgänge maximale Belastung pro Ausgang: 4 REHAU Stellantriebe 24 V 4 Relais-Ausgänge (potenzialfreie Kontakte) 230 V, 5 A, Class II...
  • Seite 35 3,5 W (ohne Stellantriebe, ohne R-Modul und U-Modul) 8 Triac Ausgänge für REHAU Stellantriebe, Schaltkapazität 0,5 A induktionsfrei, Digitalausgänge 230 VAC, maximale Belastung pro Ausgang: 4 REHAU Stellantriebe 230 V 4 Relais-Ausgänge (potenzialfreie Kontakte) 230 V, 5 A, Class II Sicherung T2A, 5 x 20 mm Digitaleingänge...
  • Seite 36 Durch ZOBUS (von NEA SMART 2.0 Basis 24 V) Spannungsversorgung für Stellantriebe 24 V AC ± 15 % / 50 Hz 8 Triac Ausgänge für REHAU Stellantriebe, Schaltkapazität 1 A, 24 V AC, Digitalausgänge maximale Belastung pro Ausgang: 4 REHAU Stellantriebe 24 V 2 Relais-Ausgänge (potenzialfreie Kontakte) 230 V, 5 A, Class II...
  • Seite 37 Endnutzer anleitung NEA SMART 2.0 U­Modul 24 V Spannungsversorgung Über V DC Ausgang der NEA SMART 2.0 Basis 24 V 24 V AC ± 15 % / 50 Hz Zusätzliche Spannungsversorgung (wird nur für Analogausgang 0…10 V benötigt) Digitalausgänge 4 Relais-Ausgänge (potenzialfreie Kontakte) 230 V, 5 A, Class II Digitaleingänge...
  • Seite 38 Endnutzer anleitung Zubehör NEA SMART 2.0 Transformator Primärspannung 230 V AC ± 15 % / 50 Hz Sekundärspannung 24 V AC ± 15 % / 50 Hz Leistung 60 VA Verlustleistung im Leerlauf < 2,5 W Integrierte Sicherung Thermische Sicherung @130 °C Schutzklasse / Schutzart II / IP20 CE Konformität nach...
  • Seite 39 -20 °C bis +60 °C Umgebungsfeuchte < 95 % r. H., nicht kondensierend Lager- / Transport-Temperatur -25 °C bis +60 °C Anwendungsumgebung In geschlossenen Räumen NEA SMART 2.0 VL/RL Fühler Sensortyp NTC 10 K Genauigkeit ± 5 % @25 °C Schutzart IP67 CE Konformität nach...
  • Seite 40 Endnutzer anleitung Stellantrieb UNI 24 V Betriebsspannung 24 V AC/DC, +20 %...-10 % Betriebsleistung Einschaltstrom < 300 mA für max. 2 min. Stellweg 4,0 mm Stellkraft 100 N ± 5 % Schutzklasse / Schutzart II / IP54 CE Konformität nach EN 60730 Abmessungen (B x H x T in mm) 44 x 52 x 48 Kabellänge...
  • Seite 41 Endnutzer anleitung Stellantrieb MINI Betriebsspannung 24 V AC/DC, +20 % ... -10 % Betriebsleistung 1,2 W Einschaltstrom < 300 mA für max. 2 min. Stellweg 3,5 mm Stellkraft 90 N ±10 % Schutzklasse / Schutzart III / IP54 CE Konformität Nach EN 60730 Abmessungen (B x H x T in mm) 36 x 48 x 49...
  • Seite 42 Endnutzer anleitung NEA SMART 2.0 KNX Gateway Betriebsspannung KNX KNX Nennspannung 30 V DC Stromaufnahme KNX Bus ca. 4 mA Hilfsspannung Modbus / SYSBUS 12 ... 24 V DC Stromaufnahme Modbus / SYSBUS ca. 5 mA Montage DIN-Schienen-Montage: Hutschiene Gehäuse...
  • Seite 43 Endnutzer anleitung NEA SMART 2.0 Netzteil Gateway Eingangsspannung 85 V bis 264 V AC Netzfrequenz 47 – 63 Hz Stromaufnahme 0,25 A / 230 V AC Einschaltstrom, max. 45 A / 230 V AC Effizienz 85 % Ausgangsspannung 12 V DC...
  • Seite 44 Gewicht 88 g Umgebungstemperatur -40 °C … 85 °C Anwendungsumgebung In geschlossenen Räumen NEA SMART 2.0 Buskabel (10 / 50 m Bund) Kabeltyp J-Y(ST)Y 2 x 2 x 0,8 mm Konformität DIN EN 50441, VDE 0815 Schleifenwiderstand max. 73,2 Ohm/km...
  • Seite 45 Notizen...
  • Seite 46 Notizen...
  • Seite 47 Notizen...
  • Seite 48 Lieferungs- und Zahlungsbedingungen, anlagen, bleiben vorbehalten. einsehbar unter www.rehau.com/conditions, soweit nicht mit REHAU schriftlich etwas anderes vereinbart wurde. Dies © REHAU AG + Co Unsere anwendungsbezogene Beratung in Wort und Schrift gilt auch für etwaige Gewährleistungsansprüche, wobei sich Rheniumhaus beruht auf langjährigen Erfahrungen sowie standardi-...
