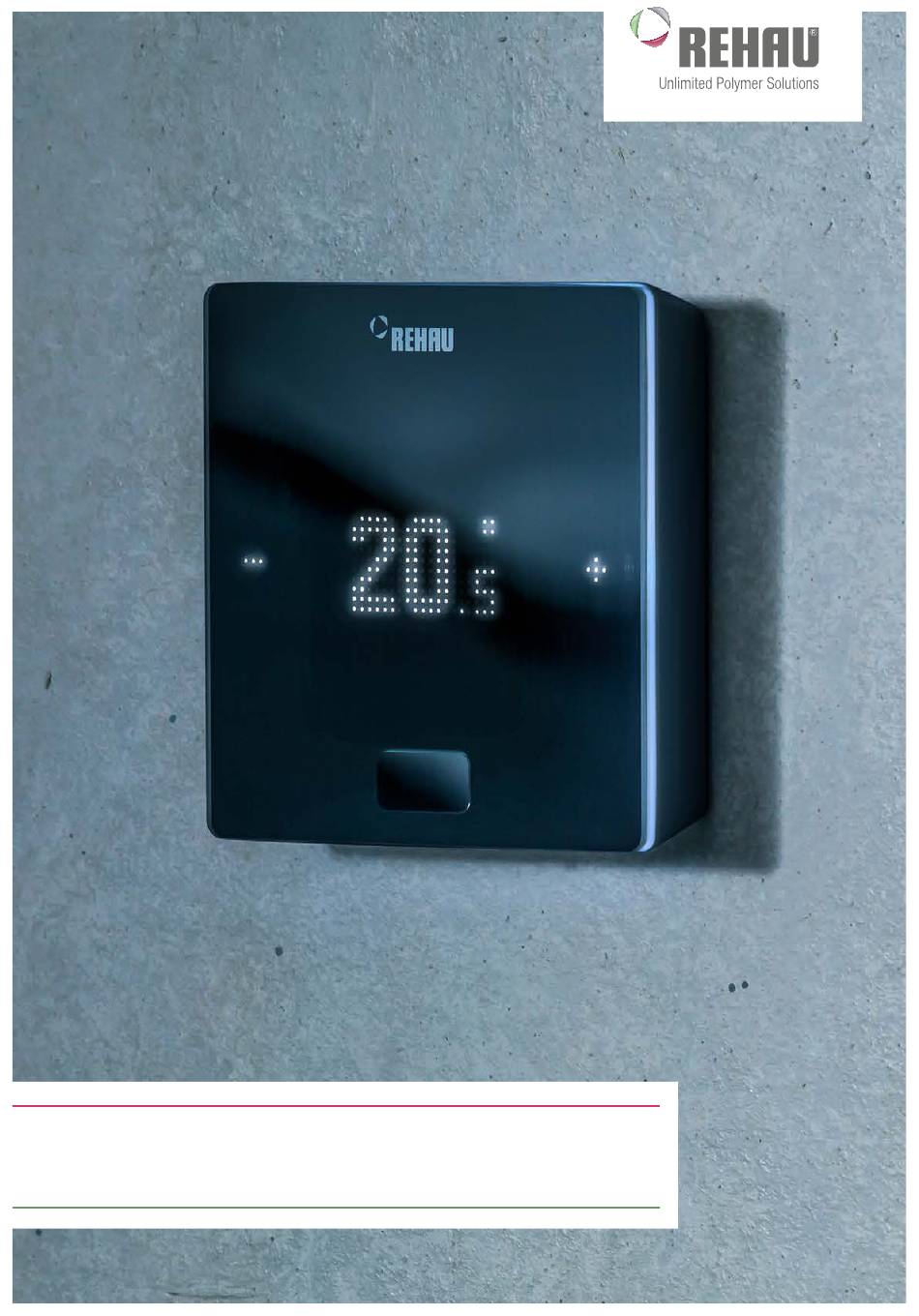

ENDNUTZERANLEITUNG
Die neue Generation der Regelungstechnik – NEA SMART 2.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rehau NEA SMART 2.0

Inhaltszusammenfassung für Rehau NEA SMART 2.0

  • Seite 1 ENDNUTZERANLEITUNG Die neue Generation der Regelungstechnik – NEA SMART 2.0...
  • Seite 2 Diese Endnutzeranleitung „Regelungssystem NEA SMART 2.0“ ist gültig ab April 2019. Die Unterlage ist urheberrechtlich geschützt. Die dadurch begründeten Rechte, insbesondere die der Übersetzung, des Nachdruckes, der Entnahme von Abbildungen, der Funk sendungen, der Wiedergabe auf fotomechanischem oder ähnlichem Wege und der Speicherung in Daten ver arbeitungsanlagen, bleiben vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    INHALT Informationen und Sicherheitshinweise Einführung Bedienung über den Raumregler Anzeigen auf der Basis, R- und U-Modul Bedienung über Integrierte Webseiten Nutzung der integrierten Webseiten Nutzung der NEA SMART 2.0 App Batterie (Nur batteriebetriebener Regler) Fehlerbeschreibung Technische Daten NEA SMART 2.0...

  • Seite 4: Informationen Und Sicherheitshinweise

    Geräte finden, erhalten Sie bei Ihrer Stadtverwaltung oder den Bestimmungsgemäßer Gebrauch örtlichen Müllentsorgungsbetrieben. Der Raumregler NEA SMART 2.0 darf nur für die Raumtemperaturre- Parametereinstellung – Experte gelung von hydraulischen Flächenheizungsanlagen innerhalb des Gebäudes verwendet werden. Er ist nicht für die Vorlauftemperaturre- Der Regler ist mit verschiedenen Parametern ausgestattet.

  • Seite 5: Einführung

    - Hochwertiges Design - Hybridtechnologie: für Bus- und - LED-Matrix-Display Funk-Raumregler geeignet - Bus- und Funk-Variante - LAN/WLAN serienmäßig - Konfiguration über Smartphone - Weltweite Bedienung - Fernwartung und Überwachung Abb. 2-1 System NEA SMART 2.0 (nicht alle Komponenten des Systems dargestellt)
  • Seite 6 Hauses, Nutzung der integrierten Webseiten) Der Raumregler dient als Raumtempera- oder tur und Feuchtefühler und als Bedieneinheit - Via Cloud über die NEA SMART 2.0 App - wo auch immer Sie für die Vorgabe der Raumtemperatur. Der gerade sind Raumregler ist mit einem LED-Matrix-Display ausgestattet und ist in jedem Raum an der Die NEA SMART 2.0 App ist nicht nur leicht und komfortabel zu...

  • Seite 7: Fernfühler

    Der drahtlose Außenfühler misst die Außen- temperatur und befindet sich an einer Außen- wand des Gebäudes. Der Außenfühler ist ei- ner NEA SMART 2.0 Basis zugewiesen. Antenne Die Antenne dient optional zur Erhöhung der Reichweite des Funksignals zu den Raum- reglern.

  • Seite 8: Bedienung Über Den Raumregler

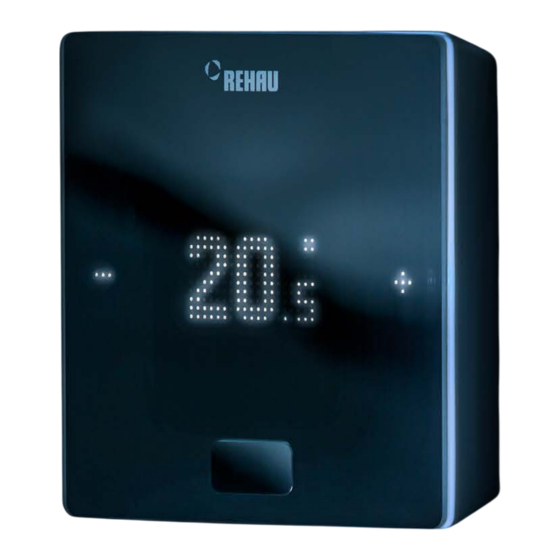

    Das Display ist im Ruhezustand ausgeschaltet. Es wird erst nach Drücken des Homebuttons aktiviert, erst dann sind die Plus / Minusfelder sichtbar. Blinkende Symbole oder Zahlen können verändert werden. Abb. 3-1 NEA SMART 2.0 Raumregler MINUSFELD PLUSFELD - Wunschtemperatur verringern - Wunschtemperatur erhöhen...
  • Seite 9 Party Temperaturanzeige Partybetrieb ist aktiv Zeigt die aktuelle Raumtemperatur (R) oder den Soll- wert (S) (gewünschte Raumtemperatur). Urlaub Urlaubsbetrieb ist aktiv Anzeige Raumluftfeuchte Regler gesperrt Zeigt die relative Luftfeuchtigkeit im Raum an. Tasten sind gesperrt Dieses Symbol wird nur angezeigt, wenn Kühlen aktiviert werden kann.

  • Seite 10: Ausgangszustand

    Reihenfolge der Anzeigen Einstellen des Sollwertes Zum Aktivieren des Displays drücken Sie einmal den Homebutton. Um den Sollwert zu sehen, drücken Sie dann einmal +/-. 3s / Ausgangszustand Anzeige aktuelle Raumtemperatur Anzeige aktuelle Luftfeuchtigkeit im Raum * optional: Bei einem Raumregler mit Lichtring blinkt dieser zusätzlich als Bestätigung. Anzeige Betriebsart Heizen oder Kühlen Anzeige Betriebszustand...
  • Seite 11 Betriebszustand Nach 4-maligem Drücken des Homebuttons wird der aktuelle Wenn die Betriebsart Standby gewählt ist, ist der Betriebszustand angezeigt. Dieser kann durch Drücken von +/- geän- automatische Frostschutz aktiv. Sobald die Temperatur dert werden. Als erstes wird immer der aktuell eingestellte Betriebs- auf unter 5 °C sinkt, wird das Heizventil aktiviert.

  • Seite 12: Anzeigen Auf Der Basis, R- Und U-Modul

    4 ANZEIGEN AUF DER BASIS, R- UND U-MODUL NEA SMART 2.0 Basis 24 V / 230 V Abb. 4-1 NEA SMART 2.0 Basis 24 V / 230 V Beschriftung LED-Anzeige Grün: alles OK Anzeige Raum/Zone 9-12 des Extension Moduls Room Rot: Sicherung defekt oder externe Versorgungsspannung nicht Grün: aktiv...
  • Seite 13 (L1/L2) Digitaler Eingang (Fensterkontakt, Taupunktwächter…) grün: aktiv NEA SMART 2.0 U-Modul 24 V U-Module 24 V Abb. 4-3 NEA SMART 2.0 U-Modul 24 V Beschriftung LED-Anzeige Frei konfigurierbare potentialfreie Kontakte Grün: Betriebsspannung OK Grün: aktiv Digitaler Eingang (Fensterkontakt, Taupunktwächter…) Grün: zeigt Kommunikation mit Master an...

  • Seite 14: Bedienung Über Integrierte Webseiten

    Verbindung zwischen dem Gerät (Smartphone, Tablet, RZ11 RZ12 COOL ZBUS1 PC) und der NEA SMART 2.0 Basis hergestellt werden. Es kann WIFI/LAN immer nur ein Gerät auf die Webseiten zugreifen. Es ist auch nicht möglich, gleichzeitig die App und die integrierten Webseiten zu nutzen.
  • Seite 15 Aktivierung der Sendefunktion wieder mit dem Schritt 2 auswählen. gestartet werden. Die NEA SMART 2.0 Basis ist nun bereit, sich mit einem PC oder Tablet/Smartphone direkt zu verbinden. Nach Auswahl des REHAU Netzwerks wird die Eingabe des Si- cherheitsschlüssels verlangt. Der Sicherheitsschlüssel (Default WIFI WPA Key) ist auf dem Etikett der Basis zu finden.
  • Seite 16 Öffnen des Inter- net Browsers auf PC/ Smartphone / Tablet (z.B. chrome, firefox, edge,…) und Ein- gabe der IP-Adresse http://192.168.0.2 in die Adressleiste. Die Startseite der in- tegrierten Webseiten öffnet sich. An der Basis wird die erfolgreiche Verbindung angezeigt. WIFI/LAN Sowohl die WIFI/LAN- LED als auch die AP- LED leuchten dau-...

  • Seite 17: Nutzung Der Integrierten Webseiten

    6 NUTZUNG DER INTEGRIERTEN WEBSEITEN Die integrierten Webseiten bieten Ihnen, je nach Art der Anlage, folgende Möglichkeiten: Wir empfehlen, um komfortable Bedingungen und einen - Auswahl der Betriebsarten der Anlage: Heizen / Kühlen: energieeffizienten Betrieb zu gewährleisten, den nach Zeitprogramm oder dauernd in normalem, in reduziertem oder zeitgesteuerten Betrieb zu wählen.
  • Seite 18 Raumseite: Erweiterte Raumseite: Hier werden die momentane Soll- und Ist-Temperatur sowie die Betriebsart (hier: Heizbetrieb, nach Zeitprogramm, derzeit „normaler“ Betrieb) angezeigt. Der Raumtemperatursollwert kann über die Plus- und Minus-Symbole geändert werden. Anmerkung: Hier können die Vorgabewerte für Heizen / Kühlen für „normalen“ oder - Änderungen am Raumtemperatursollwert während des zeitgesteuer- „reduzierten“...

  • Seite 19: Zeitprogramme

    Zeitprogramme: System: Die 5 Wochenprogramme bestehen aus Tagesprogrammen für die Auf der Systemseite können Sie weitere Eingaben vornehmen: einzelnen Tage. Es gibt 10 Tagesprogramme, die in einem 15-minüti- - Sprache gen Zeitraster definiert werden können. - Klassifizierung des Energiebedarfs des Gebäudes Die Darstellung der Abschnitte erfolgt auf eine Stunde gerundet.

  • Seite 20: It-Einstellungen

    Entfeuchter: Entfeuchter werden je nach klimatischen Bedingungen benötigt. Sollte Ihre Anlage mit Entfeuchtern ausgestattet sein, können vom Hauptmenü aus in einem weiteren Menü die Einschaltgrenzwerte (relative Luftfeuchte, errechneter Taupunkt) definiert werden. Die Entfeuchter sind Räumen zugeordnet und werden über Zeitpro- gramme gesteuert.

  • Seite 21: Nutzung Der Nea Smart 2.0 App

    7 NUTZUNG DER NEA SMART 2.0 APP Anwendung der App Die NEA SMART 2.0 App bietet Ihnen – egal wo Sie sich gerade Achtung, Gefahr. Jegliche Bedienung an der NEA befinden – vielfältige Möglichkeiten der Bedienung und Überwachung SMART 2.0 Basis darf nur durchgeführt werden, wenn Ihrer Anlage.
  • Seite 22 SMART 2.0 Basis über WLAN und LAN ausgeschaltet. WIFI/LAN schen den vorgenann- ten Sendefunktionen Das LAN Kabel in die (Keine, Direktverbin- NEA SMART 2.0 Basis dung, Serververbin- sowie in den Router/ dung) umgeschal- die Netzwerksteckdose tet werden. Die rechte einstecken.
  • Seite 23 Zustand sich die Sen- Sendefunktion wieder mit dem Schritt 2 gestartet werden. defunktion aktuell be- findet. NEA SMART 2.0 App einrichten Nachdem die Basis wie im vorher beschriebenen Kapitel erfolgreich mit Cloud Mode dem Internet verbunden ist, kann die App verbunden werden.
  • Seite 24 Nach dem Öffnen Nach erfolgreichem der App erscheint Abschluss der Re- der Startbildschirm. gistrierung muss die Unter dem Menü- Basis an der App punkt „Erstel- angemeldet werden. le Konto“ muss ein Dazu gibt es zwei eigenes Konto ein- Möglichkeiten: gerichtet werden. 1.) Einscannen des QR-Codes, der auf der Basis aufge-...

  • Seite 25: Batterie (Nur Batteriebetriebener Regler)

    Netzstecker angezeigt. Bei Auftreten der Störumeldung „Batterie schwach“, sind die Batterien zu wechseln. Öffnen Sie hierzu das Gehäuse des NEA SMART 2.0 Raumreglers (siehe Abb. 8-1) mit einem Schraubendreher (empfohlene Breite: 5 mm). Abb. 8-3 NEA SMART 2.0 Raumregler Deckel schließen Abhängig vom Montageort und der Nutzung der...

  • Seite 26: Fehlerbeschreibung

    9 FEHLERBESCHREIBUNG Störungen und mögliche Ursachen Im Raum wird es nicht warm. - Sollwert ist zu niedrig eingestellt. - Fenster ist offen, deshalb ist die Heizung auf reduzierten Betrieb gesprungen. - Batterie vom Regler ist leer, deshalb können keine Daten/Befehle an die Anlage gesendet werden.

  • Seite 27: Technische Daten Nea Smart

    Gehäuse weiß Gehäuse Lichtrahmen NEA SMART 2.0 Feuchte schwarz Tab. 10-1 Funktionsmerkmale der Varianten der NEA SMART 2.0 Raumregler Spannungsversorgung (Bustechnologie, Variante XBX) Über Zone Bus (ZOBUS) Spannungsversorgung (Funktechnologie, Variante XRX) 2 x LR03 (AAA) Alkali Batterie, Batterielebensdauer 2 Jahre Analogeingang NTC 10K für externen Temperaturfühler NEA SMART 2.0 Fernfühler...

  • Seite 28: Gehäusefarbe

    NEA SMART 2.0 Raumfühler Die Funktionsmerkmale der NEA SMART 2.0 Raumfühler sind durch den Namenszusatz (TBW, HBW,...) gekennzeichnet. Dabei wird folgende Nomenklatur verwendet NEA SMART 2.0 Raumregler XXX Gehäusefarbe W: weiß, Technologie B: Bustechnologie, R: Funktechnologie Sensor T: Temperaturfühler, H: Temperatur- und Feuchtefühler Ausstattung der verfügbaren Varianten...

  • Seite 29: Basiseinheiten

    3 W (ohne Stellantriebe, ohne R-Modul und U-Modul) Digitalausgänge 8 Triac Ausgänge für thermische Stellantriebe, Schaltkapazität 1 A induktionsfrei, 24 VAC, maximale Belastung pro Ausgang: 4 REHAU Stellantriebe UNI 24 V 4 Relais-Ausgänge (potenzialfreie Kontakte) 230 V, 5 A, Class II Sicherung Digitaleingänge...

  • Seite 30: Erweiterungseinheiten

    Erweiterungseinheiten NEA SMART 2.0 R-Modul 24 V Spannungsversorgung Durch ZOBUS (von NEA SMART 2.0 Basis 24 V) Spannungsversorgung für Stellantriebe 24 V AC ± 15 % / 50 Hz Digitalausgänge 8 Triac Ausgänge für thermische Stellantriebe, Schaltkapazität 1A, 24VAC, maximale Belastung pro Ausgang: 4 REHAU Stellantriebe UNI 24V 2 Relais-Ausgänge (potenzialfreie Kontakte) 230 V, 5 A, Class II...
  • Seite 31 NEA SMART 2.0 U-Modul Spannungsversorgung Über VDC Ausgang der NEA SMART 2.0 Basis 24 V Zusätzliche Spannungsversorgung 24 V AC ± 15 % / 50 Hz (wird nur für Analogausgang 0…10 V benötigt) Digitalausgänge 4 Relais-Ausgänge (potenzialfreie Kontakte) 230 V, 5A, Class II Digitaleingänge...
  • Seite 32 Zubehör NEA SMART 2.0 Transformator Primärspannung 230 V AC ± 15 % / 50 Hz Sekundärspannung 24 V AC ± 15 % / 50 Hz Leistung 60 VA Verlustleistung im Leerlauf < 2,5 W Integrierte Sicherung Thermische Sicherung @130 °C...
  • Seite 33 NEA SMART 2.0 VL/RL Fühler Sensortyp NTC 10K Genauigkeit ±5 % @25 °C Schutzart IP67 CE Konformität nach EN 60730 Abmessung Fühlerelement (B x H x T in mm) 45 x 5 x 5 Kabellänge Gehäusematerial Fühlerummantelung: Metall, Kabelummantelung: PVC (UL2517) Gehäusefarbe...
  • Seite 34 Stellantrieb UNI 230 V Betriebsspannung 230 V AC, +10 % ... –10 %, 50/60 V Betriebsleistung Einschaltstrom < 550 mA für max. 100 ms. Stellweg 4,0 mm Stellkraft 100 N ±5 % Schutzklasse / Schutzart II / IP54 CE Konformität nach EN 60730 Abmessungen (B x H x T in mm) 44 x 52 x 48...
  • Seite 35 NOTIZEN...
  • Seite 36 Unsere anwendungsbezogene Beratung in Wort und Schrift beruht auf langjährigen Erfahrungen sowie standardisierten Annahmen und erfolgt nach bestem Wissen. Der Einsatzzweck der REHAU Produkte ist abschließend in den technischen Produktinformationen beschrieben. Die jeweils gültige Fassung ist online unter www.rehau.com/TI einsehbar.
