5.6.4 Regelung Heizen und Kühlen mit einer Mischung aus verdrahteten und drahtlosen Raumreglern und einem U-Modul
(für einen gemischten Kreis)

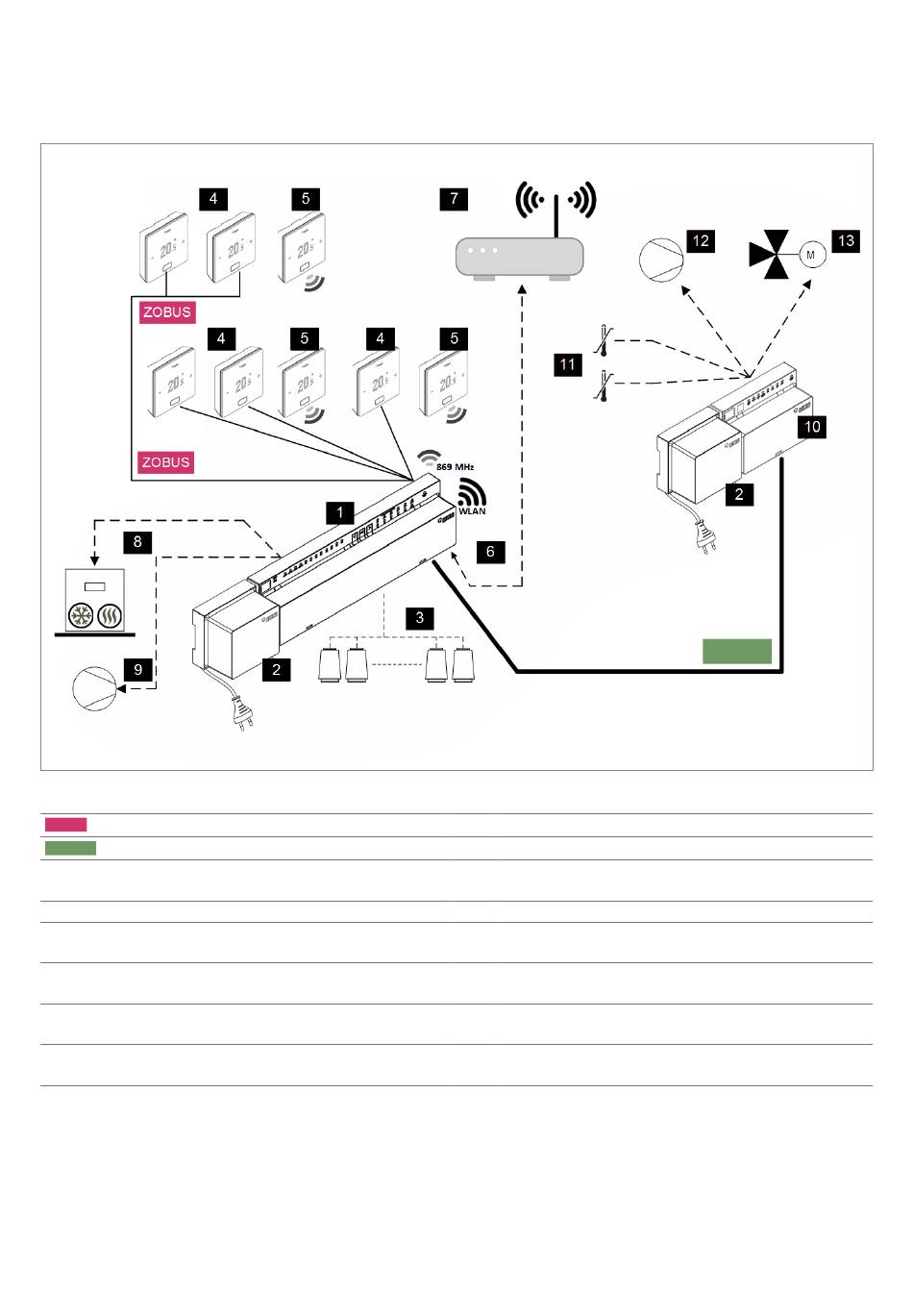

Abb. 5-5 NEA SMART 2.0 System, Raumregelung für Heizen/Kühlen mit Regelung eines gemischten Kreises
Zone Bus (ZOBUS) zur Anbindung der Raumregler
ZOBUS
System Bus zur Anbindung von Slaves und U-Modulen
SYSBUS
1 NEA SMART 2.0 Basis 24 V, zentrale Regeleinheit (Master)
für bis zu 8 Räume
2 NEA SMART 2.0 Transformator 24 V
3 Stellantriebe 24 V am Heizkreisverteiler
4 NEA SMART 2.0 Raumregler vertdrahtet, zum messen der
Raumtemperatur und Raumluftfeuchte
5 NEA SMART 2.0 Raumregler drahtlos, zum messen der
Raumtemperatur und Raumluftfeuchte
6 LAN/WLAN Schnittstelle zur Anbindung des Systems an
Router und Cloud
Tab. 5-13 NEA SMART 2.0 System, Raumregelung für Heizen/Kühlen mit Regelung eines gemischten Kreises
7 Router für WLAN/LAN-Netz im Haus und Verbindung zur Cloud
8 Anforderungssignal der Basis an Wärme-/Kälteerzeuger
9 Anforderungssignal der Basis an globale Pumpe
10 NEA SMART 2.0 U-Modul für gemischten Kreis
11 VL/RL-Sensor, Temperaturfühler um Vorlauf- und Rücklauftem-
peratur zu messen
12 Pumpe für gemischten Heizkreis
13 3-Wege Mischventil mit 0 ... 10 V Stellantrieb
(24 VAC, 0 ... 10 V Antrieb)
SYS B U S
