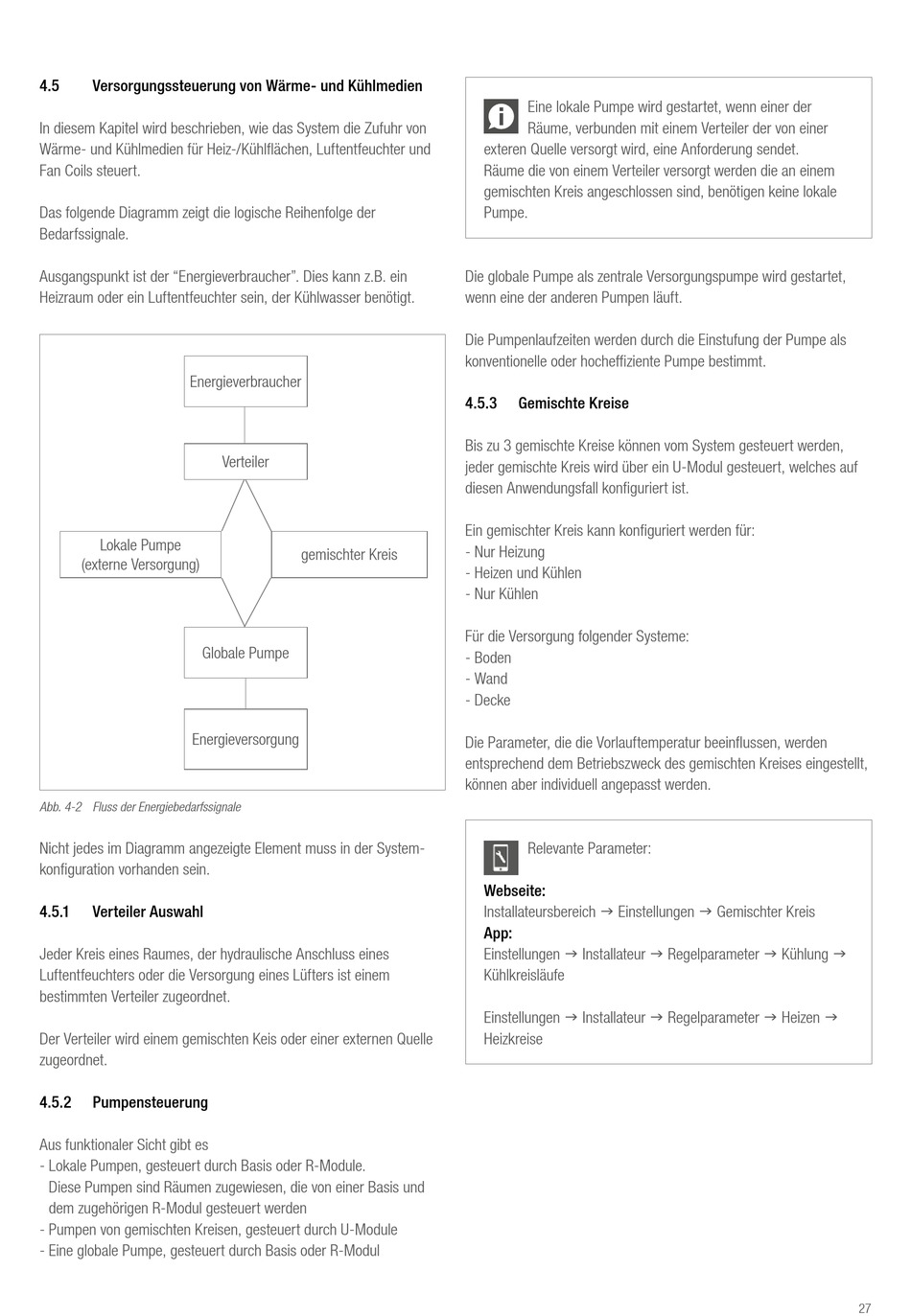

4.5 Versorgungssteuerung von Wärme- und Kühlmedien
In diesem Kapitel wird beschrieben, wie das System die Zufuhr von
Wärme- und Kühlmedien für Heiz-/Kühlflächen, Luftentfeuchter und
Fan Coils steuert.
Das folgende Diagramm zeigt die logische Reihenfolge der
Bedarfssignale.
Ausgangspunkt ist der "Energieverbraucher". Dies kann z.B. ein
Heizraum oder ein Luftentfeuchter sein, der Kühlwasser benötigt.
Energieverbraucher
Lokale Pumpe
(externe Versorgung)
Globale Pumpe
Energieversorgung
Abb. 4-2 Fluss der Energiebedarfssignale
Nicht jedes im Diagramm angezeigte Element muss in der System-
konfiguration vorhanden sein.
4.5.1 Verteiler Auswahl
Jeder Kreis eines Raumes, der hydraulische Anschluss eines
Luftentfeuchters oder die Versorgung eines Lüfters ist einem
bestimmten Verteiler zugeordnet.
Der Verteiler wird einem gemischten Keis oder einer externen Quelle
zugeordnet.
4.5.2

Pumpensteuerung

Aus funktionaler Sicht gibt es
- Lokale Pumpen, gesteuert durch Basis oder R-Module.
Diese Pumpen sind Räumen zugewiesen, die von einer Basis und
dem zugehörigen R-Modul gesteuert werden
- Pumpen von gemischten Kreisen, gesteuert durch U-Module
- Eine globale Pumpe, gesteuert durch Basis oder R-Modul
Verteiler
gemischter Kreis
Eine lokale Pumpe wird gestartet, wenn einer der
Räume, verbunden mit einem Verteiler der von einer
exteren Quelle versorgt wird, eine Anforderung sendet.
Räume die von einem Verteiler versorgt werden die an einem
gemischten Kreis angeschlossen sind, benötigen keine lokale
Pumpe.
Die globale Pumpe als zentrale Versorgungspumpe wird gestartet,
wenn eine der anderen Pumpen läuft.
Die Pumpenlaufzeiten werden durch die Einstufung der Pumpe als
konventionelle oder hocheffiziente Pumpe bestimmt.
4.5.3 Gemischte Kreise
Bis zu 3 gemischte Kreise können vom System gesteuert werden,
jeder gemischte Kreis wird über ein U-Modul gesteuert, welches auf
diesen Anwendungsfall konfiguriert ist.
Ein gemischter Kreis kann konfiguriert werden für:
- Nur Heizung
- Heizen und Kühlen
- Nur Kühlen
Für die Versorgung folgender Systeme:
- Boden
- Wand
- Decke
Die Parameter, die die Vorlauftemperatur beeinflussen, werden
entsprechend dem Betriebszweck des gemischten Kreises eingestellt,
können aber individuell angepasst werden.
Relevante Parameter:
Webseite:
Installateursbereich  Einstellungen  Gemischter Kreis
App:
Einstellungen  Installateur  Regelparameter  Kühlung 
Kühlkreisläufe
Einstellungen  Installateur  Regelparameter  Heizen 
Heizkreise
27
