3.2 Systemübersicht

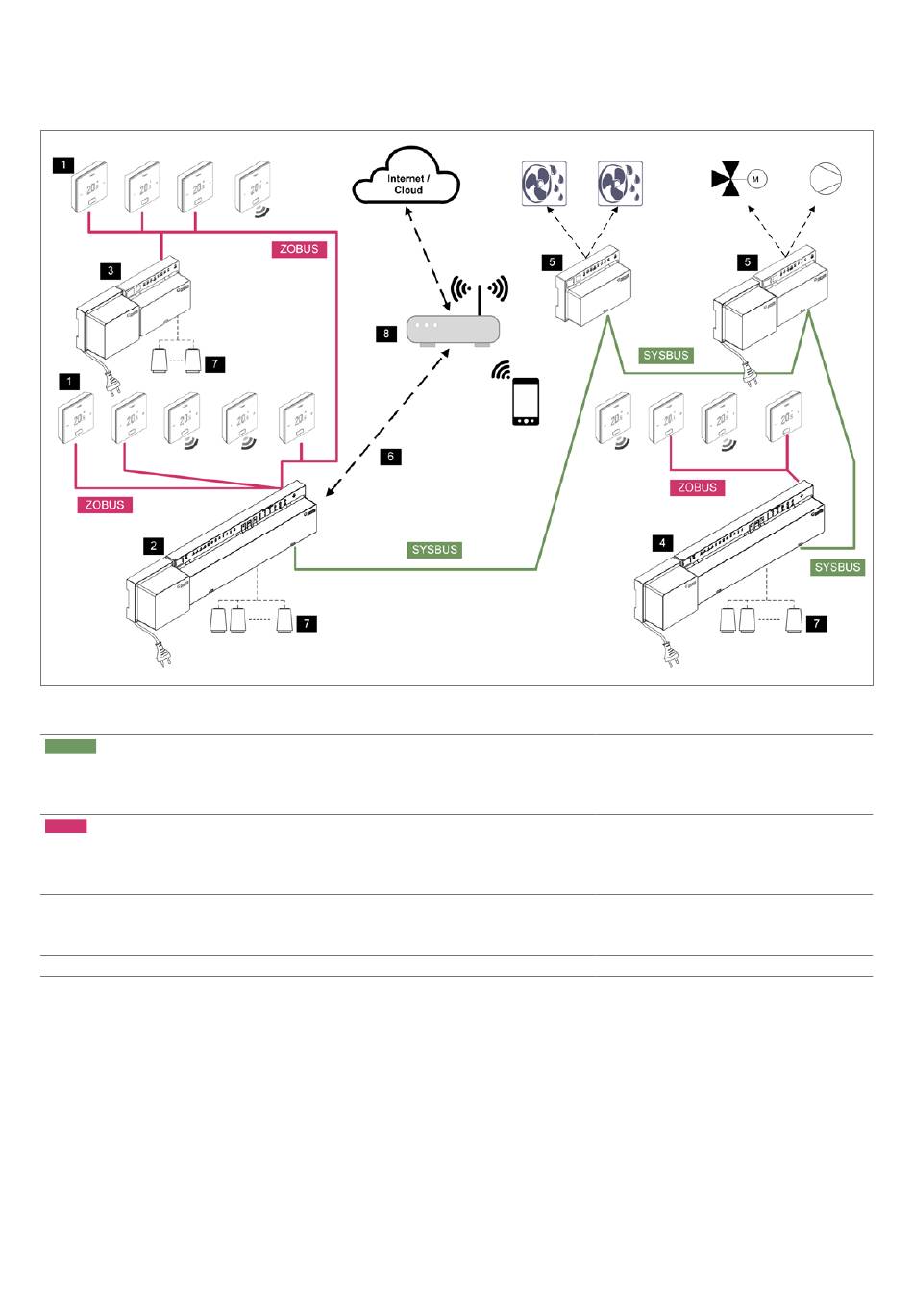

Abb. 3-2 Systemüberblick NEA SMART 2.0 für 24 V
SYSBUS
System Bus (4-Draht Bus,
geschirmtes Kabel)
ZOBUS
Zone Bus (ZOBUS, 2-Draht Bus,
Kabeltyp und Topologie weitgehend frei,
Polarität muss nicht beachtet werden)
1: NEA SMART 2.0 Raumregler mit Display
(Bus und Funk)
Tab. 3-1 Systemüberblick NEA SMART 2.0 - Details
2: NEA SMART 2.0 Basis 24 V, zentrale
Regeleinheit (Master) mit Transformator, für
bis zu 8 Räume
3: NEA SMART 2.0 R-Modul 24 V, Raum-
Erweiterungsmodul für 4 weitere Räume (mit
Transformator zur Versorgung der
Stellantriebe)
4: NEA SMART 2.0 Basis 24 V, zentrale
Regeleinheit (Slave) mit Transformator, für
weitere 8 Räume
5: NEA SMART 2.0 U-Modul 24 V, Univer-
sal-Erweiterungsmodul für gemischten Kreis,
Entfeuchter (mit Transformator zur Versorgung
des Mischermotors)
6: LAN-/WLAN-Schnittstelle für Anbindung
des Systems an Router und Cloud
7: Stellantriebe 24 V zur Ansteuerung der
Ventile der Heizkreisverteiler
8: Router
