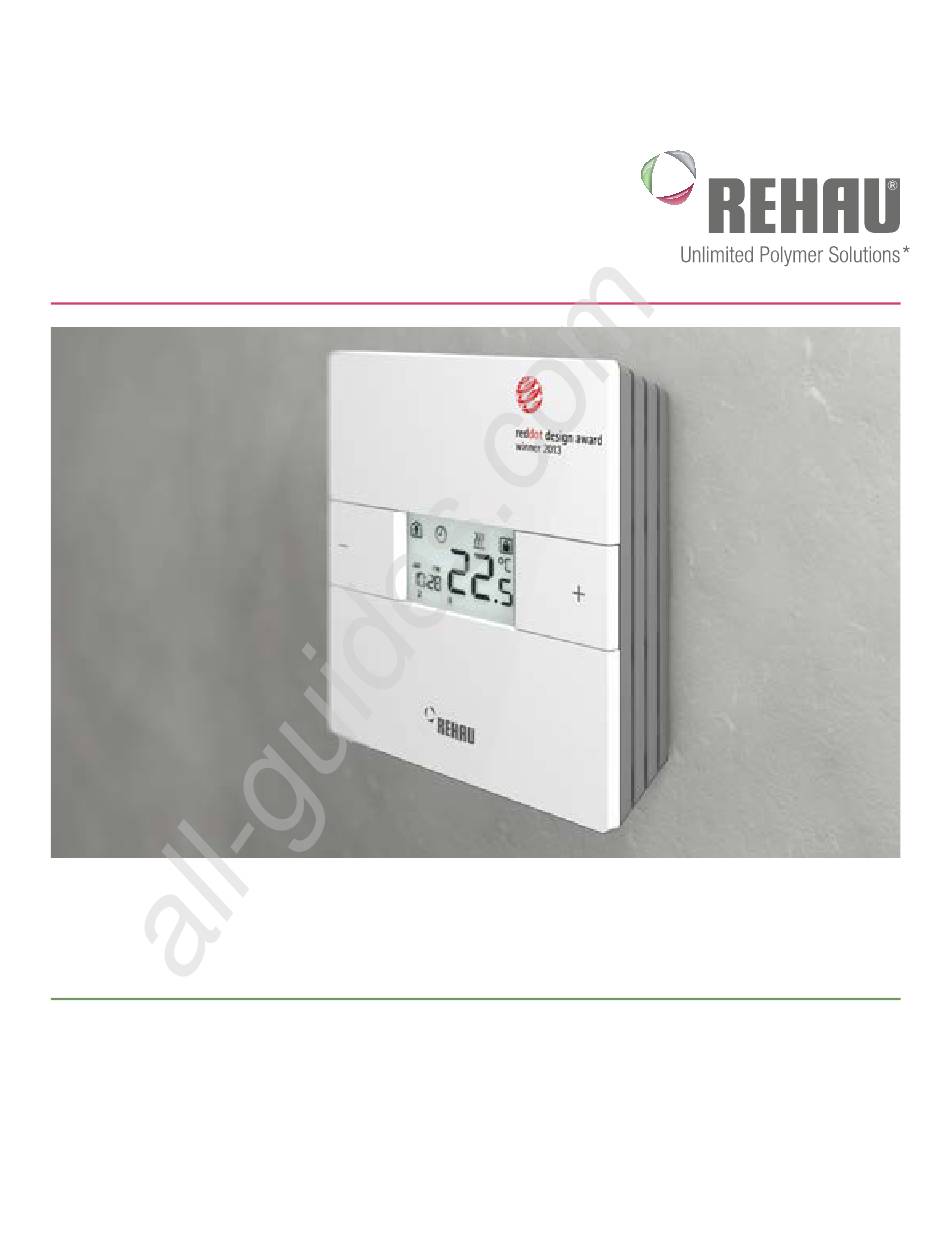

NEA HT 24 V & NEA HT 230 V
www.rehau.com
*Des solutions polymères à l'infini

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rehau NEA HT 24 V

Inhaltszusammenfassung für Rehau NEA HT 24 V

  • Seite 1 All manuals and user guides at all-guides.com Construction Automotive Industry NEA HT 24 V & NEA HT 230 V www.rehau.com *Des solutions polymères à l’infini...
  • Seite 2 Technische Daten REHAU ROOM THERMOSTAT USER INSTRUCTIONS AND QUICK INSTALLATION GUIDE . . . . . . . . . . . . . . 35...
  • Seite 3 Technical data PROSTOROVÝ TERMOSTAT REHAU NÁVOD K OBSLUZE A RYCHLÉ MONTÁŽI . . . . . . . . . . . . . . . . . . . . . . 55 Rozsah dodávky...
  • Seite 4 Informace k všeobecným funkcím Technické údaje TERMOSTATO AMBIENTE REHAU INSTRUCCIONES DE MANEJO Y GUÍA RÁPIDA DE MONTAJE . . . . . . . . . . . . 75 Volumen de suministro Introducción...
  • Seite 5 All manuals and user guides at all-guides.com RÉGULATEUR THERMIQUE REHAU NOTICE D’EMPLOI ET DE MONTAGE RAPIDE . . . . . . . . . . . . . . . . . . . . 95 Matériel fourni...
  • Seite 6 Γενικές πληροφορίες Χρήσης Τεχνικές πληροφορίες REHAU SZOBATERMOSZTÁT KEZELÉSI ÚTMUTATÓ ÉS RÖVID SZERELÉSI ÚTMUTATÓ . . . . . . . . . . . . . 135 Szállítási terjedelem...
  • Seite 7 Műszaki adatok TERMOSTATO AMBIENTE REHAU MANUALE UTENTE E QUICK GUIDE DI INSTALLAZIONE . . . . . . . . . . . . . . 155...
  • Seite 8 Technische gegevens REGULATOR POKOJOWY REHAU INSTRUKCJA OBSŁUGI I MONTAŻU . . . . . . . . . . . . . . . . . . . . . . . . 197...
  • Seite 9 Informacje na wyświetlaczu Informacje o ogólnych funkcjach Dane techniczne TERMOSTAT DE CAMERĂ REHAU INSTRUCŢIUNI PENTRU UTILIZATOR ŞI GHID DE INSTALARE RAPIDĂ . . . . . . . 217 Reperele din furnitura de livrare Introducere Conformitatea şi siguranţa produsului...
  • Seite 10 Date tehnice REHAU SOBNI REGULATOR UPUTSTVO ZA UPOTREBU I BRZU MONTAŽU . . . . . . . . . . . . . . . . . . . 237...
  • Seite 11 All manuals and user guides at all-guides.com Tehnički podaci ТЕРМОРЕГУЛЯТОР REHAU ИНСТРУКЦИИ ПОЛЬЗОВАТЕЛЯ И КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ . . 257 Объем поставки Введение Соответствие требованиям и безопасность Информация о безопасности Установка параметров, экспертный уровень Место установки Снятие крышки...
  • Seite 12 Information angående allmänna funktioner Tekniska data REHAU ODA TERMOSTATI KULLANMA KILAVUZU VE HIZLI MONTAJ TALIMATNAMESI . . . . . . . . . . . . 297 Tedarik kapsamı...
  • Seite 13 All manuals and user guides at all-guides.com Set değerinin ayarlanması İşletim modları Zaman programı Saat, tarih ve tatil modu Gösterge mesajları Genel fonksiyonlarla ilgili bilgiler Teknik veriler...
  • Seite 14 All manuals and user guides at all-guides.com...
  • Seite 15 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V REHAU RAUMREGLER BEDIENUNGSANLEITUNG UND SCHNELLMONTAGEANLEITUNG www rehau de...

  • Seite 16: Lieferumfang

    All manuals and user guides at all-guides.com Inhalt Informationen zu allgemeinen Lieferumfang Funktionen Einführung Technische Daten Produktkonformität und Sicherheit Sicherheitsinformationen Parametereinstellungen – Experte Montageposition Entfernung der Abdeckung Reglersteuerung und Anzeige Einstellen des Sollwertes Sicherheit Betriebsarten Zeitschaltprogramm Wichtige Info Zeit, Datum und Urlaubsbetrieb Anzeigemeldungen Ihr Vorteil Lieferumfang...

  • Seite 17: Einführung

    All manuals and user guides at all-guides.com Einführung Produktkonformität und Sicherheit Wir bedanken uns für Ihren Kauf des Produktkonformität REHAU Raumreglers Nea Nea HT ist ein Dieses Produkt erfüllt die Anforderungen programmierbarer digitaler Raumtempera- der folgenden EG Richtlinien: turregler, der in Ausführung 24V und 230V - Elektromagnetische Verträglichkeit...

  • Seite 18: Parametereinstellungen - Experte

    Abschluss in können für Ihre spezifische Anwendung leicht einem der folgenden Berufe entspricht: geändert werden Siehe Nea Service- und Expertenparameter unter www rehau de/nea - Elektriker oder Elektroniker Bitte beachten Sie, dass die Entsprechend den internationalen Parameterbereiche nur von einem...

  • Seite 19: Montageposition

    All manuals and user guides at all-guides.com 130cm Montageposition Um einen störungsfreien Betrieb und Montieren Sie den Regler nicht in der Nähe eine effiziente Steuerung zu einer Wärmequelle, hinter Vorhängen, an 130cm gewährleisten, sollte der Nea Raumregler Orten mit direkter Sonneneinstrahlung oder am besten in einem zugfreien Bereich mit in einem Bereich mit hoher Luftfeuchtigkeit einem Abstand von 130 cm vom Boden...

  • Seite 20: Wandmontage

    Wand Der Regler ist passend für 24V: 0,75 mm² – 1,5 mm² Kabelquerschnitt Unterputzdosen mit einem Lochabstand von 55 mm 60 mm 8 mm * maximale Größe des Schraubenkopfes 88 mm 75 mm Verdrahtung Nea HT 24 V & 230 V 60 mm Sicherung...

  • Seite 21: Nea Ht Verdrahtung

    All manuals and user guides at all-guides.com Nea HT Verdrahtung 230 V AC / 0,2 A 230 V AC Ohmsche Last 24 V AC / 1 A 24 V AC Ohmsche Last Optional: 230 V 24 V L/L1 N/L2 Externes Zeitschaltprogramm Max.
  • Seite 22 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Ohmsche Last 24 V AC / 1 A 24 V AC Ohmsche Last Optional: 230 V 24 V Externes Zeitschaltprogramm L/L1 N/L2 Max. 5 Stellantriebe Max.
  • Seite 23 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Ohmsche Last 24 V AC / 1 A 24 V AC Ohmsche Last L/L1 N/L2 230 V 24 V Schaltuhr (Phasengleichheit) Last (Thermische Stellantriebe) Neutralleiter Phase 230 V...
  • Seite 24 All manuals and user guides at all-guides.com Stellen Sie sicher, dass das Kabel Stellen Sie sicher, dass die zwei sich innerhalb des markierten Pfeile zueinander ausgerichtet sind, Bereichs befindet bevor Sie das Gehäuse schließen Positionieren Sie die vordere Abdeckung Fixieren Sie das Scharnier auf dem hinteren Gehäuse so, dass die Scharnierclips zueinander ausgerichtet sind Positionieren Sie den Rasthaken der...

  • Seite 25: Entfernung Der Abdeckung

    All manuals and user guides at all-guides.com hinteren Gehäuse und schließen Sie es Empfohlene Breite für das Werkzeug: 5 mm Entfernen Sie die Abdeckung vom hinteren Gehäuse Vergewissern Sie sich, dass der Rasthaken korrekt schließt Entfernung der Abdeckung Drücken Sie den Rasthaken der Abdeckung vorsichtig mit einem Werkzeug Entfernen Sie die Abdeckung und nach oben...

  • Seite 26: Reglersteuerung Und Anzeige

    All manuals and user guides at all-guides.com Reglersteuerung und Anzeige Die Parametereinstellungen für den Erstmaliges Einschalten Installateur und die Zeitschaltpro- gramme bleiben bei Stromausfall dauerhaft gespeichert Tastenbelegung 1234567 Temperatur absenken Auch „Zurück“ in den Menü-Einstellungen Temperatur erhöhen Auch „Vorwärts“ in den Menü-Einstellungen Eingabe / Beenden Nach dem Einschalten werden alle LCD Segmente für zwei Sekunden eingeschaltet.
  • Seite 27 All manuals and user guides at all-guides.com LCD Symbol Anzeige Beschreibung Erklärung Temperatur Zeigt die tatsächliche Raumtemperatur (R) oder Sollwert (S) Der Sollwert ist Ihre gewünschte Raumtemperatur Raumtemperatur Die angezeigte Temperatur ist die gegenwärtige Raumtemperatur Sollwert Die angezeigte Temperatur ist die gewünschte Raumtemperatur Heizbetrieb aktiv Heizungsbetrieb ist aktiv Normalbetrieb...

  • Seite 28: Einstellen Des Sollwertes

    All manuals and user guides at all-guides.com Einstellen des Sollwertes Betriebsarten Reduzierung des Sollwertes Wahl der Betriebsart - Standardregler oder oder oder oder oder oder Um den Sollwert zu sehen, drücken Sie einmal Normalbetrieb: Standard Sollwert 22°C (siehe Information auf nächster Seite). Reduzierter Betrieb: Standard Sollwert 18°C Automatischer Betrieb: Nur zutreffend, wenn externes Zeitschaltprogramm angeschlossen ist...
  • Seite 29 All manuals and user guides at all-guides.com Frostschutz aktiv Sobald die Temperatur auf Party Betriebsart unter 5°C sinkt, wird das Heizventil oder 5 Sek aktiviert oder Wenn ein Zeitschaltprogramm aktiviert ist und die Uhr angezeigt wird, dann ist die Änderung des Sollwertes oder temporär Der manuell eingestellte Sollwert 5 Sek...
  • Seite 30 All manuals and user guides at all-guides.com Zeitschaltprogramm falls nicht benötigt, oder 5 Sek 2x schnell oder siehe Legende oder oder oder oder oder oder falls benötigt, oder 7-11 2x schnell oder...

  • Seite 31: Beispieleinstellung

    All manuals and user guides at all-guides.com Zeit, Datum und Urlaubsbetrieb Beispieleinstellung P1 6:00 - 12:00 Zeit einstellen P2 17:00 - 22:00 5 Sek P3 --:-- - --:-- 2x schnell Indikator Erklärung Programm für die ganze Woche 1234567 oder Programm für Mon bis Sa und für So 123456/7 siehe 6/11 Programm für Mon bis Fr und für Sa/So...

  • Seite 32: Datum Einstellen

    All manuals and user guides at all-guides.com Datum einstellen Urlaubsbetrieb einstellen 2x schnell 2x schnell oder oder oder oder oder oder 2x schnell oder 2x schnell...
  • Seite 33 Bei Flächenheizungssystemen muss diese Die Frostschutzanzeige bleibt Optimierungsfunktion sehr sensibel bestehen, bis eine beliebige Taste angewendet werden gedrückt wird Reinigung des REHAU Raumreglers Nea Informationen zu allgemeinen Verwenden Sie für die Reinigung nur ein Funktionen weiches, trockenes, lösungsmittelfreies Ventilschutz Tuch Um die Ventile zu schützen, wird der...

  • Seite 34: Anlage Durch Einen Fachmann Zu Überprüfen

    All manuals and user guides at all-guides.com Anlage durch einen Fachmann zu Technische Daten überprüfen Nea HT 230 V Nea HT 24 V*** Betriebsspannung 230 V-AC +/- 10 % 24V-AC + 20 % - 10 % Schaltstrom max 0,2 A*...
  • Seite 35 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V REHAU ROOM THERMOSTAT USER INSTRUCTIONS AND QUICK INSTALLATION GUIDE www rehau co uk...
  • Seite 36 All manuals and user guides at all-guides.com Contents General function information Scope of supply Technical data Introduction Product compliance and safety Safety information Installer parameter settings, expert level 38 Mounting position and installation Removing cover from the Nea Thermostat control and display Adjusting set temperature Safety Operational modes...

  • Seite 37: Safety Information

    All manuals and user guides at all-guides.com Introduction Product compliance and safety Thank you for purchasing the REHAU room Product compliance thermostat Nea The Nea HT is a program- This product is CE compliant and meets the mable digital room thermostat which is...
  • Seite 38 See the Nea Service and Expert officially acknowledged degree in one of the Parameters section at www rehau com/nea following professions: Please note that the parameter - Electrical Equipment Installer or sections must only be entered by an...
  • Seite 39 All manuals and user guides at all-guides.com 130cm Mounting position and installation To ensure trouble free operation and not position the thermostat near any heat 130cm efficient control The room source, behind curtains, direct sunlight or in thermostat Nea is best positioned in a draft an area of high humidity - free area and at 130 cm from the floor Do 130cm...
  • Seite 40 All manuals and user guides at all-guides.com Installation Wall mounting Wiring connections For wall mounting, mark and mount the rear Solid and stranded wire case to the wall The Nea is suitable for wall 230V: 1 5 mm² square boxes with a center hole distance of 24V: 0 75 mm²...
  • Seite 41 All manuals and user guides at all-guides.com Nea HT wiring 230 V AC / 0.2 A 230 V AC Resistive Load 24 V AC / 1 A 24 V AC Resistive Load 230 V 24 V Optional External Time Switch L/L1 N/L2 Max.
  • Seite 42 All manuals and user guides at all-guides.com 230 V AC / 0.2 A 230 V AC Resistive Load 24 V AC / 1 A 24 V AC Resistive Load 230 V 24 V Optional External Time Switch L/L1 N/L2 Max. 5 Thermal Actuators Max.
  • Seite 43 All manuals and user guides at all-guides.com 230 V AC / 0.2 A 230 V AC Resistive Load 24 V AC / 1 A 24 V AC Resistive Load L/L1 N/L2 230 V 24 V External time switch (Phase balance) Load (Thermal Actuators) Neutral Phase...
  • Seite 44 All manuals and user guides at all-guides.com Ensure that the cable is contained Ensure that the two arrows are within the shaded area aligned properly before closing Locate the front cover on rear case, Locate hinge first ensuring that the hinged clips are located first...
  • Seite 45 All manuals and user guides at all-guides.com Gently locate the cover locking clip in Recommended width 5 mm for tool rear case location and close it Pull the base of the cover assembly away from rear case Ensure cover locking clip is secure in the rear case Removing cover from the Nea Use tool to gently push the cover...

  • Seite 46: Key Assignment

    All manuals and user guides at all-guides.com Thermostat control and display nently stored on power failure Powering up for the first time Key assignment Decrease temperature Also back in menu settings Increase temperature Also forward in 1234567 menu settings Enter / Exit Flashing symbols or numbers are changeable After power up, all LCD segments are turned on...
  • Seite 47 All manuals and user guides at all-guides.com LCD icon Indicator Description Explanation Temperature Shows the actual room (R) temperature or the set (S) point temperature The set point temperature is your required room temperature Room temperature The displayed temperature is the current room temperature Set point temperature The displayed temperature is the required room temperature Heating active...

  • Seite 48: Operational Modes

    All manuals and user guides at all-guides.com Adjusting set temperature Operational modes Reducing set temperature Selection - Standard thermostat To view the set point temperature only press once Normal operation: Default set point 22ºC (see information on next page). Reduced operation: Default set point 18ºC Auto operation: Only with external time switch Operational mode off (optional) When the Nea is set to OFF there is...
  • Seite 49 All manuals and user guides at all-guides.com temperature falls below 5 ºC the heating Party mode valve will be activated 5 sec If a time switch is activated and the clock is displayed then the change in set temperature is temporary The set point will return to normal / reduced on next time switch program change If the clock is not 5 sec...
  • Seite 50 All manuals and user guides at all-guides.com Time switch program if not required, step 13 5 sec 2x quickly see caption if required, steps 7-11 2x quickly...

  • Seite 51: Setting Time

    All manuals and user guides at all-guides.com Time, date and holiday mode Example for setting P1 6:00 - 12:00 Setting time P2 17:00 - 22:00 5 sec P3 --:-- - --:-- 2x quickly Indicator Explanation All week programmer 1234567 Program for Mon to Sat and for Sun 123456/7 see 6/11 Program for Mon to Fri and for Sat/Sun...

  • Seite 52: Setting Date

    All manuals and user guides at all-guides.com Setting date Setting holiday mode 2x quickly 2x quickly 2x quickly 2x quickly...

  • Seite 53: Display Messages

    All manuals and user guides at all-guides.com Display messages Pulse width modulation Room temperature control is achieved by opening and closing the circuit control valves for defined times The opening time of the valves is determined by the required energy supply PI control The PI control adjusts the control signal Frost protection is active...

  • Seite 54: Technical Data

    Insofar as the intended application deviates from that described in the relevant Technical Information brochure, the user must consult REHAU and must receive express written Nea HT 230 V Nea HT 24 V*** consent from REHAU before commencing this utilization If...
  • Seite 55 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V PROSTOROVÝ TERMOSTAT REHAU NÁVOD K OBSLUZE A RYCHLÉ MONTÁŽI www rehau cz...

  • Seite 56: Rozsah Dodávky

    All manuals and user guides at all-guides.com Obsah Zobrazovaná hlášení Rozsah dodávky Informace k všeobecným funkcím Úvod Technické údaje Prohlášení o shodě a bezpečnost Bezpečnostní informace Nastavení parametrů autorizovaným technikem Montážní poloha Odstranění krytu Ovládání termostatu a ukazatele Bezpečnost Nastavení požadované hodnoty Druhy provozu Důležité...

  • Seite 57: Bezpečnostní Informace

    Úvod Prohlášení o shodě a bezpečnost Děkujeme vám za zakoupení termostatu Prohlášení o shodě Nea od firmy REHAU Nea HT je programo- Tento výrobek splňuje základní požadavky vatelný digitální prostorový termostat, který následujících směrnic EU: je k dostání v provedení 24V a 230V, a který...
  • Seite 58 Tyto parametry je možné pro následujících profesí: vaše specifické použití jednoduše měnit viz Nea Service a Expertenparametern na - elektrikář nebo elektronik www rehau cz/nea Podle mezinárodních ustanovení nebo Prosím respektujte, že oblasti srovnatelných profesí v rámci vaší parametrů smí zadávat pouze specifické...
  • Seite 59 All manuals and user guides at all-guides.com 130cm Montážní poloha Neumisťujte termostat do blízkosti zdroje Aby zaručoval termostat Nea tepla, za závěsy, na místech s přímým 130cm bezporuchový provoz a efektivní slunečním zářením nebo v oblasti s vysokou ovládání, měl by být instalován nejlépe v vzdušnou vlhkostí...
  • Seite 60 24V: 0,75 mm² – 1,5 mm² průřez kabelu vzdáleností otvorů 60 mm 55 mm 8 mm * maximální velikost hlavy šroubu 88 mm 75 mm Zapojení Nea HT 24 V & 230 V 60 mm Pojistka...
  • Seite 61 All manuals and user guides at all-guides.com Zapojení Nea HT 230 V AC / 0,2 A 230 V AC Odporová zátěž 24 V AC / 1 A 24 V AC Odporová zátěž Volitelné: Externí časový 230 V 24 V spínací program L/L1 N/L2 Max.
  • Seite 62 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Odporová zátěž 24 V AC / 1 A 24 V AC Odporová zátěž Volitelné: Externí časový 230 V 24 V spínací program L/L1 N/L2 Max.
  • Seite 63 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Odporová zátěž 24 V AC / 1 A 24 V AC Odporová zátěž L/L1 N/L2 230 V 24 V Spínací hodiny (stejná fáze) Zatížení (tepelné servopohony) Neutrální...
  • Seite 64 All manuals and user guides at all-guides.com Zajistěte, aby kabel byl uvnitř Před uzavřením pláště zajistěte, aby označené oblasti obě šipky byly v jedné rovině Umístěte přední kryt na zadním plášti Zafixujte závěs tak, aby packy závěsů byly navzájem v jedné...

  • Seite 65: Odstranění Krytu

    All manuals and user guides at all-guides.com Doporučená šířka nástroje: 5 mm Odstraňte kryt ze zadního pláště Ujistěte se, že západka správně zavírá Odstranění krytu Pomocí nástroje stlačte západku krytu opatrně směrem nahoru Odstraňte kryt a uschovejte ho na bezpečném místě...
  • Seite 66 All manuals and user guides at all-guides.com Ovládání termostatu a ukazatele Nastavení parametrů pro instalatéra a První zapnutí časové spínací programy zůstávají při výpadku proudu trvale uloženy v paměti Popis tlačítek Snížit teplotu Také „zpět“ v nastavení 1234567 menu Zvýšit teplotu Také „dopředu“ v nastavení...
  • Seite 67 All manuals and user guides at all-guides.com LCD symbol Ukazatel Popis Vysvětlení Teplota Ukazuje skutečnou teplotu v místnosti (R) nebo požadovanou hodnotu (S) Požadovaná teplota je vaše požadovaná teplota v místnosti Teplota prostoru Označená teplota je momentální teplota v místnosti Požadovaná...

  • Seite 68: Nastavení Požadované Hodnoty

    All manuals and user guides at all-guides.com Nastavení požadované hodnoty Druhy provozu Redukce požadované hodnoty Volba druhu provozu - standardní termostat nebo nebo nebo nebo nebo nebo Abyste viděli požadovanou hodnotu, stiskněte jednou Normální provoz: Standardní požadovaná (viz informace na následující straně). hodnota 22°C Redukovaný...
  • Seite 69 All manuals and user guides at all-guides.com časový spínací program je aktivní: redukovaný provoz Pokud je termostat Nea nastaven na OFF/AUS je aktivní automatická Režim Party ochrana před mrazem Jakmile teploty nebo 5 sek poklesnou pod 5°C, aktivuje se topný ventil nebo Pokud je aktivován časový...
  • Seite 70 All manuals and user guides at all-guides.com Časový spínací program v případě, že není potřeba, 13 nebo 5 sek 2x rychle nebo viz legenda nebo nebo nebo nebo nebo nebo v případě nebo potřeby, 7-11 2x rychle nebo...
  • Seite 71 All manuals and user guides at all-guides.com Čas, datum a provoz o dovolené Příklad nastavení P1 6:00 - 12:00 Nastavit čas P2 17:00 - 22:00 5 sek P3 --:-- - --:-- 2x rychle Ukazatel Vysvětlení Program na celý týden 1234567 nebo Program pro Po až...
  • Seite 72 All manuals and user guides at all-guides.com Nastavit datum Nastavit provoz o dovolené 2x rychle 2x rychle nebo nebo nebo nebo nebo nebo 2x rychle nebo 2x rychle...
  • Seite 73 U plošných otopných systémů se musí tato Er 6 – Zkratované čidlo pokojové teploty optimalizační funkce použít velmi citlivě Hlášení ochrany proti mrazu setrvá, Čištění termostatu Nea od firmy REHAU dokud nestisknete libovolné tlačítko Pro čištění používejte pouze měkký, suchý hadřík bez rozpouštědel Informace k všeobecným funkcím .

  • Seite 74: Technické Údaje

    Pokud je plánovaný jiný způsob použití, než je popsáno v příslušné platné technické informaci, musí to uživatel konzultovat s firmou REHAU a vyžádat si před použitím Nea HT 230 V Nea HT 24 V*** výslovný písemný souhlas firmy REHAU Pokud by k tomu Provozní...
  • Seite 75 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V TERMOSTATO AMBIENTE REHAU INSTRUCCIONES DE MANEJO Y GUÍA RÁPIDA DE MONTAJE www rehau es...

  • Seite 76: Volumen De Suministro

    All manuals and user guides at all-guides.com Contenidos Mensajes en el display Volumen de suministro Información sobre funciones generales 93 Introducción Datos técnicos Conformidad del producto y seguridad Informaciones sobre seguridad Parámetros para servicio técnico y de nivel experto Ubicación de instalación y montaje Desmontaje de la tapa Mandos del termostato y display Seguridad...

  • Seite 77: Informaciones Sobre Seguridad

    2004/108/CE de su instalación de calefacción - Directiva de Baja Tensión 2006/95/EC Al adquirir el termostato ambiente REHAU Informaciones sobre seguridad Nea se ha decidido por un termostato Utilización conforme al uso previsto electrónico que permite regular individual-...
  • Seite 78 Ver sección Servicio Nea Parámetros Experto en - Electricista o técnico electrónico www rehau es/nea De acuerdo con la normativa internacional, Tenga por favor en cuenta que así como en correspondencia con las únicamente pueden acceder a los profesiones equivalentes con arreglo a la niveles de parámetros el instalador o una...
  • Seite 79 All manuals and user guides at all-guides.com 130cm Ubicación de instalación y montaje Para garantizar un correcto termostato cerca de una fuente de calor, funcionamiento y un control eficiente detrás de cortinas, en puntos expuestos a 130cm se ubicará iel termostato ambiente Nea la radiación solar directa o en un recinto detrás de una puerta, a una altura de 130 con una elevada humedad ambiente...

  • Seite 80: Montaje Mural

    24V: Sección máx 0,75 mm² – 1,5 mm² a una distancia de 60 mm 55 mm 8 mm * tamaño máximo de la cabeza del tornillo 88 mm 75 mm Cableado Nea HT 24 V & 230 V 60 mm Fusible...
  • Seite 81 All manuals and user guides at all-guides.com Cableado Nea HT 230 V AC / 0.2 A 230 V AC Carga resistiva 24 V AC / 1 A 24 V AC Carga resistiva Programador horario 230 V 24 V externo opcional L/L1 N/L2 Máx.
  • Seite 82 All manuals and user guides at all-guides.com 230 V AC / 0.2 A 230 V AC Carga resistiva 24 V AC / 1 A 24 V AC Carga resistiva Programador horario 230 V 24 V externo opcional L/L1 N/L2 Máx. 5 actuadores térmicos Máx.
  • Seite 83 All manuals and user guides at all-guides.com 230 V AC / 0.2 A 230 V AC Carga resistiva 24 V AC / 1 A 24 V AC Carga resistiva L/L1 N/L2 230 V 24 V Programador horario externo Carga (actuadores térmicos) Neutral Fase 230 V...
  • Seite 84 All manuals and user guides at all-guides.com Asegúrese de que el cable se Antes de cerrar la caja asegúrese de encuentra dentro de la zona que las dos flechas quedan sombreada enfrentadas Coloque la tapa sobre la base de la Encaje la bisagra caja, de forma que las pestañas de bisagra coincidan con los orificios receptores...
  • Seite 85 All manuals and user guides at all-guides.com la caja y cierre la caja Anchura recomendada de la herramienta: 5 mm Desprenda por abajo la tapa de la base de la caja Asegúrese de que el gancho de retención cierra correctamente Desmontaje de la tapa Utilice una herramienta para presionar con cuidado el clip de bloqueo de la tapa...
  • Seite 86 All manuals and user guides at all-guides.com Mandos del termostato y display Los ajustes de los parámetros de Primer encendido instalador y los programas horarios están grabados en la memoria y no se pierden en caso de un corte del fluido eléctrico 1234567 Mandos del termostato...
  • Seite 87 All manuals and user guides at all-guides.com Iconos LCD Indicador Descripción Explicación Temperatura Indica la temperatura ambiente real (R) o de consigna (S) El valor de consigna es la temperatura ambiente que usted requiere Temperatura ambiente La temperatura indicada es la temperatura ambiente actual Valor de consigna La temperatura indicada es la temperatura ambiente requerida Calefacción activada...

  • Seite 88: Modos Operativos

    All manuals and user guides at all-guides.com Ajuste del valor de consigna Modos operativos Reducción del valor de consigna Elección – Termostato estándar Para consultar el valor de consigna pulse 1 vez Modo normal: Valor de consigna predet. 22°C (ver la información en la página siguiente) Modo temp.
  • Seite 89 All manuals and user guides at all-guides.com automática contra congelación, que provoca Programa horario activado: modo de temp. reducida la apertura de la válvula de calefacción tan pronto como la temperatura cae por debajo Modo “Party” de 5°C 5 seg Cuando hay conectado un programa horario externo y se muestra el reloj, la modificación de la temperatura de consigna es...
  • Seite 90 All manuals and user guides at all-guides.com Programa horario si no se precisa, paso 13 5 seg 2 x rápido ver leyenda si se precisa, pasos 7-11 2 x rápido...

  • Seite 91: Ajuste De La Hora

    All manuals and user guides at all-guides.com Hora, fecha y modo para vacaciones Ejemplo de ajuste P1 6:00 - 12:00 Ajuste de la hora P2 17:00 - 22:00 5 seg P3 --:-- - --:-- 2 x rápido Indicador Explicación Programa para toda la semana 1234567 Programa para Lu a Sa y para Do 123456/7...

  • Seite 92: Ajuste De La Fecha

    All manuals and user guides at all-guides.com Ajuste de la fecha Ajuste del modo para vacaciones 2 x rápido 2 x rápido 2 x rápido 2 x rápido...
  • Seite 93 Limpieza del termostato REHAU Nea Información sobre funciones generales Utilice para la limpieza sólo un paño suave, Protección de las válvulas...

  • Seite 94: Datos Técnicos

    Tensión de servicio 230 V-AC +/- 10 % 24 V-AC + 20 % - 10 % de REHAU En caso de no cumplir con este requisito, la Corriente conmutación 0 2 A* 1 A* aplicación pasa a ser de la exclusiva responsabilidad del...
  • Seite 95 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V RÉGULATEUR THERMIQUE REHAU NOTICE D’EMPLOI ET DE MONTAGE RAPIDE www rehau fr...

  • Seite 96: Matériel Fourni

    All manuals and user guides at all-guides.com Sommaire Informations générales Matériel fourni Données techniques Introduction Conformité du produit et sécurité Informations de sécurité Réglage des paramètres par l’installateur 98 Position de montage Enlèvement du capot Commande du régulateur et affichage 106 Réglage valeur de consigne Sécurité...

  • Seite 97: Informations De Sécurité

    Introduction Conformité du produit et sécurité Nous vous remercions pour votre achat Conformité du produit d’un régulateur REHAU Nea Nea HT est un Ce produit répond aux principales exigences régulateur thermique standard à program- des directives CE suivantes : mation numérique, disponible en 24 V et - Directive sur la compatibilité...
  • Seite 98 Veuillez vous reporter au Service professions suivantes : et expertise paramétrages Nea sous www rehau fr/nea - Electricien ou électronicien Veuillez noter que les plages de Conformément aux dispositions internation- paramètres ne peuvent être entrées ales ainsi qu’aux professions comparables...

  • Seite 99: Position De Montage

    All manuals and user guides at all-guides.com 130cm Position de montage Pour optimiser le fonctionnement et Ne placez pas le régulateur à proximité l’efficience des commandes, nous d’une source de chaleur, derrière des 130cm préconisons de placer le régulateur Nea à rideaux, à...

  • Seite 100: Montage Mural

    60 mm ) 0,75 mm² – 1,5 mm² 55 mm * Taille maximale des têtes de vis 8 mm 88 mm 75 mm Câblage du Nea HT 24 V & 230 V 60 mm Fusible...
  • Seite 101 All manuals and user guides at all-guides.com Câblage du Nea HT 230 V AC / 0,2 A 230 V AC charge ohmique 24 V AC / 1 A 24 V AC charge ohmique option : 230 V 24 V L/L1 N/L2 programmateur externe 5 actionneurs au maxi Programmateur (en phase)
  • Seite 102 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC charge ohmique 24 V AC / 1 A 24 V AC charge ohmique option : 230 V 24 V programmateur externe L/L1 N/L2 5 actionneurs au maxi 5 actionneurs au maxi Programmateur (en phase) Charge (actionneurs thermiques)
  • Seite 103 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC charge ohmique 24 V AC / 1 A 24 V AC charge ohmique L/L1 N/L2 230 V 24 V Programmateur (en phase) Charge (actionneurs thermiques) Conducteur neutre Phase 230 V...
  • Seite 104 All manuals and user guides at all-guides.com Assurez-vous que le câble soit à Assurez-vous que les deux flèches l’intérieur de la zone délimitée soient en face l’une de l’autre, avant de fermer le boîtier Positionnez le capot de façade par rapport à...
  • Seite 105 All manuals and user guides at all-guides.com Largeur d’outil préconisée : 5 mm Détachez la partie inférieure du capot de l’arrière du boîtier Assurez-vous du bon accrochage Enlèvement du capot Appuyez à l’aide d’un outil sur le crochet de fermeture pour le relever soigneusement Ôtez le capot et conservez-le en un lieu sûr...
  • Seite 106 All manuals and user guides at all-guides.com Commande du régulateur et affichage Les réglages des paramètres Première mise en route effectués par l’installateur et la programmation horaire restent durablement en mémoire en cas de coupure de courant Fonctions des touches 1234567 Baisser la température Ou encore «...
  • Seite 107 All manuals and user guides at all-guides.com Symbole LCD Indicateur Description Explication Température Indique la température réelle de la pièce (R) ou la valeur de consigne (S) La valeur de consigne est la température souhaitée dans la pièce Température pièce La température indiquée est la température actuelle de la pièce Valeur de consigne La température indiquée est la température souhaitée pour la pièce...

  • Seite 108: Modes De Fonctionnement

    All manuals and user guides at all-guides.com Réglage valeur de consigne Modes de fonctionnement Réduction valeur de consigne Choix du mode - régulateur standard Pour visualiser la valeur de consigne, appuyez une fois Mode normal : valeur consigne par défaut 22 ºC (voir l’information page suivante).
  • Seite 109 All manuals and user guides at all-guides.com Programmateur actif ; mode réduit automatiquement activée La valve de chauffage s’active dès que la température Mode fête chute au-dessous de 5°C 5 sec Avec une connexion à un program- mateur et un affichage de l’horloge, la modification de la valeur de consigne est temporaire La valeur de consigne ne s’applique que jusqu’au prochain point...

  • Seite 110: Programmateur Horaire

    All manuals and user guides at all-guides.com Programmateur horaire si non utile suivez 13 5 sec rapidement cf légende si nécessaire répétez 7-11 rapidement...

  • Seite 111: Réglage De L'heure

    All manuals and user guides at all-guides.com Heure, date et mode congés Exemple de réglage P1 6:00 - 12:00 Réglage de l’heure P2 17:00 - 22:00 5 sec P3 --:-- - --:-- 2 x rapide Indicateur Explication Programme semaine complète 1234567 Programme du Lu au Sa et du Di 123456/7...

  • Seite 112: Réglage De La Date

    All manuals and user guides at all-guides.com Réglage de la date Réglage mode congés rapidement rapidement rapidement rapidement...

  • Seite 113: Informations Générales

    All manuals and user guides at all-guides.com Messages écran Modulation de largeur d’impulsion La régulation de la température est obtenue par l’ouverture et la fermeture de la valve de régulation des circuits pendant des durées définies Le temps d’ouverture des valves est déterminé...

  • Seite 114: Données Techniques

    Dans la mesure où l’on prévoit une autre application que celle décrite dans l’information technique en vigueur, l’utilisateur devra consulter REHAU et se procurer expressément un Nea HT 230 V Nea HT 24 V*** assentiment écrit avant de lancer cet emploi Faute d’un Tension de service 230 V-AC +/- 10 % 24 V-AC + 20 % - 10 % tel assentiment, l’emploi en question est entièrement sous...
  • Seite 115 All manuals and user guides at all-guides.com ΝΕΟΙ ΘΕΡΜΟΣΤΑΤΕΣ ΘΕΡΜΑΝΣΗΣ ΨΥΞΗΣ 24 V & 230 V REHAU ΘΕΡΜΟΣΤΑΤΕΣ ΧΩΡΟΥ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ www rehau gr...

  • Seite 116: Περιεχόμενα Συσκευασίας

    All manuals and user guides at all-guides.com περιεχόμενa Ωρα, ημερομηνία καί λειτουργία Περιεχόμενα συσκευασίας διακοπών Εισαγωγή Μηνύματα οθόνης Συμμόρφωση Προιόντος και ασφάλεια Γενικές πληροφορίες Χρήσης Οδηγίες ασφάλειας Τεχνικές πληροφορίες Ρυθμίσεις παραμέτρων εγκαταστάτη-Επίπεδο ειδικού Θέση συναρμολόγησης Αφαίρεση του καλύματος Ασφάλεια Χειριστήρια καί οθόνη Ρύθμιση...
  • Seite 117 Εισαγωγή Συμμόρφωση Προιόντος και ασφάλεια Ευχαριστούμε που επιλέξατε την αγορά Νέου Συμμόρφωση προοιόντος θερμοστατη REHAU Ο νέος αυτός θερμοστά- Το προοιόν αυτό είναι σύμφωνο με τισ της είναι ένας προγραμματιζόμενα ψηφιακός απαιτήσεις CE και συμμορφώνεται με τις θερμοστάτης χώρου ο οποίος διατίθεται σε 24 ακόλουθες...
  • Seite 118 - Ηλεκτρολόγος Εγκαταστάτης ή Ηλεκτρονι- στουν ανάλογα την εφαρμογη Δες τις κός Μηχανικός παραμέτρους service & expert στο site www rehau gr/nea Σύμφωνα με διεθνείς κανονισμούς όπως επίσης και σύμφωνα με συγκρίσιμα επαγγέλμα- Παρακαλώ λάβετε υπόψην ότι στο τα που υπόκεινται μέσα στο φάσμα των νόμων...
  • Seite 119 All manuals and user guides at all-guides.com 130cm Θέση συναρμολόγησης Για να διασφαλιστεί ή απρόσκοπτη Μην τοποθετείτε τον θερμοστάτη κοντά σε χρήση και υψηλή απόδοση του πηγές θερμότητας, πίσω από κουρτίνες, ή 130cm προιόντος, θα πρεπει να εγκατασταθεί πίσω εκτεθειμένο σε ηλιακή ακτινοβολία ή σε από...
  • Seite 120 All manuals and user guides at all-guides.com Συναρμολόγηση Επίτοιχη τοποθέτηση Συνδέσεις καλωδίωσης Γιά τοποθέτηση σε τοίχο τοποθετήστε καί Συμπαγές καί γυμνό καλώδιο σημειώστε την πίσω θήκη στον τοίχο Ο 230V: Μέγιστη διατομή καλωδίου 1,5 mm² θερμοστάτης Nea μπορεί επίσης να 24V: Μέγιστη...
  • Seite 121 All manuals and user guides at all-guides.com Nea HT Καλλωδίωση 230 V AC / 0,2 A 230 V AC Φορτίο Αντίστασης 24 V AC / 1 A 24 V AC Φορτίο Αντίστασης Προαιρετικό 230 V 24 V L/L1 N/L2 εξωτερικό χρονοπρόγρα α Max 5 ενεργοποιητές...
  • Seite 122 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Φορτίο Αντίστασης 24 V AC / 1 A 24 V AC Φορτίο Αντίστασης Προαιρετικό 230 V 24 V εξωτερικό χρονοπρόγρα α L/L1 N/L2 Max 5 ενεργοποιητές κυκλω άτων θέρ ανσης Max 5 ενεργοποιητές...
  • Seite 123 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Φορτίο Αντίστασης 24 V AC / 1 A 24 V AC Φορτίο Αντίστασης L/L1 N/L2 230 V 24 V Ρυθ ιστικό ρολόι συγχρονισ ού φάσεων Ισχύς...
  • Seite 124 All manuals and user guides at all-guides.com Βεβαιωθείτε ότι το καλλώδιο βρίσκεται Βεβαιωθείτε ότι τα δύο βέλη είναι εντός της σκιασμένης περιοχής ευθυγραμμισμένα πριν το κλείσιμο Τοποθετείστε το μπροστινό κάλυμα Τοποθετείστε πρώτα τις αρθρώσεις διασφαλίζοντας ότι τα αρθρωτά κλιπς είναι στην...
  • Seite 125 All manuals and user guides at all-guides.com Συνιστώμενο πλάτος 5 mm γιά το εργαλείο Τραβήξτε την βάση του καλύματος από την πίσω θήκη Βεβαιωθείτε ότι το ασφαλιστικό κλιπ έχει ασφαλίσει στο πίσω κάλυμα Αφαίρεση του καλύματος Χρησιμοποιήστε εργαλείο ,γιά να σπρώξετε...
  • Seite 126 All manuals and user guides at all-guides.com Χειριστήρια καί οθόνη . Οι παράμετροι του εγκαταστάτη καί τα Εκκινώντας γιά πρώτη φορά χρονοπρογράμματα αποθηκεύονται μόνιμα κατά την διακοπή ρεύματος Χειριστήρια θερμοστάτη Μείωση θερμοκρασίας Επίσης πίσω στις 1234567 ρυθμίσεις μενού Αύξηση θερμοκρασίας Επίσης μπροστά στις...
  • Seite 127 All manuals and user guides at all-guides.com LCD σύμβολα Ενδειξη Περιγραφή Λειτουργία θερμοκρασία Δείχνει την ακριβή θερμοκρασια δωματίου (R) ή την θερμοκρασία του σημείου ρύθμισης (S) Θερμοκρασία χώρου Η θερμοκρασία που εμφανίζεται είναι η τρέχουσα θερμοκρασία δωματίου Θερμοκρασία σημείου ρύθμισης Η θερμοκρασία που εμφανίζεται είναι η ζητούμενη θερμοκρασία Θέρμανση...

  • Seite 128: Ρύθμιση Θερμοκρασίας

    All manuals and user guides at all-guides.com Ρύθμιση θερμοκρασίας Τρόποι λειτουργίας Μείωση της ρυθμισμένης θερμοκρασίας Επιλογή-Στάνταρ θερμοστάτης ή ή ή ή ή ή Για εμφάνιση της ρυθμισμένης θερμοκρασίας ,πατήστε Κανονική λειτουργία: Εργοστασιακή ρύθμιση στους 22°C μόνο μία φορά (δες πληροφορίες στην επόμενη Μειωμένη...
  • Seite 129 All manuals and user guides at all-guides.com αποπάγωσης Αν η θερμοκρασία πέσει κάτω Λειτουργία πάρτυ από τους 5C η βάνα θέρμανσης θα ή 5 δευτερόλεπτα ενεργοποιηθεί ή Εάν ένας εξωτερικός χρονοδιακόπτης συνδεθεί και εμφανιστεί το σήμα του ρολογιού τότε η μεταβολή της θερμοκρασίας ή...
  • Seite 130 All manuals and user guides at all-guides.com Χρονοπρόγραμμα αν δεν απαιτείται , βήμα 13 ή 5 Δευτερόλεπτα 2x γρήγορα ή έδειξη επικεφαλίδας ή ή ή ή ή ή Αν χρειάζεται ή 7-11 2x γρήγορα ή...
  • Seite 131 All manuals and user guides at all-guides.com Ωρα, ημερομηνία καί λειτουργία Παράδειγμα ρύθμισης διακοπών P1 6:00 - 12:00 P2 17:00 - 22:00 Ρυθμιση ώρας P3 --:-- - --:-- 5 δευτερόλεπτα Ενδειξη Επεξήγηση Εβδομαδιαίο πρόγραμμα 2x γρήγορα 1234567 Πρόγραμμα γιά Δευτ ως Σαβ καί γιά Κυρ ή...
  • Seite 132 All manuals and user guides at all-guides.com Ρύθμιση θερμοκρασίας Ρύθμιση λειτουργίας διακοπών 2x γρήγορα 2x γρήγορα ή ή ή ή ή ή 2x γρήγορα ή 2x γρήγορα...

  • Seite 133: Γενικές Πληροφορίες Χρήσης

    All manuals and user guides at all-guides.com Μηνύματα οθόνης Μεταβαλόμενο εύρος λειτουργίας Ο έλεγχος της θερμοκρασίας χώρου επιτυγχάνεται με το άνοιγμα και κλείσιμο της βάνας ελέγχου των κυκλωμάτων σε ορισμένους χρόνους PI έλεγχος ΡΙ έλεγχος Είναι μία βιομηχανική νόρμα γιά θερμοστάτη...

  • Seite 134: Τεχνικές Πληροφορίες

    πληροφορίες, πρέπει να έρθει ο χρήστης σε συνεννόηση με την Σχετική υγρασία Μεγ 80%, χωρίς συμπύκνωση εταιρεία REHAU και να λάβει πριν τη χρήση κατηγορηματικά μια γραπτή συγκατάθεση της εταιρείας REHAU Εάν αυτό δε συμβεί, φορτίο αντίστασης τότε η χρήση υπόκειται αποκλειστικά στην περιοχή ευθύνης του...
  • Seite 135 All manuals and user guides at all-guides.com NEA HT 24 V ÉS NEA HT 230 V REHAU SZOBATERMOSZTÁT KEZELÉSI ÚTMUTATÓ ÉS RÖVID SZERELÉSI ÚTMUTATÓ www rehau hu...

  • Seite 136: Szállítási Terjedelem

    All manuals and user guides at all-guides.com Tartalom A kijelzőn olvasható jelentések Szállítási terjedelem Információk az általános funkciókról Bevezetés Műszaki adatok Termékmegfelelőség és biztonság Biztonsági információk Paraméterbeállítások – szakember Felszerelési hely A fedlap eltávolítása A termosztát vezérlése és a kijelző Biztonság Az előírt érték beállítása Üzemmódok...

  • Seite 137: Biztonsági Információk

    All manuals and user guides at all-guides.com Bevezetés Termékmegfelelőség és biztonság Köszönjük, hogy a REHAU Nea szobater- Termékmegfelelőség mosztátot választotta A Nea HT programoz- Ez a termék megfelel a következő ható, digitális szobatermosztát, amely 24 EK-irányelvek lényegi követelményeinek: V-os és 230 V-os kivitelben áll rendelkezés- - Elektromágneses összeférhetőség...
  • Seite 138 Ez az útmutató szakismerete- egyszerűen módosíthatók az Ön igényeinek ket igényel, amelyek a következő szakmák megfelelően Lásd: Nea szolgáltatás- és valamelyikében szerzett, hivatalosan elismert szakértői paraméterek a www rehau hu/nea végzettséget feltételeznek: oldalon - Villanyszerelő vagy elektronikai Kérjük, vegye figyelembe, hogy a szakmunkás paramétertartományokat csak szerelő...
  • Seite 139 All manuals and user guides at all-guides.com 130cm Felszerelési hely A zavartalan működés és a hatékony Ne szerelje fel a termosztátot hőforrás 130cm szabályozás biztosítására a Nea közelébe, függöny mögé, közvetlen szobatermosztátot optimálisan huzatmentes napsütésnek kitett, vagy magas páratartal- helyen kell felszerelni, a padlótól 130 cm mú...
  • Seite 140 A termosztát 60 mm-es 24V: 0,75 mm² – 1,5 mm² lyuktávolságú vakolat alatti szerelődobozok- kábelkeresztmetszet hoz megfelelő 55 mm 8 mm * a csavarfej maximális mérete 88 mm 75 mm Nea HT 24 V és 230 V kábelezés 60 mm Biztosíték...
  • Seite 141 All manuals and user guides at all-guides.com Nea HT kábelezés 230 V AC / 0,2 A 230 V AC Ohmos terhelés 24 V AC / 1 A 24 V AC Ohmos terhelés opcionális: 230 V 24 V L/L1 N/L2 külső időkapcsoló program max.
  • Seite 142 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Ohmos terhelés 24 V AC / 1 A 24 V AC Ohmos terhelés opcionális: 230 V 24 V külső időkapcsoló program L/L1 N/L2 max. 5 szelep max.
  • Seite 143 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Ohmos terhelés 24 V AC / 1 A 24 V AC Ohmos terhelés L/L1 N/L2 230 V 24 V kapcsolóóra (fázisazonosság) terhelés (hőállítószelep) nullavezető fázis 230 V 24 V...
  • Seite 144 All manuals and user guides at all-guides.com Győződjön meg róla, hogy a vezeték Mielőtt bezárja a dobozt, győződjön meg a megjelölt tartományon belül róla, hogy a két nyíl egymás felé mutat! helyezkedik el! Zárja le a zsanért! Helyezze az elülső fedlapot a hátsó dobozra úgy, hogy a zsanéros zárópántok egymás felé...
  • Seite 145 All manuals and user guides at all-guides.com A szerszám ajánlott szélessége: 5 mm Távolítsa el a fedlapot a hátsó dobozról! Ellenőrizze, hogy a bepattanó kampó megfelelően lezárt-e! A fedlap eltávolítása Egy szerszámmal óvatosan nyomja felfelé a fedlap bepattanó kampóját! Távolítsa el a fedlapot, és rakja azt biztos helyre!
  • Seite 146 All manuals and user guides at all-guides.com A termosztát vezérlése és a kijelző A szerelő és az időkapcsolós program Első bekapcsolás számára megadott paraméterbeállítá- sokat a készülék áramkimaradás esetén tartósan menti Billentyűzet 1234567 A hőmérséklet csökkentése A menübeállításokban „Vissza” A hőmérséklet növelése A menübeállításokban „Előre”...
  • Seite 147 All manuals and user guides at all-guides.com LCD-szimbólum Kijelzés Leírás Magyarázat Hőmérséklet A tényleges helyiséghőmérsékletet (R) vagy az előírt értéket (S) mutatja Az előírt érték az Ön által elérni kívánt helyiséghőmérsékletet Szobahőmérséklet A kijelzett hőmérséklet a jelenlegi helyiséghőmérsékletet Előírt érték A kijelzett hőmérséklet a kívánt helyiséghőmérsékletet Fűtési üzem aktív A fűtési üzem aktív...
  • Seite 148 All manuals and user guides at all-guides.com Az előírt érték beállítása Üzemmódok Az előírt érték csökkentése Az üzemmód kiválasztása – hagyományos termosztát vagy vagy vagy vagy vagy vagy Az előírt érték megtekintéséhez nyomja meg egyszer Normál üzem: standard előírt érték 22 °C gombot! (lásd a következő...
  • Seite 149 All manuals and user guides at all-guides.com Ha a Nea termosztát beállítása OFF/ Parti üzemmód KI, az automatikus fagyvédelem aktív vagy 5 mp Amint a hőmérséklet 5 °C alá süllyed, a szelep kinyit vagy Ha működik egy időkapcsoló program, és az óra szimbólum világít, vagy akkor az előírt érték módosítása csak 5 mp...
  • Seite 150 All manuals and user guides at all-guides.com Időkapcsoló program amennyiben nem szükséges, 13 vagy 5 mp 2 x gyorsan vagy – lásd: jelmagyarázat vagy vagy vagy vagy vagy vagy amennyiben vagy szükséges, 7-11 vagy 2 x gyorsan...

  • Seite 151: Idő Beállítása

    All manuals and user guides at all-guides.com Idő, dátum és szabadság üzem Beállítási példa P1 6:00 - 12:00 Idő beállítása P2 17:00 - 22:00 5 mp P3 --:-- - --:-- 2 x gyorsan Kijelző Magyarázat Program az egész hétre 1234567 vagy Program hétfőtől szombatig és lásd még...

  • Seite 152: Dátum Beállítása

    All manuals and user guides at all-guides.com Dátum beállítása Szabadság üzem beállítása 2 x gyorsan 2 x gyorsan vagy vagy vagy vagy vagy vagy 2 x gyorsan vagy 2 x gyorsan...
  • Seite 153 óvatosan Er 6 – Rövidzárlat a helyiséghőmérséklet-érzékelőnél kell használni A fagyvédelem kijelzése mindaddig fennáll, amíg le nem nyom egy A REHAU Nea szobatermosztát tisztítása gombot Tisztításhoz csak puha, száraz, oldószer- mentes rongyot használjon Információk az általános funkciókról Szelepvédelem...

  • Seite 154: Műszaki Adatok

    Amennyiben a mindenkor érvényes „Műszaki tájékoztatóban” ismertetett alkalmazástól eltérő célú alkalmazás igénye merül fel, a felhasználóknak az alkalmazás előtt ki kell Nea HT 230 V Nea HT 24 V*** kérnie a REHAU cég véleményét és egyértelmű, írásbeli Üzemi feszültség 230 V-AC +/- 10% 24 V-AC + 20% - 10% engedélyét Amennyiben ez nem történik meg, az alkalmazás...
  • Seite 155 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V TERMOSTATO AMBIENTE REHAU MANUALE UTENTE E QUICK GUIDE DI INSTALLAZIONE www rehau it...

  • Seite 156: Contenuto Della Confezione

    All manuals and user guides at all-guides.com Contenuti Messaggi sul display Contenuto della confezione Informazioni sul funzionamento Introduzione Dati tecnici Conformità del prodotto e sicurezza Avvertenze di sicurezza Parametri di installazione, livello esperti 158 Posizione di installazione e montaggio 159 Rimozione del coperchio da Nea Comandi e display del termostato Avvertenze di sicurezza...
  • Seite 157 Introduzione Conformità del prodotto e sicurezza Grazie per aver acquistato il termostato Conformità del prodotto ambiente REHAU Nea Il Nea HT è un Questo prodotto è conforme CE e soddisfa termostato ambiente digitale le seguenti Direttive CE programmabile, disponibile a 24 V e 230 V, - Direttiva sulla compatibilità...
  • Seite 158 Consultate la sezione ad una delle seguenti professioni: Nea Servzio e Parametri Expert su www rehau it/nea - Installatori elettrici o ingegneri elettrici Si prega di notare che la modifica dei In accordo con le norme internazionali e le...
  • Seite 159 All manuals and user guides at all-guides.com 130cm Posizione di installazione e montaggio Per evitare problemi e avere un dal pavimento Non posizionare il 130cm controllo efficiente, assicurarsi di termostato accanto a fonti di calore, dietro installare il termostato Nea in una zona a tende, esposto alla luce solare diretta o in priva di correnti d’aria e a 130 cm di altezza una zona molto umida...
  • Seite 160 24V: 0 75 mm² – 1 5 mm² quadrati l’interasse dei fori di 60 mm 55 mm 8 mm * massima dimensione della testa delle viti 88 mm 75 mm Cablaggio Nea HT 24 V & 230 V 60 mm Fusibili...
  • Seite 161 All manuals and user guides at all-guides.com Cablaggio Nea HT 230 V AC / 0.2 A 230 V AC Carico resistivo 24 V AC / 1 A 24 V AC Carico resistivo 230 V 24 V Timer esterno opzionale L/L1 N/L2 Max.
  • Seite 162 All manuals and user guides at all-guides.com 230 V AC / 0.2 A 230 V AC Carico resistivo 24 V AC / 1 A 24 V AC Carico resistivo 230 V 24 V Timer esterno opzionale L/L1 N/L2 Max. 5 azionatori elettrotermici Max.
  • Seite 163 All manuals and user guides at all-guides.com 230 V AC / 0.2 A 230 V AC Carico resistivo 24 V AC / 1 A 24 V AC Carico resistivo L/L1 N/L2 230 V 24 V Timer esterno Carico (Azionatori elettrotermici) Neutro Fase 230 V...
  • Seite 164 All manuals and user guides at all-guides.com Assicurarsi che il cavo sia contenuto Assicurarsi che le due frecce siano nella zona evidenziata allineate correttamente prima di richiudere il coperchio Posizionare il coperchio sulla scatola posteriore, assicurandosi che le clip a Individuare i perni per primi cerniera siano infilate per prime Individuare con cautela il clip di fissagio...
  • Seite 165 All manuals and user guides at all-guides.com Si raccomanda un attrezzo di 5 mm di larghezza Tirare la base del coperchio allontando- la dalla scatola posteriore Garantire che il coperchio sia ancorato nella scatola posteriore Rimozione del coperchio da Nea Premere verticalmente e con cautela il clip di bloccaggio del coperchio Rimuovere il coperchio e riporlo in luogo...

  • Seite 166: Primo Avviamento

    All manuals and user guides at all-guides.com Comandi e display del termostato caso di mancanza di corrente Primo avviamento Configurazione dei tasti Diminuire la temperatura o tornare indietro al menù parametri Aumentare la temperatura o andare 1234567 avanti nel menu parametri Invio / Uscita I simboli e i numeri lampeggianti sono modificabili...
  • Seite 167 All manuals and user guides at all-guides.com Icone sullo schermo LCD Icone-info Descrizione Commento Temperatura Mostra la temperatura attuale del locale (R) o il setpoint impostato (S) La temperatura di setpoint è la temperatura ambiente richiesta Temperatura del locale Il display mostra la temperatura ambiente rilevata Temperatura di setpoint Il display mostra la temperatura ambiente richiesta Riscaldamento attivo Il modo riscaldamento è...

  • Seite 168: Modi Operativi

    All manuals and user guides at all-guides.com Impostare la temperatura richiesta Modi operativi Ridurre la temperatura di setpoint Selezione - Termostato standard Per visualizzare il setpoint premere una sola volta Modo Normale: setpoint di defaulf 22ºC (vedere l‘informazione sulla prossima Modo Ridotto: setpoint di default 18ºC pagina).
  • Seite 169 All manuals and user guides at all-guides.com sotto i 5°C, viene attivato il riscaldamento Modalità Party 5 sec Quando è attivo un programma orario e viene mostrato l’orologio, i cambi di setpoint di temperatura sono temporanei Il setpoint tornerà a Normale/Ridotto alla successiva attivazione di un programma orario Se il simbolo dell’orologio non è...

  • Seite 170: Programmi Orari

    All manuals and user guides at all-guides.com Programmi orari se non richiesto, passaggio 13 5 sec 2 x rapidi vedi didascalia se richiesti, passaggi 7-11 2 x rapidi...
  • Seite 171 All manuals and user guides at all-guides.com Orario, data e modo Vacanza Esempio di timer impostati P1 6:00 - 12:00 Impostazione dell’orario P2 17:00 - 22:00 5 sec P3 --:-- - --:-- 2 x rapidi Indicatore Commento Programma attivo tutta settimana 1234567 Programma da Lun a Sab e Dom 123456/7...

  • Seite 172: Impostazione Della Data

    All manuals and user guides at all-guides.com Impostazione della data Impostazione modo vacanza 2 x rapidi 2 x rapidi 2 x rapidi 2 x rapidi...

  • Seite 173: Messaggi Sul Display

    All manuals and user guides at all-guides.com Messaggi sul display Modulazione della durata dell’impulso PWM Il controllo della temperatura ambiente viene effettuato aprendo e chiudendo le valvole dei circuiti in intervalli di tempo definiti Il tempo di apertura è calcolato in base alla richiesta di energia del sistema Controller PI Il controller PI regola il segnale di richiesta...

  • Seite 174: Dati Tecnici

    Se è previsto un impiego diverso da quelli descritti nell’Informazione Tecnica attualmente in vigore, l’utilizzatore deve contattare la REHAU e, prima dell‘impiego, chiedere Nea HT 230 V Nea HT 24 V*** espressamente il nulla osta scritto della REHAU Altrimenti Tensione operativa 230 V-AC +/- 10 % 24 V-AC + 20 % - 10 % l’impiego è...

  • Seite 175: Informazione Agli Utenti Di Apparecchiature Domestiche O Professionali

    REHAU S .p .A . ha scelto di aderire a seguenti modalità: Consorzio ReMedia, primario Sistema Collettivo che garantisce ai consumatori...
  • Seite 176 All manuals and user guides at all-guides.com...
  • Seite 177 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V REHAU RUIMTETHERMOSTAAT BEDIENINGSINSTRUCTIE EN MONTAGEHANDLEIDING www rehau nl - www rehau be...
  • Seite 178 All manuals and user guides at all-guides.com Inhoud Informatie over algemene functies Leveringsomvang Technische gegevens Inleiding Productconformiteit en veiligheid Veiligheidsinstructies Parameters instelmogelijkheid Montage en aansluiting Verwijderen van de front cover Thermostaatbediening en display Instellen gewenste temperatuur Veiligheidsinstructie Instellen gewenste modus Instellen tijdschakelprogramma Belangrijke informatie Instellen tijd, datum en vakantiemodus 193...

  • Seite 179: Veiligheidsinstructies

    Inleiding Productconformiteit en veiligheid Hartelijk dank voor uw aanschaf van de Productconformiteit REHAU ruimtethermostaat Nea De Nea HT Dit product voldoet aan de eisen van de is een instelbare digitale ruimtethermostaat, volgende Europese richtlijnen: die zowel leverbaar is in de uitvoering 24 V...
  • Seite 180 Zie de Nea overeenkomt met een officieel erkend service- en expertparameters onder diploma in één van de volgende beroepen: www rehau nl/nea www rehau be/nea - Elektricien of elektrotechnicus Houd er rekening mee, dat de parameters alleen door een...

  • Seite 181: Montage En Aansluiting

    All manuals and user guides at all-guides.com 130cm Montage en aansluiting Om een storingvrije werking en een Monteer de thermostaat niet in de buurt van efficiënte regeling te waarborgen, een warmtebron, achter gordijnen, op 130cm moet de Nea-ruimtethermostaat in een plaatsen met directe zonnestralen of in een tochtvrije omgeving op een hoogte van 130 ruimte met een hoge luchtvochtigheid...
  • Seite 182 De thermostaat past in muurinbouw- 24V: 0,75 mm² – 1,5 mm² kerndiameter dozen met een gatafstand van 60 mm 55 mm 8 mm * maximale grootte van de schroefkop 88 mm 75 mm Bedrading Nea HT 24 V & 230 V 60 mm Zekering...
  • Seite 183 All manuals and user guides at all-guides.com Nea HT bedrading 230 V AC / 0,2 A 230 V AC Ohmse Last 24 V AC / 1 A 24 V AC Ohmse Last Optie: 230 V 24 V L/L1 N/L2 extern tijdschakelprogramma Max.
  • Seite 184 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Ohmse Last 24 V AC / 1 A 24 V AC Ohmse Last Optie: 230 V 24 V extern tijdschakelprogramma L/L1 N/L2 Max. 5 thermische motoren Max.
  • Seite 185 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Ohmse Last 24 V AC / 1 A 24 V AC Ohmse Last L/L1 N/L2 230 V 24 V Schakeltijd (Fasegelijkheid) Voeding (thermische motor) Fase 230 V 24 V...
  • Seite 186 All manuals and user guides at all-guides.com Let op dat de kabel zich binnen het Richt de pijlen naar elkaar voor het gemarkeerde gebied bevindt sluiten van de behuizing Plaats de front cover zodanig op de Fixeer het scharnier behuizing, dat de scharnierclips naar elkaar toe zijn gericht...
  • Seite 187 All manuals and user guides at all-guides.com Plaats de sluitclip van de front cover Aanbevolen breedte van vlakke voorzichtig in de houder van de behuizing schroevendraaier: 5 mm Maak de front cover vanaf de onderzijde van de behuizing los Let op dat de sluitclip goed past Verwijderen van de front cover Druk de sluitclip van de front cover Verwijder de front cover en bewaar deze...
  • Seite 188 All manuals and user guides at all-guides.com Thermostaatbediening en display programma blijven bij stroomuitval Eerste keer inschakelen permanent opgeslagen Toetsbediening Temperatuur verlagen Ook “Terug” door de menu-instellingen 1234567 Temperatuur verhogen Ook “Vooruit” door de menu-instellingen Invoer/beëindigen Knipperende symbolen of getallen kunnen worden gewijzigd Bij het inschakelen worden alle LCD-segmenten gedurende 2 seconden weergegeven.

  • Seite 189: Display-Symbolen

    All manuals and user guides at all-guides.com Display-symbolen Symbool Beschrijving Verklaring Temperatuur Toont de actuele ruimtetemperatuur (R) of de gewenste waarde (S) De gewenste waarde is de door u gewenste ruimtetemperatuur Ruimtetemperatuur De getoonde temperatuur is de huidige ruimtetemperatuur Gewenste waarde De getoonde temperatuur is de gewenste ruimtetemperatuur Verwarmingsmodus Verwarmingsmodus is actief...
  • Seite 190 All manuals and user guides at all-guides.com Instellen gewenste temperatuur Instellen gewenste modus Verlagen van de gewenste waarde (S) Keuze modus - standaard regelaar Om de gewenste waarde te zien, drukt u eenmaal op Normale modus: Standaard waarde 22°C toets (zie informatie op de volgende pagina).

  • Seite 191: Party-Modus

    All manuals and user guides at all-guides.com Tijdschakelprogramma actief: verlaagde modus automatische vorstbescherming geacti- veerd Zodra de temperatuur tot onder 5 °C Party-modus afneemt, wordt het thermische zoneventiel geactiveerd Wanneer een tijdschakelprogramma is aangesloten en het kloksymbool wordt getoond, dan is een handmatige aanpassing naar een gewenste waarde tijdelijk Deze geldt slechts tot het eerstvolgende schakelpunt van het tijdschakelprogramma...
  • Seite 192 All manuals and user guides at all-guides.com Instellen tijdschakelprogramma indien klaar, ga naar 13 2x snel zie legenda indien nodig, herhaal 7 t/m 11 2 x snel...

  • Seite 193: Tijd Instellen

    All manuals and user guides at all-guides.com Instellen tijd, datum en vakantiemodus Voorbeeld instelling P1 6:00 - 12:00 Tijd instellen P2 17:00 - 22:00 P3 --:-- - --:-- 2 x snel Symbool Verklaring Programma voor de hele week 1234567 Programma voor Ma t/m Za en Zo 123456/7 Zie 6/11 Programma voor Ma t/m Vr en Za/Zo...

  • Seite 194: Datum Instellen

    All manuals and user guides at all-guides.com Datum instellen Vakantiemodus instellen 2 x snel 2 x snel 2 x snel 2 x snel...

  • Seite 195: Displaymeldingen

    All manuals and user guides at all-guides.com Displaymeldingen Pulsbreedtemodulatie De ruimtetemperatuurregeling wordt gerealiseerd door het tijdelijk openen van de ventielen De openingsduur van de ventielen wordt bepaald door de benodigde energietoevoer PI-regeling Een PI-regeling past het regelsignaal Vorstbescherming is actief Er 4 –...

  • Seite 196: Technische Gegevens

    Wanneer een andere dan in deze technische informatie beschreven toepassing wordt gewenst, dan moet de gebruiker contact opnemen met REHAU en voor het toepassen Nea HT 230 V Nea HT 24 V*** uitdrukkelijk een schriftelijke goedkeuring van REHAU hebben Voedingsspanning...
  • Seite 197 All manuals and user guides at all-guides.com NEA HT 24 V, NEA HT 230 V REGULATOR POKOJOWY REHAU INSTRUKCJA OBSŁUGI I MONTAŻU www rehau pl...

  • Seite 198: Zakres Dostawy

    All manuals and user guides at all-guides.com Spis treści Informacje na wyświetlaczu Zakres dostawy Informacje o ogólnych funkcjach Wprowadzenie Dane techniczne Zgodność z normami i bezpieczeństwo 199 Informacje dotyczące bezpieczeństwa 199 Ustawianie parametrów przez instalatora – eksperta Miejsce montażu Zdejmowanie pokrywy Sterowanie regulatorem i wyświetlacz 208 Bezpieczeństwo Ustawianie wartości zadanej...

  • Seite 199: Informacje Dotyczące Bezpieczeństwa

    Wprowadzenie Zgodność z normami i bezpieczeństwo Dziękujemy za zakup regulatora pokojowego Zgodność produktu z normami REHAU Nea Nea HT jest programowalnym, Ten produkt jest zgodny z następującymi cyfrowym regulatorem pokojowym wytycznymi Wspólnot Europejskich: dostępnym w wersji 24 V i 230 V, który - Dyrektywa WE o kompatybilności...
  • Seite 200 Państwa specyficznego dyplomem uprawnienia i kwalifikacje zastosowania Patrz serwis i parametry jednego z następujących zawodów: eksperckie Nea pod adresem www rehau pl/nea - elektryk lub elektronik Proszę przestrzegać zasady, że zgodnie z przepisami międzynarodowymi zmiany parametrów może dokonywać...

  • Seite 201: Miejsce Montażu

    All manuals and user guides at all-guides.com 130cm Miejsce montażu Nie należy montować regulatora w pobliżu Aby zapewnić bezawaryjną źródeł ciepła, za zasłonami, w miejscach 130cm eksploatację i efektywne sterowanie, bezpośrednio nasłonecznionych lub o dużej regulator pokojowy Nea najlepiej umieścić wilgotności powietrza w miejscu nienarażonym na przeciągi, na wysokości 130 cm od podłogi...
  • Seite 202 230V: o przekroju 1,5 mm² podtynkowych o odległości dziurek 24V: o przekroju 0,75 mm² – 1,5 mm² wynoszącej 60 mm 55 mm 8 mm * maksymalna wielkość główki śruby 88 mm 75 mm okablowanie Nea HT 24 V i 230 V 60 mm Bezpiecznik...
  • Seite 203 All manuals and user guides at all-guides.com Okablowanie Nea HT 230 V AC / 0,2 A 230 V AC obciążenie rezystancyjne 24 V AC / 1 A 24 V AC obciążenie rezystancyjne opcjonalnie zewnętrzny program 230 V 24 V L/L1 N/L2 sterowania czasowego max 5 siłowników termicznych zegar sterujący (równowaga fazowa)
  • Seite 204 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC obciążenie rezystancyjne 24 V AC / 1 A 24 V AC obciążenie rezystancyjne opcjonalnie zewnętrzny program 230 V 24 V sterowania czasowego L/L1 N/L2 max 5 siłowników termicznych max 5 siłowników termicznych zegar sterujący (równowaga fazowa)
  • Seite 205 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC obciążenie rezystancyjne 24 V AC / 1 A 24 V AC obciążenie rezystancyjne L/L1 N/L2 230 V 24 V zegar sterujący (równowaga fazowa) obciążenie (siłowniki termiczne) przewód neutralny faza 230 V...
  • Seite 206 All manuals and user guides at all-guides.com Upewnić się, że kabel znajduje się w Przed zamknięciem obudowy zaznaczonym miejscu upewnić się, że dwie strzałki są zwrócone do siebie Umieścić przednią pokrywę na tylnej części obudowy tak, aby klipsy zawiasów Zamocować zawiasy były zwrócone do siebie Umieścić...

  • Seite 207: Zdejmowanie Pokrywy

    All manuals and user guides at all-guides.com zamknąć ją Zalecana szerokość narzędzia: 5 mm Odciągnąć dół pokrywy od tylnej obudowy Upewnić się, że zatrzask prawidłowo trzyma pokrywę na obudowie Zdejmowanie pokrywy Zatrzask pokrywy ostrożnie wcisnąć do góry odpowiednim narzędziem Zdjąć pokrywę i odłożyć w bezpieczne miejsce...
  • Seite 208 All manuals and user guides at all-guides.com Sterowanie regulatorem i wyświetlacz W przypadku przerwy w dostawie Pierwsze włączenie prądu ustawienia parametrów instalatora i programy sterowania czasowego pozostają zapisane Przyciski regulatora 1234567 Obniżanie temperatury Także „powrót“ w menu ustawień Podnoszenie temperatury Także „dalej“ w menu ustawień...
  • Seite 209 All manuals and user guides at all-guides.com Symbole LCD Symbol Opis Objaśnienie Temperatura Wyświetla faktyczną temperaturę pomieszczenia (R) lub wartość zadaną (S) Wartość zadana jest określoną przez użytkownika temperaturą docelową Temperatura Wyświetlana temperatura jest temperaturą aktualną pomieszczenia Wartość zadana Wyświetlana temperatura jest temperaturą docelową (zadaną) Tryb grzewczy aktywny Tryb grzewczy jest aktywny Tryb standardowy...

  • Seite 210: Tryby Pracy

    All manuals and user guides at all-guides.com Ustawianie wartości zadanej Tryby pracy Obniżanie wartości zadanej Wybór trybu pracy - regulator standardowy Aby zobaczyć wartość zadaną, nacisnąć raz Tryb standardowy: standardowa wartość zadana 22 °C (patrz informacje na następnej stronie). Tryb zredukowany: standardowa wartość zadana 18 °C Tryb automatyczny: tylko jeśli jest podłączony zewnętrzny program sterowania czasowego Tryb pracy OFF/WYŁ...
  • Seite 211 All manuals and user guides at all-guides.com przed zamarzaniem Gdy temperatura spadnie Aktywny program sterowania czasowego: tryb standardowy Aktywny program sterowania czasowego: tryb poniżej 5°C, aktywuje się zawór grzewczy zredukowany Jeśli jest aktywny program sterowania Tryb imprezowy czasowego i wyświetla się zegar, to zmiana wartości zadanej jest tymczasowa Ręcznie nastawiona wartość...
  • Seite 212 All manuals and user guides at all-guides.com Program sterowania czasowego jeśli niepotrzebny, 2 x szybko patrz legenda w razie potrzeby, 7-11 2 x szybko...

  • Seite 213: Ustawianie Godziny

    All manuals and user guides at all-guides.com Godzina, data i tryb urlopowy Przykładowe ustawienia P1 6:00 - 12:00 Ustawianie godziny P2 17:00 - 22:00 P3 --:-- - --:-- 2 x szybko Oznaczenie Objaśnienie Program na cały tydzień 1234567 Program na pn do sb i na nd 123456/7 patrz 6/11 Program na pn do pt i na sb/nd...

  • Seite 214: Ustawianie Daty

    All manuals and user guides at all-guides.com Ustawianie daty Ustawianie trybu urlopowego 2 x szybko 2 x szybko 2 x szybko 2 x szybko...

  • Seite 215: Informacje Na Wyświetlaczu

    Informacja o ochronie przed zamarzaniem jest wyświetlana do Czyszczenie regulatora pokojowego REHAU Nea momentu naciśnięcia dowolnego przycisku Do czyszczenia używać tylko miękkiej, suchej szmatki bez rozpuszczalników Informacje o ogólnych funkcjach Ochrona zaworów Przepalony bezpiecznik oznacza błąd...

  • Seite 216: Dane Techniczne

    Jeżeli przewidziany jest inny cel zastosowania niż opisane w aktualnej informacji technicznej, użytkownik musi porozumieć się z firmą REHAU i przed użyciem uzyskać jej pisemną Nea HT 230 V Nea HT 24 V*** zgodę Jeżeli zostanie to pominięte, dane zastosowanie Napięcie robocze...
  • Seite 217 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V TERMOSTAT DE CAMERĂ REHAU INSTRUCŢIUNI PENTRU UTILIZATOR ŞI GHID DE INSTALARE RAPIDĂ www rehau ro...
  • Seite 218 All manuals and user guides at all-guides.com Cuprins Mesaje afişate Reperele din furnitura de livrare Informaţii privind funcţiile generale Introducere Date tehnice Conformitatea şi siguranţa produsului 219 Informaţii privind securitatea Setările parametrilor de către instalator, nivelul expert Poziţia de montare şi instalarea Demontarea carcasei termostatului Nea 227 Comenzile şi afişajul termostatului Securitate...
  • Seite 219 Utilizaţi conform reglementărilor Prin achiziţionarea unui termostat de Termostatul de cameră Nea HT este cameră Nea de la REHAU aţi optat pentru destinat controlului sistemelor de încălzire un echipament electronic ce vă permite să prin suprafeţe a locuinţelor, cu agent apă...
  • Seite 220 - instalator de echipamente electrice sau Consultaţi secţiunea Service Nea şi inginer electronist Parametrii Expert la www rehau ro/nea conform reglementărilor internaţionale şi Parametrii pot fi introduşi numai de profesiilor comparabile din legislaţia către un instalator sau o persoană...
  • Seite 221 All manuals and user guides at all-guides.com 130cm Poziţia de montare şi instalarea Pentru asigurarea unei funcţionări Nu amplasaţi termostatul în apropierea unei fără probleme şi a unui control surse de căldură, în spatele perdelelor, în 130cm eficient, este bine ca termostatul Nea să fie zone cu insolaţie directă...
  • Seite 222 All manuals and user guides at all-guides.com Instalarea Montarea pe perete Conexiuni ale cablajului Pentru amplasarea pe perete, marcaţi şi Conductor masiv şi împletit montaţi partea fixă a carcasei pe perete 230V: 1,5 mm² pătraţi Termostatul Nea este compatibil cu carcasele de 24V: 0,75 mm²...
  • Seite 223 All manuals and user guides at all-guides.com Cablarea termostatului Nea HT 230 V CA / 0,2 A 230 V CA Sarcină rezistivă 24 V CA / 1 A 24 V CA Sarcină rezistivă Temporizator 230 V 24 V L/L1 N/L2 extern opţional Max.
  • Seite 224 All manuals and user guides at all-guides.com 230 V CA / 0,2 A 230 V CA Sarcină rezistivă 24 V CA / 1 A 24 V CA Sarcină rezistivă Temporizator 230 V 24 V extern opţional L/L1 N/L2 Max. 5 actuatoare termice Max.
  • Seite 225 All manuals and user guides at all-guides.com 230 V CA / 0,2 A 230 V CA Sarcină rezistivă 24 V CA / 1 A 24 V CA Sarcină rezistivă L/L1 N/L2 230 V 24 V Temporizator extern (echilibru de fază) Sarcină...
  • Seite 226 All manuals and user guides at all-guides.com Desfăşurarea cablului trebuie limitată Înainte de închidere, asiguraţi-vă că la zona colorată cele două săgeţi sunt aliniate corespunzător Montaţi capacul carcasei pe partea fixă a acesteia, potrivind mai întâi elementele de Mai întâi localizaţi elementul de prindere articulate prindere articulat Amplasaţi cu atenţie elementul de...
  • Seite 227 All manuals and user guides at all-guides.com prindere al capacului carcasei în locaţia din Lăţimea recomandată a sculei este partea fixă de 5 mm Împingeţi baza capacului carcasei, îndepărtându-l de pe partea fixă Elementul de prindere trebuie asigurat în partea fixă a carcasei Demontarea carcasei termostatului Nea Cu ajutorul unei scule uşoare, împingeţi vertical Scoateţi capacul şi aşezaţi-l într-un loc...

  • Seite 228: Prima Pornire

    All manuals and user guides at all-guides.com Comenzile şi afişajul termostatului Setările de parametri realizate de Prima pornire către instalator şi programele cu temporizare sunt salvate în caz de întrerupere a alimentării Funcţiile tastelor 1234567 Reducere temperatură sau revenire la setările din meniu Creştere temperatură...
  • Seite 229 All manuals and user guides at all-guides.com Simboluri LCD Indicator Descriere Explicaţii Temperatura Afişează temperatura efectivă (R) sau temperatura setată (S) din cameră Temperatura setată este temperatura din cameră solicitată de către dvs Temperatura camerei Valoarea afişată este temperatura efectivă curentă din cameră Temperatura setată...

  • Seite 230: Moduri De Funcţionare

    All manuals and user guides at all-guides.com Reglarea temperaturii setate Moduri de funcţionare Modificarea temperaturii setate Selectare - termostat standard Pentru a vizualiza punctul de temperatură setat, Funcţionare normală: setare implicită 22ºC apăsaţi o singură dată (a se vedea Funcţionare în regim redus: punct de setare 18ºC informațiile de pe pagina următoare) Funcţionare automată: numai cu temporizator Mod funcţionare off (opţional)
  • Seite 231 All manuals and user guides at all-guides.com temperatura scade sub 5 ºC va fi deschis Mod petrecere circuitul de încălzire 5 sec Dacă este activat temporizatorul, iar ceasul este afişat, modificarea temperaturii setate e temporară Valoarea setată va reveni la cea corespunzătoare regimului normal / redus o dată...
  • Seite 232 All manuals and user guides at all-guides.com Programarea temporizatorului dacă nu, pasul 13 5 sec 2 x mai rapid see caption dacă da, paşii 7-11 2 x mai rapid...

  • Seite 233: Setarea Orei

    All manuals and user guides at all-guides.com Ora, ziua şi modul vacanţă Exemplu de setare P1 6:00 - 12:00 Setarea orei P2 17:00 - 22:00 5 sec P3 --:-- - --:-- 2 x mai rapid Indicator Explicaţii Programare toată săptămâna 1234567 Programare pentru Lu-Sâ...
  • Seite 234 All manuals and user guides at all-guides.com Setarea datei Setarea modului vacanţă 2 x mai rapid 2 x mai rapid 2 x mai rapid 2 x mai rapid...
  • Seite 235 All manuals and user guides at all-guides.com Mesaje afişate Modularea lăţimii impulsului Controlul temperaturii camerei se obţine prin deschiderea şi închiderea ventilelor de comandă a circuitului, pentru perioade de timp definite Durata de deschidere a acestora este în funcţie de alimentarea cu energie solicitată...

  • Seite 236: Date Tehnice

    REHAU şi să primească acordul scris al Dimensiuni parte 75 x 75 (mm) firmei REHAU înaintea utilizării În cazul în care se omite acest posterioară lucru, răspunderea pentru această utilizare revine exclusiv utilizatorului respectiv Întrebuinţarea, utilizarea şi prelucrarea Adâncime...
  • Seite 237 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V REHAU SOBNI REGULATOR UPUTSTVO ZA UPOTREBU I BRZU MONTAŽU www rehau rs...

  • Seite 238: Obim Isporuke

    All manuals and user guides at all-guides.com Sadržaj Vreme, datum i režim rada za godišnji Obim isporuke odmor Uvod Prijava prikaza Usaglašenost proizvoda i bezbednost Informacije o opštim funkcijama Informacije o bezbednosti Tehnički podaci Podešavanje parametara od strane instalatera - stručnjaka Mesto za montažu Skidanje poklopca Bezbednost...

  • Seite 239: Informacije O Bezbednosti

    All manuals and user guides at all-guides.com Uvod Usaglašenost proizvoda i bezbednost Zahvaljujemo Vam se na kupovini REHAU Usaglašenost proizvoda sobnog regulatora Nea Nea HT je digitalni Ovaj proizvod ispunjava zahteve iz sledećih sobni regulator temperature sa direktiva EZ: programatorom, koji se proizvodi u varijanti - Direktiva EZ o elektromagnetnoj 24V i 230V i omogućava jednostavno...
  • Seite 240 Više detalja vidi kod Nea Servisni i sledećih zanimanja: ekspertski parametri na www rehau rs/nea - Električar ili elektroničar Molimo Vas da vodite računa o tome da parametre sme da unosi samo Prema međunarodnim odredbama i sličnim instalater ili stručno osoblje Izmena...
  • Seite 241 All manuals and user guides at all-guides.com 130cm Mesto za montažu Da bi se obezbedio pravilan rad i Regulator ne montirajte u blizini izvora 130cm efikasno regulisanje, najbolje je da se toplote, iza zavesa, na mestima direktno Nea sobni regulator montira na mesto gde izloženim sunčevim zracima ili u oblasti sa nema promaje na visini od 130 cm od velikom vazdušnom vlagom...
  • Seite 242 230V: 1,5 mm² prečnika kabla utičnicama sa rastojanjem otvora od 60 mm 24V: 0,75 mm² – 1,5 mm² prečnika kabla 55 mm 8 mm * maksimalna veličina glave zavrtnja 88 mm 75 mm Ožičenje Nea HT 24 V & 230 V 60 mm Osigurač...
  • Seite 243 All manuals and user guides at all-guides.com Nea HT ožičenje 230 V AC / 0,2 A 230 V AC omsko opterećenje 24 V AC / 1 A 24 V AC omsko opterećenje opcionalno: eksterni program 230 V 24 V L/L1 N/L2 za vremensko uključivanje maks.
  • Seite 244 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC omsko opterećenje 24 V AC / 1 A 24 V AC omsko opterećenje opcionalno: eksterni program 230 V 24 V za vremensko uključivanje L/L1 N/L2 maks.
  • Seite 245 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC omsko opterećenje 24 V AC / 1 A 24 V AC omsko opterećenje L/L1 N/L2 230 V 24 V tajmer opterećenje (termički servopogoni) neutralni provodnik faza 230 V 24 V...
  • Seite 246 All manuals and user guides at all-guides.com Proverite da li se kabl nalazi u Proverite da li se poklapaju strelice obeleženoj oblasti pre nego što zatvorite kućište Prednji poklopac postavite na zadnje Fiksirajte šarku kućište tako da budu naspramni klipsevi na šarkama Pažljivo postavite kukicu za zatvaranje poklopca u držač...
  • Seite 247 All manuals and user guides at all-guides.com Preporučena širina alata: 5 mm Skinite poklopac sa zadnjeg kućišta Proverite da li kukica za zatvaranje dobro zatvara Skidanje poklopca Kukicu za zatvaranje poklopca pažljivo pritisnite na gore nekim alatom Uklonite poklopac i sačuvajte ga na sigurnom mestu...

  • Seite 248: Prvo Uključivanje

    All manuals and user guides at all-guides.com Komande i prikazi na regulatoru ostaju trajno sačuvani u slučaju nestanka Prvo uključivanje struje Funkcija tastera Smanjiti temperaturu I "Nazad" u meni Podešavanja 1234567 Povećati temperaturu I "Napred" u meni Podešavanja Unos / prekinuti Simboli ili brojevi koji trepere mogu da se menjaju Nakon uključivanja se uključuju svi LCD segmenti...
  • Seite 249 All manuals and user guides at all-guides.com LCD simbol Prikaz Opis Objašnjenje Temperatura Pokazuje izmerenu sobnu temperaturu (R) ili zadatu vrednost (S) Zadata vrednost je sobna temperatura koju vi želite Sobna temperatura Prikazana temperatura predstavlja trenutnu temperaturu u prostoriji Zadata vrednost Prikazana temperatura predstavlja željenu temperaturu u prostoriji Režim grejanja aktivan Režim grejanja je aktivan...

  • Seite 250: Režimi Rada

    All manuals and user guides at all-guides.com Podešavanje zadate vrednosti Režimi rada Smanjivanje zadate vrednosti Izbor režima rada - standardni regulator Da bi videli zadatu vrednost, pritisnite jednom Normalni režim: standardna zadata vrednost 22 °C (vidi informacije na sledećoj strani). Redukovani režim: standardna zadata vrednost 18 °C Automatski režim: važi samo ako je priključen eksterni vremenski program za uključivanje...
  • Seite 251 All manuals and user guides at all-guides.com automatska zaštita od mraza Čim se Vremenski program za uključivanje aktivan: redukovani režim rada temperatura spusti ispod 5°C, aktivira se ventil za grejanje Party režim rada 5 sek Kada je aktiviran program za vremensko uključivanje i prikazuje se sat, tada je promena zadate vrednosti privremena Ručno podešena zadata temperatura važi samo do...
  • Seite 252 All manuals and user guides at all-guides.com Vremenski program za uključivanje ako nije potrebno, 5 sek 2 x brzo vidi legendu ako je potrebno, 7-11 2 x brzo...
  • Seite 253 All manuals and user guides at all-guides.com Vreme, datum i režim rada za godišnji Primer podešavanja odmor P1 6:00 - 12:00 P2 17:00 - 22:00 Podešavanje vremena P3 --:-- - --:-- 5 sek Indikator Objašnjenje Program za celu nedelju 2 x brzo 1234567 Program za pon do sub i za ne 123456/7...

  • Seite 254: Podešavanje Datuma

    All manuals and user guides at all-guides.com Podešavanje datuma Podešavanje režima za godišnji odmor 2 x brzo 2 x brzo 2 x brzo 2 x brzo...
  • Seite 255 Er 6 – Kratak spoj kod senzora sobne temperature optimiranja Prikaz zaštite od mraza ostaje na displeju, sve dok se ne pritisne bilo Čišćenje REHAU sobnog regulatora Nea koji taster Za čišćenje koristite samo meku i suvu krpu bez rastvora Informacije o opštim funkcijama...

  • Seite 256: Tehnički Podaci

    Ukoliko se predviđeni način primene razlikuje od primene opisane u odgovarajućim važećim tehničkim informacijama, korisnik mora da se konsultuje sa firmom REHAU i da pre Nea HT 230 V Nea HT 24 V*** upotrebe pribavi isključivo pismenu saglasnost firme REHAU...
  • Seite 257 All manuals and user guides at all-guides.com NEA HT 24 В И NEA HT 230 В ТЕРМОРЕГУЛЯТОР REHAU ИНСТРУКЦИИ ПОЛЬЗОВАТЕЛЯ И КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ www rehau ru...

  • Seite 258: Объем Поставки

    All manuals and user guides at all-guides.com Содержание Таймер-программа Объем поставки Время, дата и режим отпуска Введение Сообщения на дисплее Соответствие требованиям и Настройка режима отпуска безопасность Технические данные Информация о безопасности Установка параметров, экспертный уровень Место установки Снятие крышки Безопасность...
  • Seite 259 All manuals and user guides at all-guides.com Введение Соответствие требованиям и безопасность Мы благодарим Вас за приобретение терморегулятора REHAU Nea Nea HCT Соответствие продукта требованиям – это программируемый цифровой Данный продукт соответствует основным терморегулятор, который доступен в двух требованиям следующих нормативов С: исполнениях...
  • Seite 260 специфического случая применения См следующих областей: раздел сервисных и экспертных - Электрика или электроника параметров Nea на сайте В соответствии с международными www rehau ru/nea правилами, а также сопоставимыми профессиями согласно национальному Пожалуйста, примите во внимание, законодательству что ввод параметров должен...

  • Seite 261: Место Установки

    All manuals and user guides at all-guides.com 130cm Место установки Чтобы обеспечить беспроблемное влиянию сквозняков Не устанавливайте функционирование и эффективное терморегулятор вблизи источников тепла, 130cm регулирование, терморегулятор рекомен- за шторами, в местах с воздействием дуется размещать на расстоянии 130 см прямых...
  • Seite 262 All manuals and user guides at all-guides.com Установка Установка на стене Присоединение проводов Для установки на стене разметьте и Жесткий и гибкий провод прикрепите заднюю часть корпуса к 230V: 1,5 мм² сечение стене Регулятор подходит также для 24V: 0,75 мм² – 1,5 мм² сечение установки...
  • Seite 263 All manuals and user guides at all-guides.com Проводка в Nea HT 230 В AC / 0,2 A 230 В AC резистивная нагрузка 24 В AC / 1 A 24 В AC резистивная нагрузка Опционально: 230 В 24 В L/L1 N/L2 Внешняя...
  • Seite 264 All manuals and user guides at all-guides.com 230 В AC / 0,2 A 230 В AC резистивная нагрузка 24 В AC / 1 A 24 В AC резистивная нагрузка Опционально: 230 В 24 В Внешняя программа таймера L/L1 N/L2 Макс. 5 сервоприводов Макс.
  • Seite 265 All manuals and user guides at all-guides.com 230 В AC / 0,2 A 230 В AC резистивная нагрузка 24 В AC / 1 A 24 В AC резистивная нагрузка L/L1 N/L2 230 В 24 В Таймер (равенство фаз) Нагрузка (термические сервоприводы) Нулевой...
  • Seite 266 All manuals and user guides at all-guides.com Убедитесь в том, что кабели Перед закрытием убедитесь в том, находятся внутри отмеченной что две стрелки направлены области навстречу друг Разместите крышку на корпусе так, Зафиксируйте шарниры чтобы крюки шарниров попали в гнезда Осторожно...

  • Seite 267: Снятие Крышки

    All manuals and user guides at all-guides.com закройте крышку со щелчком Рекомендуемая ширина инструмен- та: 5 мм Отогните крышку от корпуса Убедитесь в том, что коробка правильно закрыта Снятие крышки Осторожно отожмите крючок защелки Снимите крышку и положите ее в с...

  • Seite 268: Первое Включение

    All manuals and user guides at all-guides.com Настройка регулятора и показания если регулятор работал до этого не менее дисплея 24 часов Первое включение Установки параметров для монтажника и программы долгое время сохраняются в памяти после отключения электричества 1234567 Функции клавиш понижение...
  • Seite 269 All manuals and user guides at all-guides.com Символы ЖК-дисплея Индикатор Значение Объяснение температура Показывает фактическую температуру помещения (R) или требуемое значение (S) Требуемое значение – это та температура, которую Вы желаете иметь в помещении температура Указанная температура – это фактическая температура в помещении помещения...
  • Seite 270 All manuals and user guides at all-guides.com дание температуры Режимы функционирования Снижение температуры Выбор режима – стандартный терморегулятор или или или или или или Чтобы посмотреть заданную температуру нажмите Нормальный режим: температура по умолчанию один раз на (смотри информацию на 22°C следующей...
  • Seite 271 All manuals and user guides at all-guides.com сли терморегулятор Nea находится в Таймер-программа активна: нормальный режим режиме ВЫКЛ , активна функция Таймер-программа активна: пониженный режим защиты от замерзания Как только температу- Режим вечеринки ра опускается ниже 5°C, активируется привод или 5 сек...
  • Seite 272 All manuals and user guides at all-guides.com Таймер-программа сли не требуется, шаг 13 или 5 сек 2 x быстро или см описание или или или или или или сли требуется, или шаги 7-11 2 x быстро или...

  • Seite 273: Настройки По Умолчанию

    All manuals and user guides at all-guides.com Время, дата и режим отпуска Пример настройки P1 6:00 - 12:00 Установка времени P2 17:00 - 22:00 5 sec P3 --:-- - --:-- 2 x быстро Индикатор Пояснение Программа на всю неделю 1234567 или...

  • Seite 274: Установка Даты

    All manuals and user guides at all-guides.com Установка даты Настройка режима отпуска 2 x быстро 2 x быстро или или или или или или или 2 x быстро 2 x быстро...
  • Seite 275 вырабатываемый сигнал в соответствие с нагрузкой на систему для достижения Настройка режима отпуска оптимального результата Защита клапана Для защиты сервоприводов каждую Чистка терморегулятора REHAU Nea неделю на 5 минут активируется выход Для очистки используйте только мягкую регулятора Эта функция предотвращает сухую ветошь без растворителей...

  • Seite 276: Технические Данные

    проконсультироваться с фирмой REHAU и перед измеренное-импульсное 4 кВ началом монтажа получить письменное разрешение напряжение от фирмы REHAU сли такое разрешение не получено, Защита от замерзания 5 °C то ответственность целиком лежит на потребителе Защита клапана 5 мин/неделя Применение, монтаж и переработка в данном случае...
  • Seite 277 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V REHAU RUMSTERMOSTAT BRUKSANVISNING OCH SNABBMONTAGE www rehau se...
  • Seite 278 All manuals and user guides at all-guides.com Innehåll Displaymeddelanden Leveransomfång Information angående allmänna Inledning funktioner Produktkonformitet och säkerhet Tekniska data Säkerhetsinformation Parameterinställningar av installatör - expertis Montageposition Borttagning av locket Reglerstyrning och display Säkerhet Inställning av önskat värde Driftssätt Information Tidsinställningsprogram Tid, datum och semesterdrift Fördelar...

  • Seite 279: Säkerhetsinformation

    All manuals and user guides at all-guides.com Inledning Produktkonformitet och säkerhet Vi tackar för ert köp av REHAU rumstermo- Produktkonformitet stat Nea Nea HT är en programmerbar, Denna produkt uppfyller de väsentligaste digital rumstemperaturtermostater som kraven enligt följande EG-riktlinjer: finns i utförande 24 V och 230 V Den ger - Elektromagnetisk kompabilitet 2004/108/ en enkel temperaturinställning för era...
  • Seite 280 ändras i enlighet med specifik användning Denna bruksanvisning kräver yrkeskunskap Se Nea service- och expertparametrar som motsvarar en officiellt erkänd examen under www rehau se/nea inom följande yrken: Vänligen observera att parametrar - el- eller elektronteknik endast får matas in av installatör eller fackkunnig person Ändring av...
  • Seite 281 All manuals and user guides at all-guides.com 130cm Montageposition För att få en störningsfri drift och Montera inte termostaten i närrheten av en 130cm effektiv styrning, skall Nea värmekälla, bakom gardiner, på platser med rumstermostat helst monteras i ett dragfritt direkt solljus eller i områden med hög område och på...
  • Seite 282 230V: 1,5 mm² kabeltvärsnitt infällt montage med hålavstånd på 60 mm 24V: 0,75 mm² – 1,5 mm² kabeltvärsnitt 55 mm 8 mm * maximal storlek på skruvhuvud 88 mm 75 mm Koppling av Nea HT 24 V & 230 V 60 mm Säkring...
  • Seite 283 All manuals and user guides at all-guides.com Nea HT kabeldragning 230 V AC / 0.2 A 230 V AC Resistive Load 24 V AC / 1 A 24 V AC Resistive Load 230 V 24 V Optional External Time Switch L/L1 N/L2 Max.
  • Seite 284 All manuals and user guides at all-guides.com 230 V AC / 0.2 A 230 V AC Resistive Load 24 V AC / 1 A 24 V AC Resistive Load 230 V 24 V Optional External Time Switch L/L1 N/L2 Max. 5 Thermal Actuators Max.
  • Seite 285 All manuals and user guides at all-guides.com 230 V AC / 0.2 A 230 V AC Resistive Load 24 V AC / 1 A 24 V AC Resistive Load L/L1 N/L2 230 V 24 V External time switch (Phase balance) Load (Thermal Actuators) Neutral Phase...
  • Seite 286 All manuals and user guides at all-guides.com Säkerställ att kabeln befinner sig Säkerställ att de båda pilarna är inom det markerade området riktade mot varandra innan kåpan stängs Positionera det främre locket på den bakre kåpan så att gångjärnsclipsen är Fixera gångjärnet riktade mot varandra...
  • Seite 287 All manuals and user guides at all-guides.com Positionera försiktigt låshaken på locket Rekommenderad verktygsbredd vid den bakre kåpan och stäng den 5 mm Ta bort locket från den bakre kåpan Kontrollera att låshaken är ordentligt stängd Borttagning av locket Ta bort locket och förvara det på ett Tryck försiktigt lockets låshake uppåt säkert ställe med hjälp av ett verktyg...
  • Seite 288 All manuals and user guides at all-guides.com Reglerstyrning och display men förblir konstant lagrade vid elavbrott Första inkoppling Knappar Sänka temperaturen Även ”tillbaka” i menyinställningarna Höja temperaturen Även ”framåt” i 1234567 menyinställningarna Inmatning / avsluta Blinkande symboler eller siffror kan förändras Efter inkoppling kopplas alla LCD-segment in under två...
  • Seite 289 All manuals and user guides at all-guides.com LCD-symboler Display Beskrivning Förklaring Temperatur Visar den verkliga rumstemperaturen (R) eller inställt värde (S) Det inställda värdet är önskad rumstempertur Rumstemperatur Angiven temperatur är aktuell rumstemperatur Inställt värde Angiven temperatur är önskad rumstemperatur Värmedrift aktiv Värmeledningsdrift är igång Normal drift...
  • Seite 290 All manuals and user guides at all-guides.com Inställning av önskat värde Driftssätt Reducering av önskat värde Val av driftssätt - standardreglering eller eller eller eller eller eller För att se önskat värde tryck en gång Normaldrift. Önskat standardvärde 22 °C (se information på...
  • Seite 291 All manuals and user guides at all-guides.com Så snart temperaturen sjunker under 5°C Driftssätt ”party” aktiveras värmeventile eller 5 sek När ett tidkopplingsprogram är eller aktiverat och klockan visas,är ändring av önskat värde temporärt Det manuellt inställda önskade värdet gäller eller bara till nästa kopplingspunkt på...
  • Seite 292 All manuals and user guides at all-guides.com Tidsinställningsprogram om ej nödvändigt, eller 5 sek 2x snabbt eller se teckenförklaring eller eller eller eller eller eller om nödvändigt, eller 7-11 2x snabbt eller...

  • Seite 293: Ställa In Tid

    All manuals and user guides at all-guides.com Tid, datum och semesterdrift Exempel på inställning P1 6:00 - 12:00 Ställa in tid P2 17:00 - 22:00 5 sek P3 --:-- - --:-- 2x snabbt Indikator Förklaring Program för hela veckan 1234567 eller Program för mån-lör och för sön 123456/7...

  • Seite 294: Ställa In Datum

    All manuals and user guides at all-guides.com Ställa in datum Ställa in semesterdrift 2x snabbt 2x snabbt eller eller eller eller eller eller 2x snabbt eller 2x snabbt...
  • Seite 295 Vid golvvärmesystem skall denna Er 6 – Kortslutning på temperaturavkännare optimeringsfunktion användas med stor försiktighet Frostskyddsmeddelandet blir kvar tills en valfri tangent trycks ner Rengöring av REHAU rumstermosstat Nea Använd endast en mjuk, torr och lösnings- Information angående allmänna medelfri trasa funktioner Ventilskydd En defekt säkring visar att det finns...

  • Seite 296: Tekniska Data

    Vår användningstekniska rådgivning, baserad på kunskaper och erfarenheter, får anses som vägledande Arbetsförhållanden och andra faktorer utanför vår påverkan, Nea HT 230 V Nea HT 24 V utesluter alla anspråk med anledning av våra angivelser Vi Driftsspänning 230 V-AC +/- 10 % 24 V-AC + 20 % - 10 % rekommenderar därför att noga undersöka om produkten är...
  • Seite 297 All manuals and user guides at all-guides.com NEA HT 24 V & NEA HT 230 V REHAU ODA TERMOSTATI KULLANMA KILAVUZU VE HIZLI MONTAJ TALIMATNAMESI www rehau com tr...

  • Seite 298: Tedarik Kapsamı

    All manuals and user guides at all-guides.com İçerik Gösterge mesajları Tedarik kapsamı Genel fonksiyonlarla ilgili bilgiler Giriş Teknik veriler Ürün uyumluluğu ve emniyet Emniyet bilgileri Parametrelerin uygulamacılar - uzmanlar tarafından ayarlanması Montaj konumu Kapağın çıkartılması Termostat kullanımı ve ekran Güvenlik uyarısı Set değerinin ayarlanması...

  • Seite 299: Emniyet Bilgileri

    All manuals and user guides at all-guides.com Giriş Ürün uyumluluğu ve emniyet REHAU Nea Oda Termostatı’nda karar Ürün uyumluluğu kıldığınız için teşekkür ederiz Nea HT 24 V Bu ürün aşağıdaki EG yönetmeliklerinin ve 230 V tiplerinde tedarik edilebilen, ısıtma temel taleplerini karşılamaktadır: sisteminizin sıcaklığını kolaylıkla ayarlama- - Elektromanyetik uyumluluk ile ilgili nıza imkan tanıyan, programlanabilir dijital...
  • Seite 300 Bu parametreler kişisel kişilerin sahip olduğu teknik bilgiler kullanımınız için bir miktar değiştirilebilirler içermektedir: www rehau com tr/nea adresindeki Nea Servis ve Uzman parametreleri kısmına - Elektrikçiler veya elektronikçiler bakınız Bu kişiler uluslararası belirlemelere ve kendi Lütfen parametre bölümüne sadece...

  • Seite 301: Montaj Konumu

    All manuals and user guides at all-guides.com 130cm Montaj konumu Hatasız bir işletim ve verimli bir Termostatı bir ısı kaynağının yakınına, 130cm kontrol sağlamak için Nea oda perdelerin arkasına, direkt güneş ışığı alan termostatı tercihen cereyansız bir yerde ve noktalara veya yüksek hava neminin hakim zeminden 130 cm yukarıda olduğu konumlara yerleştirmeyin konumlandırılmalıdır...
  • Seite 302 24V: 0,75 mm² – 1,5 mm² kablo kesiti buatlar ile uyumludur 55 mm 8 mm * azami vida başı büyüklüğü 88 mm 75 mm Nea HT 24 V & 230 V kablolaması 60 mm Sigorta...
  • Seite 303 All manuals and user guides at all-guides.com Nea HT Kablolaması 230 V AC / 0,2 A 230 V AC Ohm Yükü 24 V AC / 1 A 24 V AC Ohm Yükü Opsiyonel: 230 V 24 V L/L1 N/L2 Harici zaman programı Maks.
  • Seite 304 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Ohm Yükü 24 V AC / 1 A 24 V AC Ohm Yükü Opsiyonel: 230 V 24 V Harici zaman programı L/L1 N/L2 Maks. 5 termostatik vana Maks.
  • Seite 305 All manuals and user guides at all-guides.com 230 V AC / 0,2 A 230 V AC Ohm Yükü 24 V AC / 1 A 24 V AC Ohm Yükü L/L1 N/L2 230 V 24 V Programlama saati (Faz eşitliği) Yük (termostatik vanalar) Nötr 230 V 24 V...
  • Seite 306 All manuals and user guides at all-guides.com Kablonun işaretlenmiş bölge Gövdeyi kapatmadan iki okun içerisinde kaldığından emin olun birbirlerine baktığından emin olun Ön kapağı, sabitleme klipsleri Eklemi sabitleyin birbirleriyle buluşacak şekilde arka gövde üzerine konumlandırın Kapağın tırnağını dikkatlice arka gövdedeki yuvasına getirin ve kapatın...
  • Seite 307 All manuals and user guides at all-guides.com Tavsiye edilen alet genişliği: 5 mm Ön kapağı arka gövdeden ayırın Tırnağın tam olarak oturduğundan emin olun Kapağın çıkartılması Bir alet yardımıyla ön kapağın tırnağını dikkatlice yukarı doğru bastırın Kapağı çıkartın ve emniyetli bir yere koyun...
  • Seite 308 All manuals and user guides at all-guides.com Termostat kullanımı ve ekran Uygulamacı tarafından yapılmış İlk kez çalıştırma parametre ayarları ve zaman programları elektrik kesintisi durumunda dahi hafızada kalır Tuşlar 1234567 Sıcaklığı düşürmek Aynı zamanda Ayarlar menüsünde „Geri“ olarak kullanılır Sıcaklığı yükseltmek Aynı zamanda Ayarlar menüsünde „İleri“...
  • Seite 309 All manuals and user guides at all-guides.com LCD Sembolü Gösterge Tanımlama Açıklama Sıcaklık Asıl mahal sıcaklığını (R) veya Set değerini (S) gösterir Set değeri talep ettiğiniz mahal sıcaklığıdır Mahal sıcaklığı Gösterilen sıcaklık ölçülen mahal sıcaklığıdır Set değeri Gösterilen sıcaklık arzu edilen mahal sıcaklığıdır Isıtma modu aktif Isıtma modu aktif Normal işletim...
  • Seite 310 All manuals and user guides at all-guides.com Set değerinin ayarlanması İşletim modları Set değerinin düşürülmesi İşletim modu seçimi - Standart termostat veya veya veya veya veya veya Set değerini görmek için bir kez butonuna Normal işletim: Standart Set değeri 22°C basın.
  • Seite 311 All manuals and user guides at all-guides.com olur Sıcaklığın 5°C’nin altına düşmesi Parti modu durumunda ısıtma vanası aktive edilir veya 5 sn Bir zaman programlaması aktive veya edilmişse ve saat gösteriliyorsa, Set değeri değişikliği sadece geçici süre için geçerli olur Manuel olarak ayarlanan Set veya değeri sadece bir sonraki zaman programı...
  • Seite 312 All manuals and user guides at all-guides.com Zaman programı ihtiyaç yoksa, veya 5 sn 2x hızlı veya bkz lejant veya veya veya veya veya veya ihtiyaç varsa, veya 7-11 2x hızlı veya...

  • Seite 313: Saati Ayarlama

    All manuals and user guides at all-guides.com Saat, tarih ve tatil modu Örnek ayarlama P1 6:00 - 12:00 Saati ayarlama P2 17:00 - 22:00 5 sn P3 --:-- - --:-- 2x hızlı Gösterge Açıklama Tüm hafta için program 1234567 veya Pt - Cts arası...
  • Seite 314 All manuals and user guides at all-guides.com Tarihi ayarlama Tatil modunu ayarlama 2x hızlı 2x hızlı veya veya veya veya veya veya 2x hızlı veya 2x hızlı...
  • Seite 315 Döşemeden ısıtma sistemlerinde bu optimizasyon fonksiyonu çok hassas Donma koruması mesajı, herhangi bir uygulanmalıdır tuşa basılana kadar mevcut kalır REHAU Nea oda termosatının temizlenmesi Genel fonksiyonlarla ilgili bilgiler Temizlik için sadece yumuşak, kuru ve Vana koruması çözücü içermeyen bir bez kullanın Vanaları...

  • Seite 316: Teknik Veriler

    Uygulama ve kullanma konusundaki gerek sözlü gerekse de yazılı teknik tavsiye ve düşüncelerimiz tecrübelerimize dayanmakta olup, bu konularda sahip olduğumuz en üstün Nea HT 230 V Nea HT 24 V*** bilgi birikimine istinaden iletilmiştir, fakat bunlar bağlayıcı İşletme gerilimi 230 V-AC +/- 10 % 24 V-AC + 20 % - 10 % olmayan öneriler olmaktan öteye geçemezler Etki ve...
  • Seite 317 All manuals and user guides at all-guides.com...
  • Seite 318 (Nea HT 230V, Water Floor Heating Systems) CA = 0,6K * 215487 * see service manual for parametrization voir notice d’installation pour le paramétrage REHAU AG + Co, Otto Hahn Str. 2, 95111 Rehau, Germany www.rehau.com © REHAU 954611 de/en/cz/es/fr/gr/hu/it/nl/pl/ro/rs/ru/se/tr 06 2015...

Diese Anleitung auch für:

Nea ht 230 v

Inhaltsverzeichnis
