5.6.3 Regelung Heizen und Kühlen mit einer Mischung aus verdrahteten und drahtlosen Raumreglern und einem Slave
(bis zu 24 Räume)

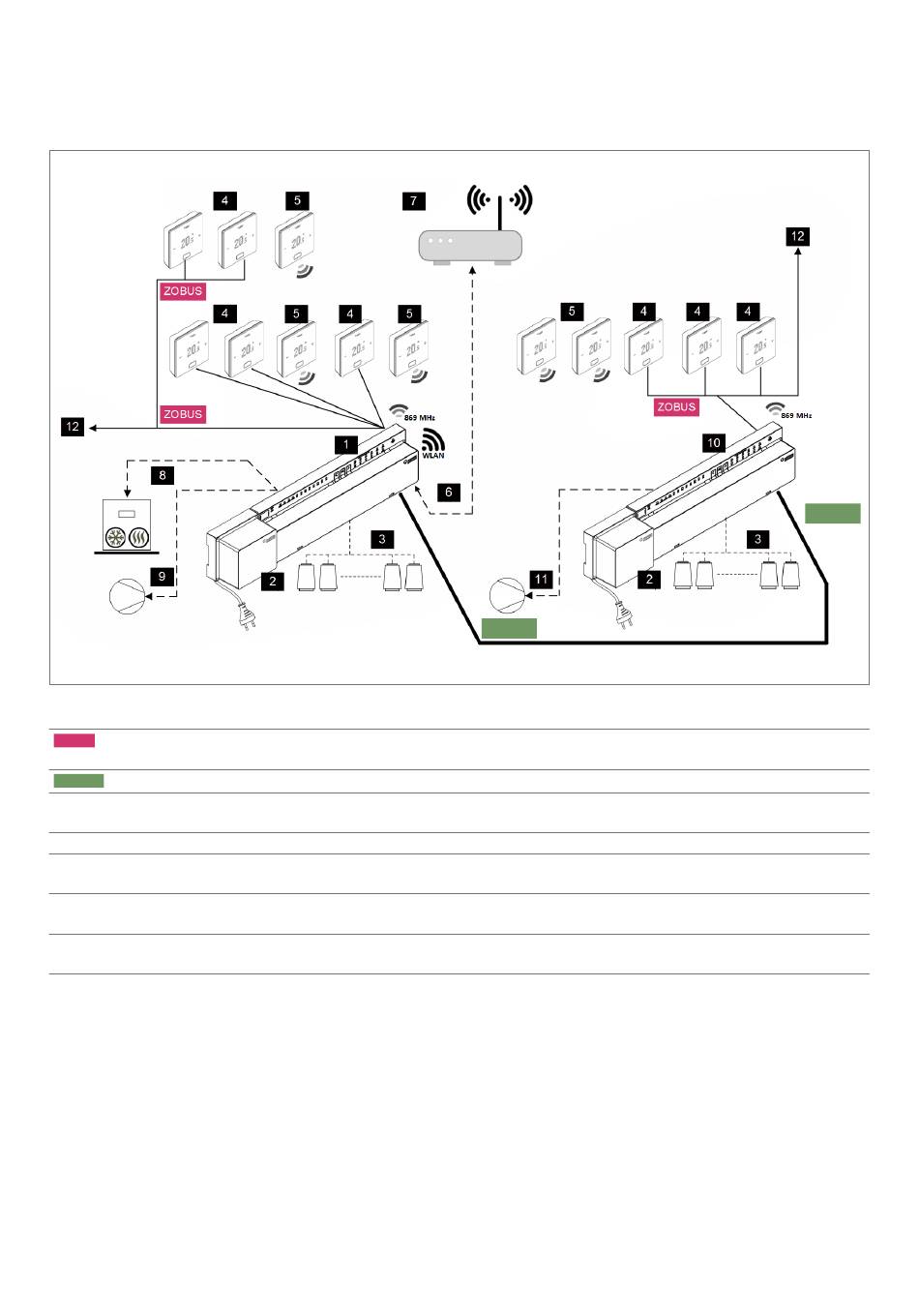

Abb. 5-4 NEA SMART 2.0 System, Raumregelung für Heizen/Kühlen für bis zu 24 Räume
Zone Bus (ZOBUS) zur Anbindung der Raumregler
ZOBUS
System Bus zur Anbindung von Slaves und U-Modulen
SYSBUS
1 NEA SMART 2.0 Basis 24 V, zentrale Regeleinheit (Master)
für bis zu 8 Räume
2 NEA SMART 2.0 Transformator 24 V
3 Stellantriebe 24 V am Heizkreisverteiler
4 NEA SMART 2.0 Raumregler vertdrahtet, zum messen der
Raumtemperatur und Raumluftfeuchte
5 NEA SMART 2.0 Raumregler drahtlos, zum messen der
Raumtemperatur und Raumluftfeuchte
Tab. 5-12 Heizen und Kühlen mit einer Mischung aus Raumreglern und Slaves, für bis zu 24 Räume
46
SYSBUS
6 LAN/WLAN Schnittstelle zur Anbindung des Systems an
Router und Cloud
7 Router für WLAN/LAN-Netz im Haus und Verbindung zur Cloud
8 Anforderungssignal der Basis an Wärme-/Kälteerzeuger
9 Anforderungssignal der Basis an globale Pumpe
10 NEA SMART 2.0 Basis 24 V, zentrale Regeleinheit (Slave) für
bis zu 8 Räume
11 Anforderungssignal der Basis (Slave)an lokale Pumpe
12 Weiterführung des ZOBUS zu weiteren Raumreglern oder
NEA SMART 2.0 R-Modulen
SYSBUS
