5.6.2 Regelung Heizen und Kühlen mit einer Mischung aus verdrahteten und drahtlosen Raumreglern und einem R-Modul
(bis zu 12 Räume)

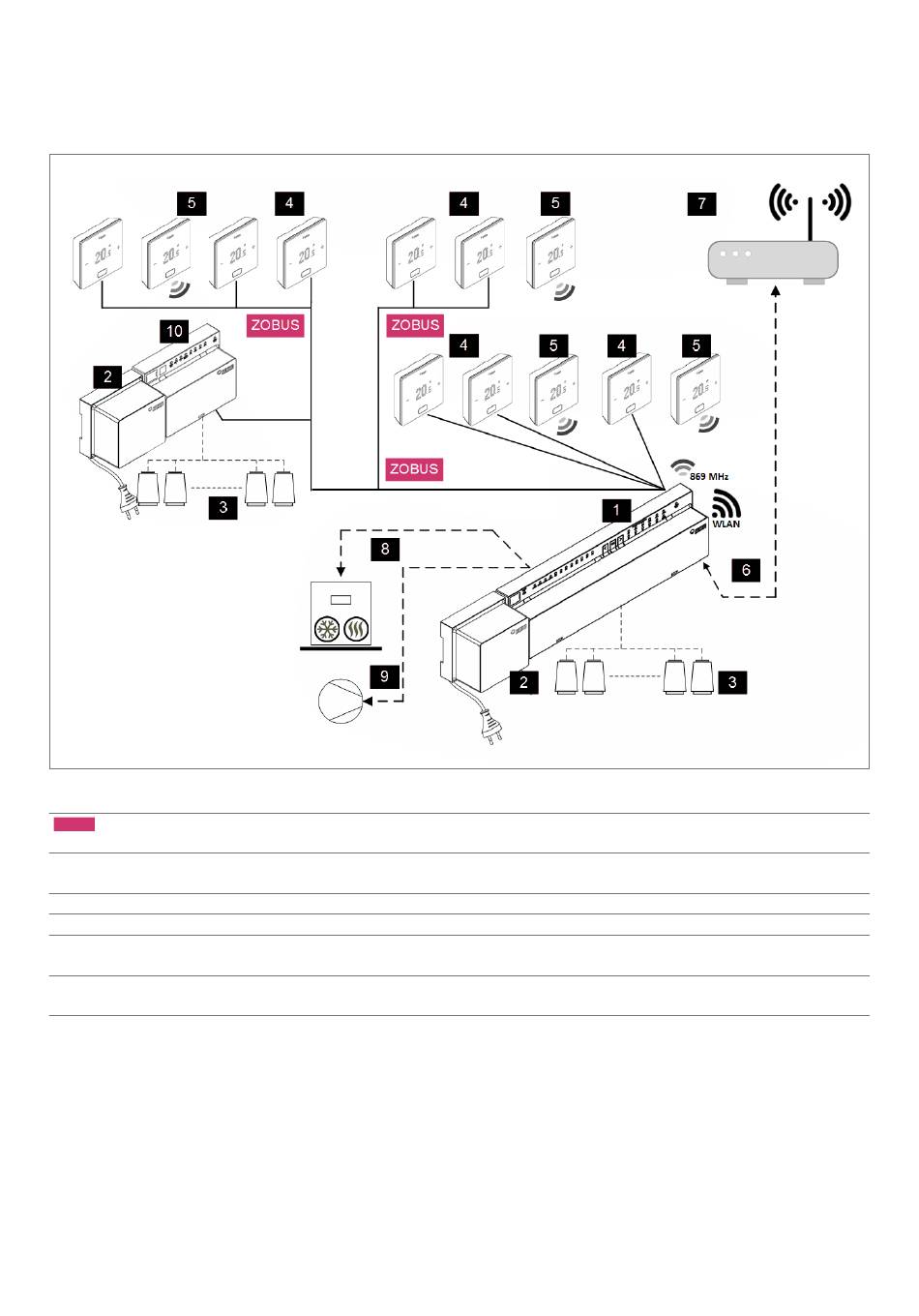

Abb. 5-3 NEA SMART 2.0 System, Raumregelung für Heizen/Kühlen für bis zu 12 Räume
Zone Bus (ZOBUS) zur Anbindung der Raumregler und
ZOBUS
R-Modul
1 NEA SMART 2.0 Basis 24 V, zentrale Regeleinheit (Master)
für bis zu 8 Räume
2 NEA SMART 2.0 Transformator 24 V
3 Stellantriebe 24 V am Heizkreisverteiler
4 NEA SMART 2.0 Raumregler verdrahtet
5 NEA SMART 2.0 Raumregler drahtlos, zum messen der
Raumtemperatur und Raumluftfeuchte
Tab. 5-11 Regelung Heizen und Kühlen mit einer Mischung aus Raumreglern und einem R-Modul, für bis zu 12 Räume
6 LAN/WLAN Schnittstelle zur Anbindung des Systems an
Router und Cloud
7 Router für WLAN/LAN-Netz im Haus und Verbindung zur Cloud
8 Anforderungssignal der Basis an Wärme-/Kälteerzeuger
9 Anforderungssignal der Basis an Pumpe
10 NEA SMART 2.0 R-Modul 24 V, R-Modul für vier zusätzliche
Räume
45
