Rehau NEA SMART 2.0 Serviceanleitung Seite 13

NEA SMART 2.0 Basis 230 V

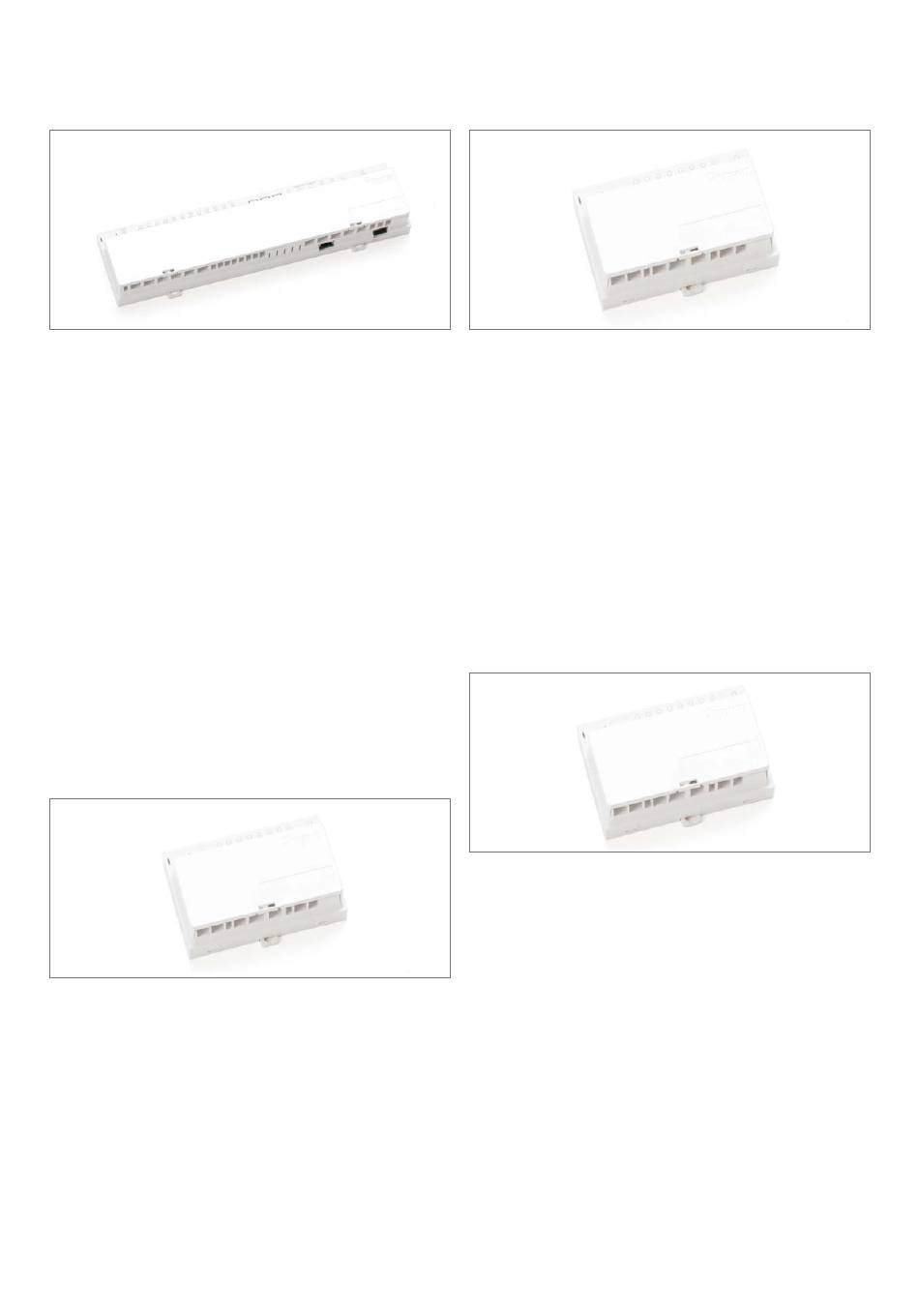

Abb. 3-6 NEA SMART 2.0 Basis 230 V
Zentrale Regeleinheit für Flächenheizungs- und -kühlungssysteme zur
Montage im Heizkreisverteilerschrank.
- Hybridtechnologie für die Kopplung von maximal 8 NEA SMART 2.0
Raumreglern in Bus oder Funktechnologie
- Erweiterung um 4 Räume durch NEA SMART 2.0 R-Modul
- Systemerweiterung mit bis zu 4 weiteren NEA SMART 2.0 Basen
möglich. Damit sind bis zu 60 Räume regelbar.
- Ansteuerung von 12 thermischen Stellantrieben UNI 230 V
- LAN/WLAN-Schnittstelle zur Integration des Systems in das
Heimnetzwerk serienmäßig „on board"
- 4 Relais-Ausgänge zur Ansteuerung einer Pumpe, eines Wärme und
Kälteerzeugers, eines Entfeuchters oder anderer externer Geräte
- 4 digitale Eingänge zum Anschluss von Taupunktwächtern oder zur
Umschaltung der Betriebsart
- Status-LEDs integriert
- Schraubenlose Anschlusstechnik durch Klemm-Steckverbindungen
- Wand- und Hutschienenmontage
NEA SMART 2.0 U-Modul 24 V
Abb. 3-7 NEA SMART 2.0 U-Modul 24 V
Universelles Erweiterungsmodul für NEA SMART 2.0 Basis 24 V,
konfigurierbar für:
- Regelung einer Vorlauftemperatur
- Ansteuerung von bis zu 2 Entfeuchtern
- Anbindung an NEA SMART 2.0 Basis 24 V über 4-adrigen
Systembus
- 4 analoge Eingänge
- 4 Relaisausgänge
- 4 digitale Eingänge
- Status-LEDs integriert
- Wand- und Hutschienenmontage
NEA SMART 2.0 R-Modul 24 V
Abb. 3-8 NEA SMART 2.0 R-Modul 24 V
Erweiterungsmodul für NEA SMART 2.0 Basis 24 V zur Regelung von
4 weiteren Räumen.
- Anbindung an NEA SMART 2.0 Basis 24 V über 2-adrigen Zone-Bus
(ZOBUS), verpolungssicher
- 8 thermische Stellantriebe UNI 24 V anschließbar
- 2 Relais-Ausgänge zur Ansteuerung einer Pumpe, eines Wärme und
Kälteerzeugers, eines Entfeuchters oder anderer externer Geräte
- 1 digitaler Eingang zum Anschluss von Taupunktwächtern oder zur
Umschaltung der Betriebsart
- Status-LEDs integriert
- Wand- und Hutschienenmontage
NEA SMART 2.0 R-Modul 230 V
Abb. 3-9 NEA SMART 2.0 R-Modul 230 V
Erweiterungsmodul für NEA SMART 2.0 Basis 230 V zur Regelung
von 4 weiteren Räumen.
- Anbindung an NEA SMART 2.0 Basis 230 V über 2-adrigen
Zone-Bus (ZOBUS), verpolungssicher
- 8 thermische Stellantriebe UNI 230 V anschließbar
- 2 Relais-Ausgänge zur Ansteuerung einer Pumpe, eines Wärmeund
Kälteerzeugers, eines Entfeuchters oder anderer externer Geräte
- 1 digitaler Eingang zum Anschluss von Taupunktwächtern oder zur
Umschaltung der Betriebsart
- Status-LEDs integriert
- Wand- und Hutschienenmontage
13
