7.5.7

SYSBUS Scan Komponenten

Der Sysbus-Scan überprüft alle Systembus-Mitglieder:

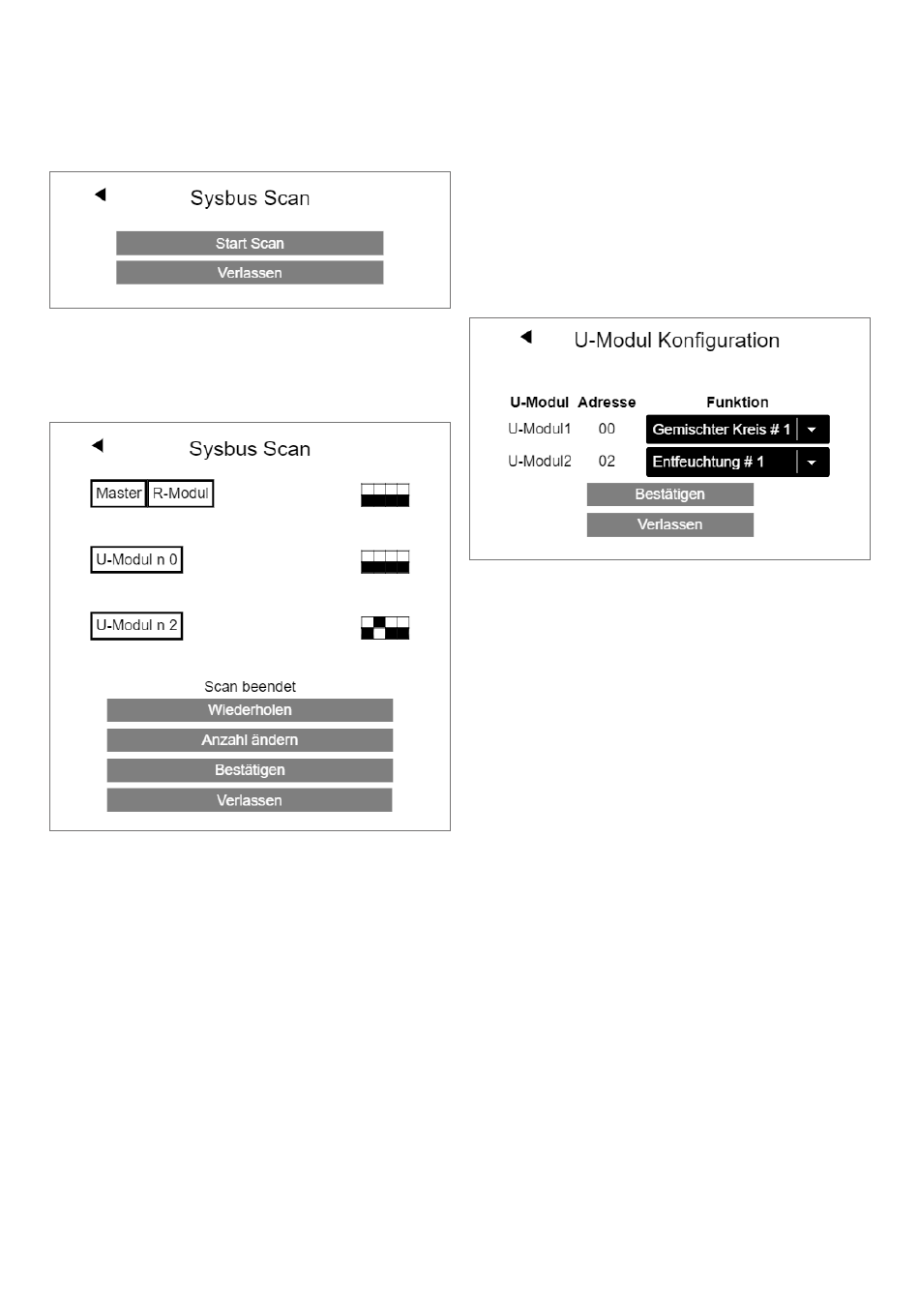

Abb. 7-14 Webseite: Sysbus Scan
Das Ergebnis wird auf dieser Seite angezeigt. Die Grafik unten zeigt
die Einstellung der DIP-Schalter der Systembusadresse.
Abb. 7-15 Webseite: Sysbus Scan, DIP-Schalter
Wenn eine Diskrepanz zwischen dem, was definiert wurde, und dem
gefundenen Fehler besteht, wird eine Fehlermeldung angezeigt.
- Überprüfen Sie die richtige Anzahl von Komponenten, die Sie
definiert haben
- Überprüfen der Einstellungen für den Adressschalter
- Überprüfen Sie die SYSBUS und ZOBUS LED aller Komponenten
- Hinweis:
SYSBUS LED blinkt nur, wenn SYSBUS aktiv ist, um dies zu überprü-
fen, müssen Sie jemanden bitten, den Scan mehrmals zu starten
- Ausschalten und Überprüfen der Busverkabelung
60
7.5.8

Funktion von Systembuskomponenten definieren

In diesem Beispiel gibt es 2 U-Module, von denen eines für den
gemischten Kreis verwendet werden muss.
U-Modul1 (Adresse 00) ist für den gemischten Kreis zu verwenden,
U-Modul2 (Adresse 04) für 2 Luftentfeuchter.
Der Begriff "Entfeuchtung n 1" bezeichnet die 1. Gruppe von
Entfeuchtern.
Abb. 7-16 Webseite: Konfiguration U-Modul, Entfeuchtung
