Steuerklemmentypen - Danfoss VLT Lift Drive LD 302 Produkthandbuch

Elektrische Installation
4 4

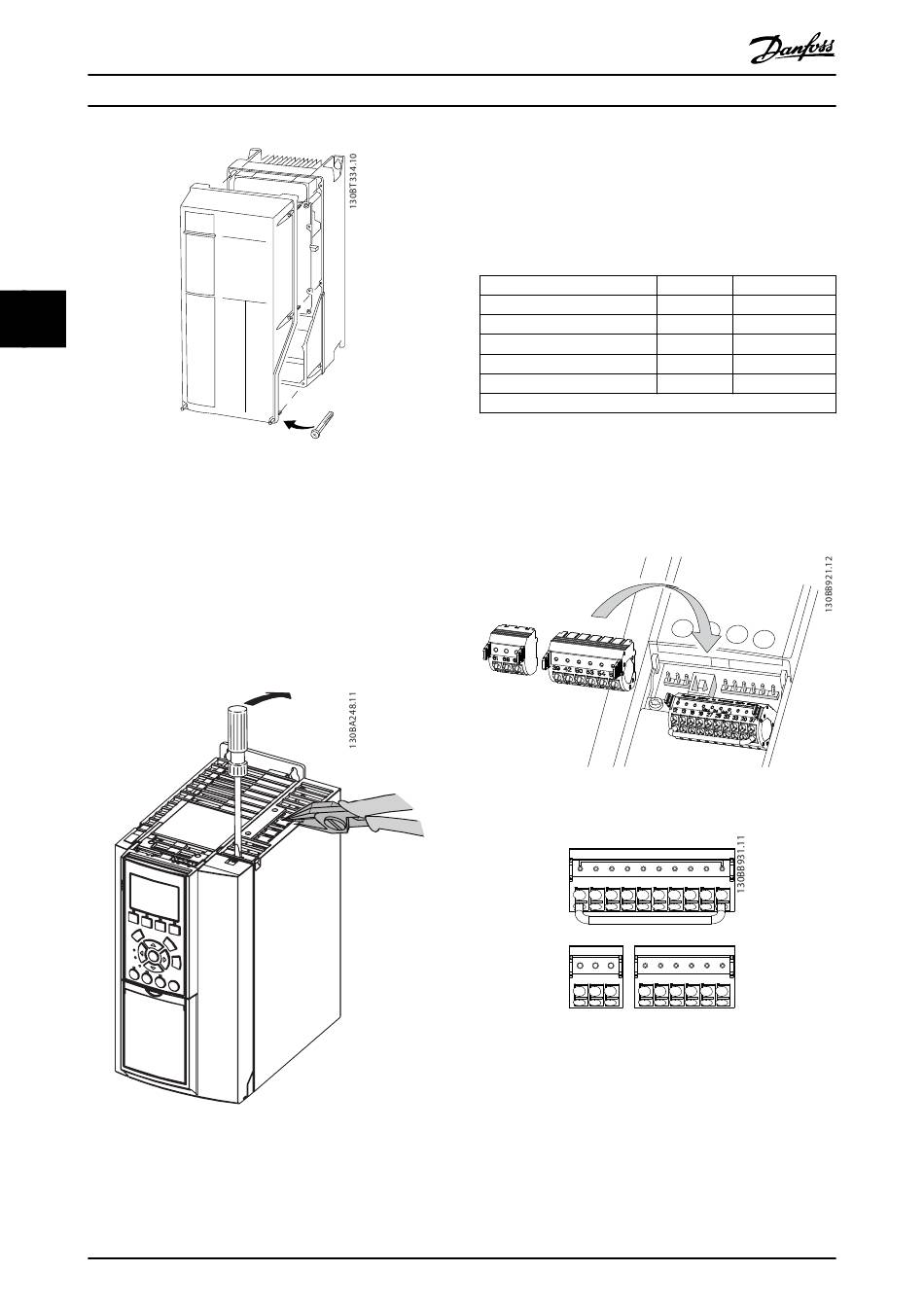

Abbildung 4.20 Zugang zu den Steuerklemmen in den
Gehäusen A4, A5, B1, B2, C1 und C2
Gehäusetypen A2 und A3
Drehgeber und E/A-Klemme befinden sich hinter der
Klemmenabdeckung von Option C, siehe Abbildung 4.21.
Die Busklemmen der Aufzugssteuerung und die
Debugklemmen (RS-485) befinden sich auf der Oberseite
der Abdeckung von Option C. Wenn Sie diese Anschlüsse
verwenden, schneiden Sie die Kunststoffteile über den
Steckern aus und montieren Sie die Kabelentlastung.
Abbildung 4.21 Position von Drehgeber und E/A-Klemmen
22
®
VLT Lift Drive LD 302
Danfoss A/S © Ver. 2013-12-04 Alle Rechte vorbehalten.
Gehäusetypen A5, B1 und B2
Alle MCO 361-Klemmen befinden sich neben der
Steuerkarte. Um Zugang zu erhalten, entfernen Sie die
vordere Abdeckung, siehe Abbildung 4.20.
Lesen Sie vor dem Anziehen der Abdeckungen bitte
Tabelle 4.7.
Gehäusetyp
A4/A5
B1
B2
C1
C2
- Nicht vorhanden
Tabelle 4.7 Anzugsdrehmoment für Abdeckungen [Nm]/[lb-ft]

4.9.1.2 Steuerklemmentypen

Abbildung 4.22 zeigt die steckbaren Anschlüsse des
Frequenzumrichters.
2
3
Abbildung 4.22 Anordnung der Steuerklemmen
1
12 13 18 19 27 29 32 33 20 37
2 3
61 68 69 39
Abbildung 4.23 Klemmennummern
•
Stecker 1, Klemmen 12-37
•
Stecker 2, Klemmen 61, 68, 69
•
Stecker 3, Klemmen 39-55
•
Stecker 4, USB-Anschluss zur Verwendung mit der
MCT 10 Konfigurationssoftware
•
Ebenfalls enthalten sind zwei Wechselkontakt-
Relaisausgänge. Die Position hängt von der
IP20 IP55
- 2/1.5
- 2.2/1.6
- 2.2/1.6
- 2.2/1.6
- 2.2/1.6
4
1
42 50 53 54 55
