Elektrische Installation
7
4 4
Pos. Beschreibung
1 Schutznetzteil (SMPS) einschließlich Isolation des Signals
U , das die Gleichstrom-Zwischenkreisspannung anzeigt
DC
2 IGBT-Ansteuerkarte zur Ansteuerung der IGBTs (Triggert-
ransformatoren/Optokoppler).
3 Stromwandler
4 Bremselektronik (Optokoppler)
5 Einschaltstrombegrenzung, EMV und Temperatur-
messkreise.
6 Ausgangsrelais
7 Mechanische Bremse
8 Funktionale galvanische Trennung für 24-V-Sicherungs-
option
9 Die funktionale galvanische Trennung ist für die RS-485-
Standard-Busschnittstelle vorgesehen

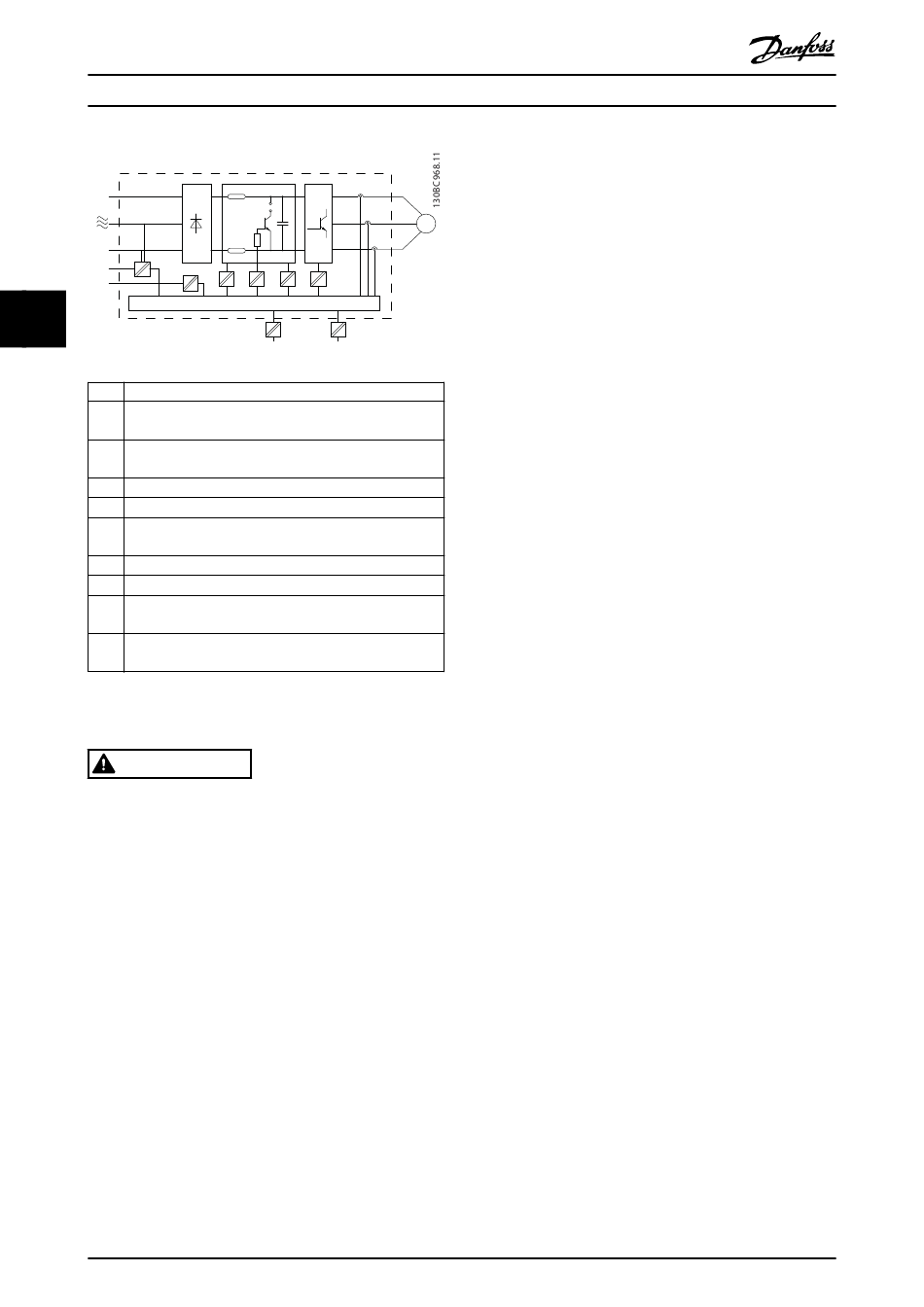

Abbildung 4.16 Galvanische Trennung
WARNUNG
Installation in großer Höhenlage:
380-400 V, Gehäusetypen A, B und C: Bei Höhen über
2000 m [6,600 ft] wenden Sie sich bezüglich der PELV
(Schutzkleinspannung – Protective extra low voltage) an
Danfoss.
18
5 4 1 2
6
8
9
