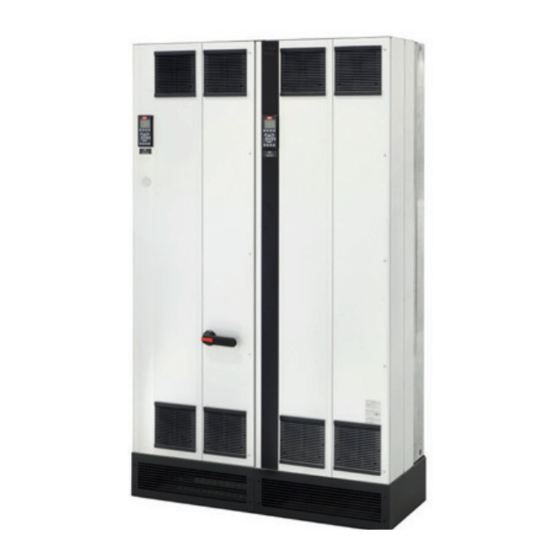

Danfoss VLT AutomationDrive FC 302 Low Harmonic Drive Produkthandbuch
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Frequenzumrichter
  5. VLT AutomationDrive FC 302 Low Harmonic...
  6. Produkthandbuch

Danfoss VLT AutomationDrive FC 302 Low Harmonic Drive Produkthandbuch

132-630 kw
Vorschau ausblenden Andere Handbücher für VLT AutomationDrive FC 302 Low Harmonic Drive:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MAKING MODERN LIVING POSSIBLE
Produkthandbuch
®
VLT
AutomationDrive FC 302 Low Harmonic Drive
132-630 kW
www.danfoss.de/vlt

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss VLT AutomationDrive FC 302 Low Harmonic Drive

Inhaltszusammenfassung für Danfoss VLT AutomationDrive FC 302 Low Harmonic Drive

  • Seite 1 MAKING MODERN LIVING POSSIBLE Produkthandbuch ® AutomationDrive FC 302 Low Harmonic Drive 132-630 kW www.danfoss.de/vlt...

  • Seite 3: Inhaltsverzeichnis

    3.3.4 Anordnung der Klemmen für Baugröße D1n/D2n 3.3.5 Anordnung der Klemmen für Baugröße E9 3.3.6 Anordnung der Klemmen für Baugröße F18 3.3.7 Drehmomentregler 4 Elektrische Installation 4.1 Sicherheitshinweise 4.2 Elektromagnetische Verträglichkeit (EMV) 4.2.1 EMV-Störungen MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 4 5 Inbetriebnahme und Funktionsprüfung 5.1 Sicherheitshinweise 5.2 Netzversorgung am Gerät anlegen 5.3 Betrieb des Local Control Panels (LCP) 5.3.1 LCP Bedieneinheit 5.3.2 Aufbau des LCP 5.3.3 Parametereinstellungen 5.3.4 Daten auf das/vom LCP hochladen/herunterladen Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 5 8.1.2 Leistungsreduzierung wegen Temperatur 8.2 Abmessungen 8.3 Allgemeine technische Daten 8.4 Sicherungen 8.4.1 Keine UL-Übereinstimmung 8.4.2 Sicherungstabellen 8.4.3 Ergänzende Sicherungen 8.5 Allgemeine Anzugsmomente 9 Anhang A - Parameter 9.1 Beschreibung der Parameter MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 6 ® AutomationDrive FC 302 Low Harmonic Drive Inhaltsverzeichnis 132-630 kW 9.2 Frequenzumrichter-Parameterlisten 9.3 Active Filter-Parameterlisten 10 Anhang B 10.1 Abkürzungen und Konventionen Index Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 7: Einführung

    Verfahren ändern. Bitte prüfen Sie die Anleitungen dieser Optionsmodule auf besondere Anforderungen hin. Wenden Sie sich für weitere Informationen an einen örtlichen Danfoss-Händler oder besuchen Sie die Website von Danfoss: vlt- drives.danfoss.com/Support/Technical- Documentation/ um Downloads oder weitere Informationen zu erhalten.

  • Seite 8: Funktionsprinzip

    Harmonic Drive dies über den parallelen Filterpfad aus und verringert so die Belastung des Versorgungsnetzes. Der Low Harmonic Drive erfüllt die höchsten Oberschwingungsnormen mit einem THDi unter 5 % bei Volllast bei einer Vorverzerrung < 3 % an einem 3 % unsymmetrischen 3-Phasen-Netz. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 9: Explosionszeichnungen

    Einführung Produkthandbuch 1.3.3 Explosionszeichnungen Bedieneinheit (LCP) Eingangs-/Ausgangsklemmenbaugruppe Steuerkartenbaugruppe Kondensatorbaugruppe Leistungskartenbaugruppe D1/D2-Baugruppe Klemmenabdeckung EOC-Baugruppe Abbildung 1.2 Gehäusegröße D1n/D2n, Frequenzumrichtergehäuse MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 10 Netzsicherungen Aktivfilterkarte (AFC) Netztrennschalter Metalloxidvaristor (MOV) Netzklemmen Vorladekreiswiderstände Kühlkörperlüfter Wechselstromkondensator-Entladeplatine Gleichspannungskondensatoren Netzschütz Stromwandler LC-Drossel EMV-Gegentaktfilter AC-Kondensatoren EMV-Gleichtaktfilter Netzstromschiene an Frequenzumrichtereingang HI-Drossel IGBT-Sicherungen Leistungskarte EMV-Filter IGBT-Ansteuerkarte Sicherungen Abbildung 1.3 Gehäusegröße D1n/D2n, Filtergehäuse Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 11 Steuerkarte C-Option IGBT-Ausgangsstromschiene Befestigungskonsole Lüfterbaugruppe Montageplatte der Leistungskarte Motorausgangsklemmen Leistungskarte Stromwandler IGBT-Ansteuerkarte Netzeingangsklemmen Obere Kondensatorbaugruppe Montageplatte der Eingangsklemmen Vorladesicherungen Wechselstromeingangsschiene Zwischenkreisdrossel Vorladekreiskarte Lüftertransformator Untere Kondensatorbaugruppe IGBT-Modul Abbildung 1.4 Gehäusegröße E9, Frequenzumrichtergehäuse MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 12 Bedieneinheit (LCP) Wechselstromkondensator-Stromwandler Aktivfilterkarte (AFC) Kühlkörperlüfter Netzschütze Netzklemmen Vorladekreiswiderstände Netztrennschalter EMV-Gegentaktfilter Netzsicherungen EMV-Gleichtaktfilter LC-Drossel Stromwandler (CT) HI-Drossel Netzstromschienen zu Frequenzumrichterausgang Leistungskarte Wechselstromkondensatoren Steuerkarte LCP-Träger Untere Gleichspannungskondensatoren Abbildung 1.5 Gehäusegröße E9, Filtergehäuse Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 13 Einführung Produkthandbuch Schütz Hauptschalter oder Trennschalter (bei Kauf ) EMV-Filter Versorgungsnetzsicherungen (bei Kauf ) Netzeingangsklemmen Netztrennschalter Abbildung 1.6 Gehäusegröße F18, Eingang Optionsschrank MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 14 Netzstromschienen an Frequenzumrichtereingang Aktivfilterkarte (AFC) Kühlkörperlüfter Vorladekreiswiderstände Netzklemmen (R/L1, S/L2, T/L3) von Optionsschrank Metalloxidvaristor (MOV) EMV-Gegentaktfilter Wechselstromkondensator-Entladeplatine EMV-Gleichtaktfilter LC-Drossel Netzschütz HI-Drossel Leistungskarte Zirkulationslüfter Steuerkarte IGBT-Sicherungen LCP-Träger Abbildung 1.7 Gehäusegröße F18, Filterschrank Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 15 Modul-Kühlkörperlüfter Gleichspannungszwischenkreisstromschiene Lüftertürabdeckung Schaltnetzteil-Sicherung Schaltnetzteil-Sicherung (Optionale) Befestigungskonsole Wechselstromsicherung Leistungskarte hinten (Optionale) Befestigungskonsole Wechselstromsicherung Schaltschrankanschlüsse Mitte (Optionale) Befestigungskonsole Wechselstromsicherung vorn 13 Steuerkarte Modulhebeschrauben (an senkrechter Strebe befestigt) Abbildung 1.8 Gehäusegröße F18, Gleichrichterschrank MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 16 AutomationDrive FC 302 Low Harmonic Drive Einführung 132-630 kW Lüftertransformator Lüftertürabdeckung Zwischenkreisdrossel Modul-Kühlkörperlüfter Obere Abdeckplatte Wechselrichtermodul MDCIC-Platine Schaltschrankanschlüsse Steuerkarte DC-Sicherung Schaltnetzteilsicherung und Lüftersicherung Befestigungskonsole Motorausgangsstromschiene (+) Gleichspannungszwischenkreisstromschiene Bremsausgangsstromschiene (-) Gleichspannungszwischenkreisstromschiene Abbildung 1.9 Gehäusegröße F18, Wechselrichterschrank Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 17: Baugrößen Und Nennleistungen

    Transformatoren und können andere Geräte beeinflussen, die an dieselbe Verteilung angeschlossen sind. Tabelle 1.4 Grund- und Oberschwingungsströme Strom Oberschwingungsstrom Ieff 11-49 Eingangsstrom < 0.1 Tabelle 1.5 Oberschwingungsströme verglichen mit dem effektiven Eingangsstrom Strom MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 18: Einfluss Von Oberschwingungen In Einer Energieverteilungsanlage

    Störungen anderer Lasten und erhöht Verluste in anderen Lasten. Verknüp- Verknüpfungspunkt fungspunkt Mittlere Spannung Niedrige Spannung Transformatorimpedanz Modellierung von Widerstand und Induktivität in der Verkabelung Abbildung 1.10 Kleine Verteilanlage Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 19: Iec-Oberschwingungsstandards

    PCC-Grenzen identisch zu den in EN 61000–2–4 Klasse 2 definierten Grenzen. EN 61000–2–4 (Verträglichkeitspegel für niederfrequente leitungsgeführte Störgrößen in Industrieanlagen) definiert die Anforderungen für Verträglichkeitspegel in industriellen und privaten Netzen. Die Norm definiert zudem die folgenden 3 Klassen elektromagnetischer Umgebungen: MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 20: Ieee-Oberschwingungsstandards

    1-2 große Verbraucher 1,0–1,5 % Wenige Verbraucher mit hohem Ausgang 0,5–1 % 5–20 Verbraucher mit mittlerem Ausgang 1000 0,05–0,1 % Starkes Netz Tabelle 1.9 Zulässiger Spannungs-Oberschwingungsgehalt am PCC für einzelne Verbraucher Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 21 2,5 % 1,4 % Tabelle 1.11 Zulässige Oberschwingungsströme am PCC ® Das VLT AutomationDrive FC302 Low Harmonic Drive erfüllt die folgenden Standards: • IEC61000-2-4 • IEC61000-3-4 • IEEE 519 • G5/4 MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 22: Sicherheit

    Bei Anschluss an die Netzspannung führen Frequenzum- richter Hochspannung. Nur qualifiziertes Personal darf Installation, Inbetriebnahme und Wartung durchführen. Erfolgen Installation, Inbetriebnahme und Wartung nicht durch qualifiziertes Personal, kann dies Tod oder schwere Verletzungen zur Folge haben. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 23: Installation

    Auspacken so nah wie möglich am endgültigen Aufstellungsort. • Vergleichen Sie die Modellnummer des Frequen- zumrichters auf dem Typenschild mit den Bestellangaben, um sicherzustellen, dass Sie das richtige Gerät erhalten haben. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 24: Montage

    4 Türlüfter, 680 m 2 Kühlkörperlüfter, 2675 m IP54 (2+2, 4x170=680) (1574 cfm) (1+1, 1230+1445=2675) 6 Türlüfter, 3150 m 5 Kühlkörperlüfter, 4485 m (6x525=3150) (2639 cfm) 2+1+2, ((2x765)+(3x985)=4485) Tabelle 3.1 Luftstrom am Kühlkörper Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 25 Abbildung 3.3 und Abbildung 3.4 zur Leistungsreduzierung Abbildung 3.4 Baugröße F Leistungsreduzierung vs. Druckän- des Frequenzumrichters entsprechend dem Druckabfall mit Hilfe der folgenden Diagramme. derung Luftstrom am Frequenzumrichter: 580 cfm (985 m MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 26: Heben

    Siehe Kapitel 8.2 Abmessungen für das Gewicht der verschiedenen Baugrößen. Der maximale Durchmesser für die Stange beträgt 2,5 cm. Der Winkel zwischen FU-Oberkante und Hubseil sollte mindestens 60° betragen. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 27: Kabeleinführung Und Verankerung

    64.5 [1.6] [2.5] 220.0 227.8 246.0 [8.7] 235.0 [9.0] [9.7] [9.3] 240.0 [9.4] 42.3 350.0 397.3 [1.7] [13.8] [15.6] 8X 25.0 [1.0] 8X 14.0 [0.6] Kabeleinführungspunke Abbildung 3.8 Kabeleinführungsdiagramm, Baugröße D1n MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 28 [15.1] [0.7] [1.1] 220.0 227.8 [8.7] 246.0 235.0 [9.0] [9.7] [9.3] 330.0 40.4 [13.0] [1.6] 390.0 470.4 [15.4] [18.5] 8X 25.0 [1.0] 8X 14.0 [0.6] Kabeleinführungspunke Abbildung 3.9 Kabeleinführungsdiagramm, Baugröße D2n Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 29 Installation Produkthandbuch Untersicht, Baugröße E9 Kabeleinführungspunke Abbildung 3.10 Kabeleinführungsdiagramm, E9 MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 30 ® AutomationDrive FC 302 Low Harmonic Drive Installation 132-630 kW Untersicht, F18 Netzkabeleinführung Motorkabeleinführung Optionsschrank Wechselrichtergehäuse Filtergehäuse Gleichrichtergehäuse Abbildung 3.11 Kabeleinführungsdiagramm, F18 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 31: Anordnung Der Klemmen Für Baugröße D1N/D2N

    88.0 266.2 [10.5] [3.5] 267.4 121.3 [10.5] [4.8] 204.0 [8.0] MOTOR 83.5 259.7 MAINS INPUT TERMINALS OUTPUT TERMINALS [3.3] [10.2] 695.9 167.0 [27.4] [6.6] Abbildung 3.12 Anordnung der Klemmen, Baugröße D1n MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 32 OUTPUT TERMINALS [3.3] [10.2] 786.7 167.0 [31.0] [6.6] Abbildung 3.13 Anordnung der Klemmen, Baugröße D2n Berücksichtigen Sie den Biegeradius schwerer Leistungskabel. HINWEIS Alle Baugrößen D sind mit Standardeingangsklemmen, Sicherung oder Trennschalter erhältlich. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 33: Anordnung Der Klemmen Für Baugröße E9

    Abbildung 3.14 Lage der Klemmen, Baugröße E9 Berücksichtigen Sie den Biegeradius schwerer Leistungskabel. HINWEIS Alle Baugrößen E sind mit Standardeingangsklemmen, Sicherung oder Trennschalter erhältlich. 104[4.1] 35[1.4] 10[0.4] 0[0.0] Abbildung 3.15 Nahansicht der Klemmenanordnung MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 34: Anordnung Der Klemmen Für Baugröße F18

    Schnittansicht linke Seite Vorderansicht Erdungsschiene Abbildung 3.16 Eingangsoptionsschrank, Baugröße F18 - nur Sicherungen Die Kabeleinführungsplatte befindet sich 42 mm unter Ebene 0. Dargestellt sind die linke Seitenansicht, Vorderansicht und rechte Seitenansicht. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 35 1) Die Position des Trennschalters und die entsprechenden Maße variieren mit der Kilowattspezifikation. Abbildung 3.17 Eingangsoptionsschrank mit Trennschalter, Baugröße F18 Die Kabeleinführungsplatte befindet sich 42 mm unter Ebene 0. Dargestellt sind die linke Seitenansicht, Vorderansicht und rechte Seitenansicht. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 36 44.40 [1.75] 244.40 [9.62] Vorderansicht Linke Seitenansicht Rechte Seitenansicht Abbildung 3.18 Wechselrichterschrank, Baugröße F18 Die Kabeleinführungsplatte befindet sich 42 mm unter Ebene 0. Dargestellt sind die linke Seitenansicht, Vorderansicht und rechte Seitenansicht. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 37: Drehmomentregler

    Netz 19–40 Motor (168–354) rückspeisefähig 8.5–20.5 Bremse (75–181) Netz 19–40 Motor (168–354) rückspeisefähig 8.5–20.5 Bremse (75–181) Netz 19–40 Motor (168–354) 8.5–20.5 Bremse (75–181) 8.5–20.5 rückspeisefähig (75–181) Tabelle 3.2 Anzugsdrehmoment für Klemmen MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 38: Elektrische Installation

    Sicherungen am Eingang gewährleistet. Wenn die Sicherungen nicht Bestandteil der Lieferung ab Werk sind, muss sie der Installateur als Teil der Installation bereitstellen. Die maximalen Nennwerte der Sicherungen finden Sie unter Kapitel 8.4 Sicherungen. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 39: Elektromagnetische Verträglichkeit (Emv)

    Motorkabel und Steuerkabel. Ein Mindestabstand von 200 mm zwischen Leistungs- und Motorkabeln sowie Steuerlei- tungen ist erforderlich. Maximieren Sie diesen Abstand zur Reduzierung der EMV-Emissionen. Hierdurch reduzieren Sie die Gefahr von Störungen zwischen den LHD-Geräten und anderen elektronischen Geräten. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 40: Stromanschlüsse

    Abbildung 4.3 Klemmenkonfigurationen für Stern und Dreieck Abschirmung von Kabeln Vermeiden Sie verdrillte Abschirmungsenden (Pigtails), die hochfrequent nicht ausreichend wirksam sind. Wenn Sie den Kabelschirm unterbrechen müssen (z. B. um ein Motorschütz oder einen Reparaturschalter zu installieren), Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 41: Erdung

    Erdkapazität gemäß IEC 61800-3 zu komponente enthalten, die die Filterkondensatoren laden verringern. und einen transienten Erdstrom verursachen kann. Der Ableitstrom gegen Erde hängt von verschiedenen Faktoren bei der Systemkonfiguration ab, wie EMV-Filter, MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 42: Abgeschirmte Kabel

    Anzahl an Kabeln pro Phase erforderlich ist, Parameter 1-28 Motor Rotation Check und die am Display fragen Sie bitte den Hersteller oder verwenden Sie die gezeigten Schritte durchführen. Schaltschrankoption mit Einführung oben/unten, Anleitung. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 43: Anschlusskabel Für Bremse

    Tabelle 4.4 Empfohlene Nennwerte für Motorisolation • Installieren Sie ein Wellenerdungssystem oder verwenden Sie eine Trennkupplung zwischen Motor und Last. • Verwenden Sie, sofern möglich, minimale Drehzahleinstellungen. • Verwenden Sie ein dU/dt- oder Sinusfilter. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 44: Netzanschluss

    Sie die Brücken und schließen Sie die Versorgung an Klemmen 100 und 101 an. Schützen Sie die Stromversorgung mit einer 5-A-Sicherung. Bei UL- Anwendungen sollte dies eine LittelFuse KLK-5 oder eine vergleichbare Sicherung sein. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 45 Elektrische Installation Produkthandbuch Stop Start Line Power Motor Speed Control Abbildung 4.5 Beispiel für sachgemäße elektrische Installation über Kabelkanäle MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 46: Netztrennschalter

    Anschlüsse werden zu den entsprechenden Optionen auf der Steuerkarte hergestellt. Genauere Informationen finden Sie in der entsprechenden Feldbus-Anleitung. Führen Sie das Kabel durch den vorhandenen Kanal im Frequenzumrichter und bündeln Sie dieses mit anderen Steuerleitungen (siehe Abbildung 4.6, Abbildung 4.7 und Abbildung 4.8). Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 47 Elektrische Installation Produkthandbuch Abbildung 4.6 Steuerkartenverkabelungsweg bei Baugröße Abbildung 4.8 Steuerkartenverkabelungsweg bei Baugröße E9 Abbildung 4.7 Steuerkartenverkabelungsweg bei Baugröße MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 48: Zugang Zu Den Steuerklemmen

    2,5 mm) in die quadratische Öffnung ein. 4.8.3 Elektrische Installation, Ziehen Sie das Kabel heraus. Steuerklemmen So schließen Sie das Kabel an der Klemme an: Entfernen Sie 9–10 mm der Isolierung vom Kabelende. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 49 Elektrische Installation Produkthandbuch Abbildung 4.13 Anordnung der Steuerklemmen Abbildung 4.12 Entfernen des Schraubendrehers nach Einsetzen des Kabels MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 50: Elektrische Installation, Steuerleitungen

    0 V (PNP) 24 V (NPN) (COM RS-485) 61 33 (D IN) 0 V (PNP) (PNP) = Source (NPN) = Sink 37 (D IN) - option Abbildung 4.14 Klemmenschaltbild für die Frequenzumrichterseite Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 51 24V (NPN) 32 (D IN) 0V (PNP) (P RS-485) 68 24V (NPN) (COM RS-485) 61 33 (D IN) 0V (PNP) (PNP) = Source (NPN) = Sink Abbildung 4.15 Klemmenschaltbild für die Filterseite MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 52: Safe Torque Off (Sto)

    Motors an den Frequenzumrichter immer ein abgeschirmtes Motorkabel. Kabel Screened Twisted Pair (STP - verdrillte Zweitdraht- leitung) 120 Ω Impedanz Kabellänge Maximal 1200 (einschließlich Abzweigleitungen) Maximal 500 von Station zu Station Tabelle 4.10 Kabelempfehlungen Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 53 Motoren verwenden. Ein zusätzlicher Motorschutz mit Thermistoren in jeder Motorwicklung oder einzelnen Thermorelais sind deshalb vorzusehen. Trennschalter sind als Schutz nicht geeignet. Abbildung 4.16 Anlagen mit Kabel angeschlossen in einer gemeinsamen Verbindung MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 54: Thermischer Motorschutz

    Trennen Sie vor einer Änderung der Schalterpositionen Parameter 1-25 Motor Nominal Speed das Low Harmonic Drive vom Netz. Tabelle 4.11 Kurzinbetriebnahme-Parameter Entfernen Sie das LCP (siehe Abbildung 4.17). Entfernen Sie jegliche optionale Ausrüstung zur Abdeckung der Schalter. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 55 LC-Filter während der AMA zu entfernen. Down Time Drücken Sie [OK]. Das Display zeigt AMA Tabelle 4.14 Rampenzeiten mit [Hand on] starten an. Drücken Sie [Hand on]. Ein Statusbalken stellt den Verlauf der AMA dar. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 56: Optionen Für Die Baugröße F

    überwachen. Es gibt einen Vorwarn- (50 % des Hauptalarm-Sollwertes) und einen Hauptalarm-Sollwert. Jedem Sollwert ist ein einpoliges Alarmrelais zum externen Gebrauch zugeordnet. Die Fehlerstromschutzeinrichtung erfordert einen externen Aufsteck-Stromwandler (vom Kunden bereitgestellt und installiert). Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 57 Überspannung führen. Bremswiderstände dienen zur Ableitung der bei generatorischer Bremsung erzeugten Energie. Die Auswahl des Bremswiderstands erfolgt anhand seines ohmschen Widerstands, seines Leistungsverlusts und seiner Größe. Danfoss bietet eine große Auswahl an unterschiedlichen Bremswiderständen, die speziell auf Danfoss-Frequenzumrichter abgestimmt sind. MG37A303...

  • Seite 58: Inbetriebnahme Und Funktionsprüfung

    Stellen Sie zur Gewährleistung der Störfestigkeit sicher, dass Steuerkabel getrennt von Netz- und Motorkabeln verlaufen. • Prüfen Sie die Spannungsquelle der Signale. • Verwenden Sie abgeschirmte Kabel oder Kabel mit verdrillten Aderpaaren. Stellen Sie sicher, dass die Abschirmung richtig abgeschlossen ist. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 59 Vibrationen Stellen Sie sicher, dass der Frequenzumrichter je nach Anforderung stabil montiert ist oder Dämpfer- befestigungen verwendet werden. • Prüfen Sie, ob übermäßige Vibrationen vorhanden sind. Tabelle 5.1 Checkliste für Inbetriebnahme MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 60: Netzversorgung Am Gerät Anlegen

    D. Bedientasten und Quittieren (Reset). Wenn die Zustandszeile unten am LCP AUTO FERN MOTORFREILAUF oder Alarm 60 Externe Verriegelung anzeigt, ist der Frequenzumrichter betriebsbereit, es fehlt jedoch ein Eingangssignal an Klemme 27. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 61 Die rote Alarm-LED blinkt bei einem Fehlerzustand. Im Display speicher. erscheint zusätzlich ein Text, der Taste Funktion den Alarm näher spezifiziert. Status Diese Taste zeigt Betriebsinformationen Tabelle 5.5 Legende für Abbildung 5.1, Anzeigeleuchten (LED) MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 62: Parametereinstellungen

    Die Liste zeigt nur Parameter, die im aktuellen Programm-Satz geändert wurden. • Parameter, die auf die Werkseinstellung zurück- gesetzt wurden, werden nicht aufgelistet. • Die Meldung Empty zeigt an, dass keine Parameter geändert wurden. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 63: Wiederherstellen Der Werkseinstellungen

    Einschaltung oder einer Initialisierung des Frequenzumrichters automatisch. • Befolgen Sie die Anweisungen auf dem Bildschirm, um die Inbetriebnahme des Frequen- zumrichters abzuschließen. Aktivieren Sie SmartStart immer durch Auswahl von Quick-Menü Q4 - SmartStart. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 64: Inbetriebnahme Über [Main Menu]

    Parameter 1-24 Motor Current. Parameter 0-03 Regional Settings und drücken Sie auf [OK]. Parameter 1-25 Motor Nominal Speed. Bei Betrieb im Fluxvektorbetrieb oder für optimale Leistung im VVC -Modus sind zusätzliche Motordaten zur Konfigu- Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 65: Konfiguration Des Permanentmagnetmotors

    Reihenfolge: Erhöhen Sie den Strom je nach Anwendung auf einen Wert Parameter 1-24 Motor Current. zwischen Standard- und Parameter 1-26 Motor Cont. Rated Torque. Maximalwert. Parameter 1-25 Motor Nominal Speed. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 66 Motor aus dem Stillstand startet, z. B. Pumpen oder Horizontalförderer. Bei einigen Motoren ist ein akustisches Geräusch zu hören, wenn der Umrichter den Impuls sendet. Dies schadet dem Motor nicht. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 67: Automatische Energie Optimierung (Aeo)

    Reset des Frequenzumrichters nach einer Wählen Sie [1] Komplette AMA und drücken Sie Abschaltung finden Sie unter Kapitel 7.3 Definitionen von auf [OK]. Warnungen und Alarmen - Frequenzumrichter. Befolgen Sie die Anweisungen auf dem Bildschirm. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 68: Systemstart

    Motors, um zu gewährleisten, dass das System wie vorgesehen arbeitet. Bei Warn- oder Alarmmeldungen siehe Kapitel 7.3 Defini- tionen von Warnungen und Alarmen - Frequenzumrichter oder Kapitel 7.4 Definitionen von Warnungen und Alarmen – Active Filter. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 69: Anwendungsbeispiele

    Digital Input D IN *=Werkseinstellung D IN Hinweise/Anmerkungen: Sie müssen Parametergruppe 1-2* +10 V Motordaten entsprechend dem A IN Motor einstellen A IN A OUT Tabelle 6.2 AMA ohne angeschlossene Kl. 27 MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 70 D IN Parameter 6-15 1500 U/min Terminal 53 High +10 V Ref./Feedb. Value A IN *=Werkseinstellung A IN Hinweise/Anmerkungen: A OUT 4 - 20mA U - I Tabelle 6.4 Analoger Drehzahlsollwert (Strom) Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 71 D IN Abbildung 6.2 Puls-Start/Stopp invers *=Werkseinstellung D IN Hinweise/Anmerkungen: D IN D IN D IN D IN D IN +10 V A IN A IN A OUT Tabelle 6.8 Externe Alarmquittierung MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 72 D IN Digital Input D IN Parameter 5-14 [22] Drehzahl Terminal 32 +10 V Digital Input A IN *=Werkseinstellung A IN Hinweise/Anmerkungen: RS-485 A OUT Tabelle 6.11 RS485-Netzwerkverbindung Tabelle 6.10 Drehzahlkorrektur auf/ab Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 73 A *=Werkseinstellung Hinweise/Anmerkungen: Wenn der Grenzwert der Drehgeberüberwachung überschritten wird, gibt der Frequenzumrichter Warnung 90 aus. Der SLC überwacht die Warnung, und wenn diese WAHR wird, löst dies Relais 1 aus. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 74 Rechtslauf Parameter 1-76 Start Current Parameter 2-20 Anw.- Release Brake abhängig Current Parameter 2-21 Hälfte des Activate Brake Nennschlupfs Speed [RPM] des Motors *=Werkseinstellung Hinweise/Anmerkungen: Tabelle 6.14 Mechanische Bremssteuerung (ohne Rückführung) Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 75: Zustandsmeldungen

    Andere Bereiche, die durch die interne Logik Abschaltzustand wie in Kapitel 7.2.2 Alarm (Abschaltung) überwacht werden. beschrieben und lässt sich auf eine der 4 genannten Arten quittieren. Untersuchen Sie diese Bereiche entsprechend dem Alarm oder der Warnung. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 76: Definitionen Von Warnungen Und Alarmen - Frequenzumrichter

    Netzspannung ist zu hoch. Diese Meldung erscheint fällt. im Falle eines Fehlers im Eingangsgleichrichter des Frequenzumrichters. Sie können die Optionen in Parameter 14-12 Function at Mains Imbalance program- mieren. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 77 Prüfen Sie, ob der Thermistor korrekt zwischen quittieren. Klemme 53 oder 54 (Analogspannungseingang) und Klemme 50 (+10-Volt-Versorgung) angeschlossen ist. Prüfen Sie auch, ob der Schalter für Klemme 53 oder 54 auf Spannung eingestellt ist. Überprüfen Sie, dass MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 78 Parameter 2-13 Brake Power Monitoring gewählt, schaltet Warnung angezeigt und dann fährt der Frequenzumrichter der Frequenzumrichter mit einem Alarm ab, wenn die bis zur Abschaltung mit Ausgabe eines Alarms herunter. übertragene Bremsleistung 100 % erreicht. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 79 Anschlüsse fehlen. eingebauten Kühlkörpersensor gemessenen Temperatur. Bei den Baugrößen F kann der Thermosensor im Gleich- Wenden Sie sich ggf. an Ihren Danfoss-Service oder den richtermodul ebenfalls diesen Alarm verursachen. Lieferanten. Notieren Sie zuvor die Nummer des Fehlercodes, um weitere Hinweise zur Fehlersuche und - Fehlersuche und -behebung •...
  • Seite 80 Prüfen Sie die Last an Klemme 27 oder beseitigen Sie den 2096–2104 H983x: Option in Steckplatz x hat eine zulässige Kurzschluss. Prüfen Sie Parameter 5-00 Digital I/O Mode und Netz-Ein-Wartemeldung ausgegeben. Parameter 5-01 Terminal 27 Mode. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 81 Frequenzumrichter ab. Parameter 5-02 Terminal 29 Mode. ALARM 50, AMA-Kalibrierungsfehler WARNUNG 42, Digitalausgang X30/6 oder X30/7 ist Wenden Sie sich an Ihren Danfoss-Lieferanten oder den überlastet Danfoss-Service. Prüfen Sie für X30/6 die Last, die an X30/6 angeschlossen ALARM 51, AMA-Motordaten überprüfen ist, oder entfernen Sie die Kurzschlussverbindung.
  • Seite 82 Taste [Reset]. richter auf den Betrieb mit weniger Wechselrichtern ALARM 69, Umrichter Übertemperatur eingestellt wird und eingeschaltet bleibt. Der Temperaturfühler der Leistungskarte erfasst entweder eine zu hohe oder eine zu niedrige Temperatur. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 83 Dieser Alarm gilt nur für Frequenzumrichter der Baugröße 2 = mittleres Wechselrichtermodul bei Baugrößen F. Er entspricht Alarm 29. Der Berichtwert im Fehlerspeicher F12 oder F13. gibt an, welches Leistungsmodul den Alarm erzeugt hat: MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 84: Definitionen Von Warnungen Und Alarmen - Active Filter

    Nach manuellem Quittieren über die [Reset]-Taste müssen Sie die Taste [Auto on] oder [Hand on] drücken, um das Gerät neu zu starten. Nummer Beschreibung Warnung Alarm/ Alarm/Abschaltblo- Parameterbe- Abschaltung ckierung zeichnung 10 Volt niedrig Signalfehler 6-01 Netzasymmetrie DC-Zwischenkreisspannung hoch DC-Zwischenkreisspannung niedrig DC-Überspannung DC-Unterspannung Überstrom Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 85 Diese Deaktivierung können Sie durch Drücken der Taste [Reset] oder mit einem Reset über einen Digitaleingang (Parame- tergruppe 5-1* Digitaleingänge [1] Alarm quittieren) zurücksetzen. Die Ursache des Alarms kann den aktiven Filter nicht MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 86 Feldbus ausgelesen werden. Siehe auch Parameter 16-90 Alarm Word, Parameter 16-92 Warning Word und Parameter 16-94 Ext. Status Word. Reserviert bedeutet, dass nicht gewährleistet ist, dass das Bit einen bestimmten Wert hat. Sie dürfen reservierte Bits für keinen anderen Zweck verwenden. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 87: Fehlermeldungen Für Das Aktive Filter

    Die Zwischenkreisspannung (DC) liegt unter dem Spannungsgrenzwert des Steuersystems. Das Gerät bleibt WARNUNG/ALARM 35, Optionsfehler: aktiv. Wenden Sie sich an Danfoss oder den Lieferanten. WARNUNG/ALARM 7, DC-Überspannung ALARM 38, Interner Fehler Überschreitet die Zwischenkreisspannung den Grenzwert, Wenden Sie sich an Danfoss oder den Lieferanten.
  • Seite 88 Parameter 300-10 Nennspannung aktives Filter und Leistungskarte Übertemperatur. Ein Berichtwert zeigt die Parameter 300-22 CT-Nennspannung richtig eingestellt sind. Quelle des Alarms an (von links): Wenden Sie sich in diesem Fall an Danfoss oder den 1–4 Wechselrichter. Lieferanten. 5–8 Gleichrichter. ALARM 312, SW-Bereich ALARM 250, Neues Ersatzteil Messbegrenzung des Stromwandlers wurde erkannt.

  • Seite 89: Fehlersuche Und -Behebung

    Überprüfen Sie die richter tungen durch Entfernen der Kabel auf Kurzschlüsse oder falsche Displayaussetzer Klemmenblöcke. Anschlüsse. Wenn das Display weiterhin aussetzt, führen Sie das Verfahren unter „Display dunkel“ durch. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 90 Drehzahl nicht Sollwerteingangssignal nicht Überprüfen Sie die Skalierung des Programmieren Sie die richtigen richtig skaliert Sollwerteingangsignals in 6-0* Einstellungen. Grundeinstellungen und in Parame- tergruppe 3-1* Sollwerteinstellung. Sollwertgrenzen in Parameter- gruppe 3-0* Sollwertgrenze. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 91 Wenn die Asymmetrie an der richter um 1 Position: U zu V, V zu W, W gleichen Ausgangsklemme zu U. bestehen bleibt, liegt ein Problem mit dem Frequenzumrichter vor. Wenden Sie sich an Ihren Händler. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 92 Ändern Sie Schaltmodus und Frequenzen Störgeräusche ausreichend reduziert worden sind. Frequenz in Parametergruppe 14-0* oder Vibrationen aus) IGBT-Ansteuerung. Erhöhen Sie die Resonanz- dämpfung unter Parameter 1-64 Resonance Dampening. Tabelle 7.5 Fehlersuche und -behebung Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 93: Technische Daten

    0–590 Hz Kühlkörper Übertemperatur Abschalt. 105 °C 105 °C 105 °C Leistungskarte Umgebungstemp. 85 °C Abschalt. * Hohe Überlast=150 % Strom/60 s, Normale Überlast=110 % Strom/60 s. Tabelle 8.1 Spezifikationen Baugröße D MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 94 72 dBa Ausgangsfrequenz 0–600 Hz Kühlkörper Übertem- 105 °C peratur Abschalt. Leistungskarte Umgebungstemp. 85 °C Abschalt. * *Hohe Überlast=160 % Strom/60 s, Normale Überlast=110 % Strom/60 s. Tabelle 8.2 Spezifikationen Baugröße E Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 95 69 dBa Ausgangsfrequenz 0–600 Hz Kühlkörper Übertemperatur Abschalt. 105 °C Leistungskarte Umgebungstemp. Abschalt. 85 °C * *Hohe Überlast=160 % Strom/60 s, Normale Überlast=110 % Strom/60 s. Tabelle 8.3 Spezifikationen Baugröße F MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 96: Leistungsreduzierung Wegen Temperatur

    Abbildung 8.4 Leistungsreduzierung Baugröße D, N132 bis N200 380-480 V (T5) Normale Überlast 110%, SFAVM 45 C 50 C 55 C Abbildung 8.2 Leistungsreduzierung Baugröße D, N132 bis N200 380-480 V (T5) Normale Überlast 110%, 60 AVM Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 97 P630 380–480 V (T5) Normale Überlast 110%, 60 AVM 45 C 50 C 55 C Abbildung 8.7 Leistungsreduzierung Baugrößen E und F, P250 bis P630 380–480 V (T5) Hohe Überlast 150%, SFAVM MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 98: Abmessungen

    [75.4] [66.9] [70.1] [61.7] [69.1] 807,3 [31.8] 677,3 [26.7] 411,0 [16.2] 251,0 377,8 301,9 [9.9] 929.2 [14.9] [11.9] [36.6] 369,0 221,0 [14.5] [8.7] 664,4 [26.2] 864,4 [34.0] Abbildung 8.9 Baugröße D1n Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 99 [75.4] [70.1] 1562,4 [5.1] [61.5] [6.3] 470,92 [18.5] 251,89 [9.9] 184,5 117,4 377,8 1024,2 [7.3] [4.6] [14.9] [40.3] [14.5] 534,5 [21] 641,17 [25.2] 747,83 [29.4] 854,5 [33.6] Abbildung 8.10 Baugröße D2n MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 100 [7.3] [19.4] [47.2] [14.5] 553.5 [21.8] 600.0 [23.6] 784.5 [30.9] 969.0 [38.2] 1153.5 [45.4] Abbildung 8.11 Baugröße E9 2278.4 2078.4 2792.0 605.8 [110] [24] Abbildung 8.12 Baugröße F18, Vorder- und Seitenansicht Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 101: Allgemeine Technische Daten

    28 V DC Eingangswiderstand, R ca. 4 kΩ Alle Digitaleingänge sind von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen galvanisch getrennt. 1) Sie können die Klemmen 27 und 29 auch als Ausgang programmieren. MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 102 Genauigkeit am Analogausgang Maximale Abweichung: 0,8 % der Gesamtskala Auflösung am Analogausgang 8 Bit Der Analogausgang ist galvanisch von der Versorgungsspannung (PELV – Schutzkleinspannung, Protective extra low voltage) und anderen Hochspannungsklemmen getrennt. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 103 240 V AC, 0,2 A Maximaler Belastungsstrom der Klemme (DC-1) auf 4-6 (NC/Öffner) (ohmsche Last) 50 V DC, 2 A Maximaler Belastungsstrom der Klemme (DC-13) an 4-6 (NC/Öffner) (induktive Last) 24 V DC, 0,1 A MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 104 EN 61800-3, EN 61000-6-1/2, EMV-Normen, Störfestigkeit EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 Steuerkartenleistung Abtastintervall 1 ms Steuerkarte, serielle USB-Schnittstelle USB-Standard 1.1 (Full Speed) USB-Buchse USB-Stecker Typ B Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 105 Maximale THDv-Vorverzerrung Reduzierte Leistung bei höheren Vorverzerrungspegeln Oberschwingungsreduzierungsleistung Beste Leistung <4 % Gesamt-Oberschwingungsstromverzerrung (THiD) Abhängig von Filter verglichen mit Verzerrungsverhältnis. Individuelle Oberschwingungsreduzierungsfähigkeit: Maximaler Stromeffektivwert [% des effektiven Nennstroms] 10th 11th 13th 14th MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 106 - 3,3 K) sind 91 % des AMB, MAX Ausgangsnennstroms verfügbar. Bei einer Temperatur von 41,7 °C sind 100 % des Ausgangsnennstroms verfügbar. Tamb (Max) Deg C Abbildung 8.15 Eingang/Ausgang vs. Maximale Umgebungs- temperatur Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 107: Sicherungen

    Danfoss die Wahl der Sicherungen in der Tabelle unten, um Konformität mit EN 50178 sicherzustellen. N132–N200 380–500 V Typ gG P250–P400 380–500 V Typ gR Tabelle 8.4 Empfohlene Sicherungen für Nicht-UL- Anwendungen MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 108: Sicherungstabellen

    Tabelle 8.8 Baugröße F, Wechselrichtermodul Zwischenkreissicherungen, 380-480 V 1) Die dargestellten 170M-Sicherungen von Bussmann verwenden den optischen -/80-Kennmelder. Die Kennmeldersicherungen –TN/80 Typ T, -/110 oder TN/110 Typ T derselben Größe und Stromstärke können ersetzt werden. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 109: Ergänzende Sicherungen

    LittelFuse Teilenummer Nennwert D, E, F KLK-15 15 A, 600 V Tabelle 8.16 Netzsicherungen (Leistungskarte) Baugröße Bussmann Teilenummer Nennwert D, E, F FNQ-R-3 3 A, 600 V Tabelle 8.17 Transformatorsicherung (Netzschütz) MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 110: Allgemeine Anzugsmomente

    Werte sind nicht zur Befestigung von IGBTs bestimmt. Die richtigen Werte finden Sie in der Anleitung im Lieferumfang der Ersatzteile. Wellengröße Antriebskopfgröße Torx/Innensechskant Drehmoment [Nm] Drehmoment [in-lbs] [mm] T-20/7 T-25/8 T-30/10 T-40/13 T-50/17 19.2 18/19 Tabelle 8.19 Drehmomentwerte Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 111: Anhang A - Parameter

    Das Hauptmenü enthält alle verfügbaren Parameter im Frequenzumrichter. Alle Parameter sind nach Namen gruppiert und zeigen die Funktion der Parametergruppe an. Alle Parameter in diesem Handbuch sind nach Name und Nummer aufgelistet. 9.2 Frequenzumrichter-Parameterlisten MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 112 ® AutomationDrive FC 302 Low Harmonic Drive Anhang A - Parameter 132-630 kW Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 113 Anhang A - Parameter Produkthandbuch MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 114 ® AutomationDrive FC 302 Low Harmonic Drive Anhang A - Parameter 132-630 kW Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 115 Anhang A - Parameter Produkthandbuch MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 116 ® AutomationDrive FC 302 Low Harmonic Drive Anhang A - Parameter 132-630 kW Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 117: Werkseinstellungen

    Ohne Vorzeichen 16 Bit Uint16 Ohne Vorzeichen 32 Bit Uint32 Sichtbarer String VisStr Normalisierter Wert 2 Byte Bitsequenz von 16 booleschen Variablen Zeitunterschied ohne Datumsanzeige TimD Tabelle 9.2 Datentyp und Beschreibung MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 118 0-61 Hauptmenü Zugriff ohne PW [0] Vollständig 1 set-up TRUE Uint8 0-65 Quick-Menü Passwort 200 N/A 1 set-up TRUE Int16 0-66 Quickmenü Zugriff ohne PW [0] Vollständig 1 set-up TRUE Uint8 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 119 5-4* Relais 5-40 Relaisfunktion [0] Ohne Funktion All set-ups TRUE Uint8 5-41 Ein Verzög., Relais 0.30 s All set-ups TRUE Uint16 5-42 Aus Verzög., Relais 0.30 s All set-ups TRUE Uint16 MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 120 All set-ups TRUE Int32 14-5* Umgebung 14-50 EMV-Filter [1] Ein 1 set-up FALSE Uint8 14-53 Lüfterüberwachung [1] Warnung All set-ups TRUE Uint8 14-54 Bus Partner 1 N/A 2 set-ups TRUE Uint16 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 121 15-75 Option C0 - Softwareversion 0 N/A All set-ups FALSE VisStr[20] 15-76 Option C1 0 N/A All set-ups FALSE VisStr[30] 15-77 Option C1 - Softwareversion 0 N/A All set-ups FALSE VisStr[20] MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 122: Datenanzeigen

    0 N/A All set-ups FALSE Uint32 16-92 Warnwort 0 N/A All set-ups FALSE Uint32 16-93 Warnwort 2 0 N/A All set-ups FALSE Uint32 16-94 Erw. Zustandswort 0 N/A All set-ups FALSE Uint32 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...

  • Seite 123: Af-Einstellungen

    0.0 A All set-ups TRUE Uint32 301-2* Netzzustand 301-20 Netzstrom [A] All set-ups TRUE Int32 301-21 Netzfrequenz 0 Hz All set-ups TRUE Uint8 301-22 Grund. Netzstrom [A] All set-ups TRUE Int32 MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.

  • Seite 124: Abkürzungen Und Konventionen

    Umdrehungen pro Minute Drehmomentgrenze Motornennspannung Tabelle 10.1 Abkürzungen Konventionen Nummerierte Listen zeigen Vorgehensweisen. Aufzählungslisten zeigen weitere Informationen und Beschreibung der Abbildungen. Kursivschrift bedeutet: • Querverweise. • Link. • Fußnoten. • Parameternamen, Parametergruppennamen, Parameteroptionen. Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 125 Anschlusskabel für Bremse............41 Fourieranalyse..................15 Bremsansteuerung................75 Funktionsprinzip..................6 Bremschopper................... 41 Bremswiderstand................74 Bremsung....................76 Gehäuse....................15 Busabschlussschalter................52 Gelieferte Teile..................21 Gesamtoberschwingungsgehalt............ 15 Definition....................5 Delta......................52 Hand on....................60 Digitalausgang..................101 MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 126 Spannungsoberschwingungen..........16 Leistung....................39 Überlastschutz.................. 15 Leistungsbereiche................103 Oberschwingungsreduzierungsleistung........103 Leistungsfaktor..................56 Option für die Baugröße F..............54 Leistungsreduzierung, niedriger Luftdruck......104 Optionsmodule................. 5, 58 Lüfter......................42 Ort-Steuerung..................60 Luftzirkulation..................22 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 127 Sicherungstabellen................106 Umgebung................... 102 SmartStart....................61 Untersicht....................25 Sollwert Sollwert..................59, 67 Unterspannung..................17 Spannung, Eingang................73 Spannungsasymmetrie..............74 Spannungsniveau................99 Verankerung................... 25 Start-/Stopp-Befehl................68 Verdrahtung................... 15 Startbefehl....................66 Verknüpfungspunkt................16 MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 128 Versorgungsspannung..............56, 77 Verzerrung....................6 Vorschriftsmäßig erden..............39 VVC+......................64 Werkseinstellungen..............61, 115 Werkseitig installierte Bremschopperoption......41 Zeichen für CE-Konformität.............. 15 Zulassung....................15 Zusätzliche Handbücher..............5 Zustandsanzeige................... 73 Zwischenkreis................. 74, 85 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten. MG37A303...
  • Seite 129 Index Produkthandbuch MG37A303 Danfoss A/S © Rev. 04/2015 Alle Rechte vorbehalten.
  • Seite 130 Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen der angemessenen und zumutbaren Änderungen an seinen Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.

Inhaltsverzeichnis
