Elektrische Installation
Mains supply
Recti er
Control
Card
Inverter
M

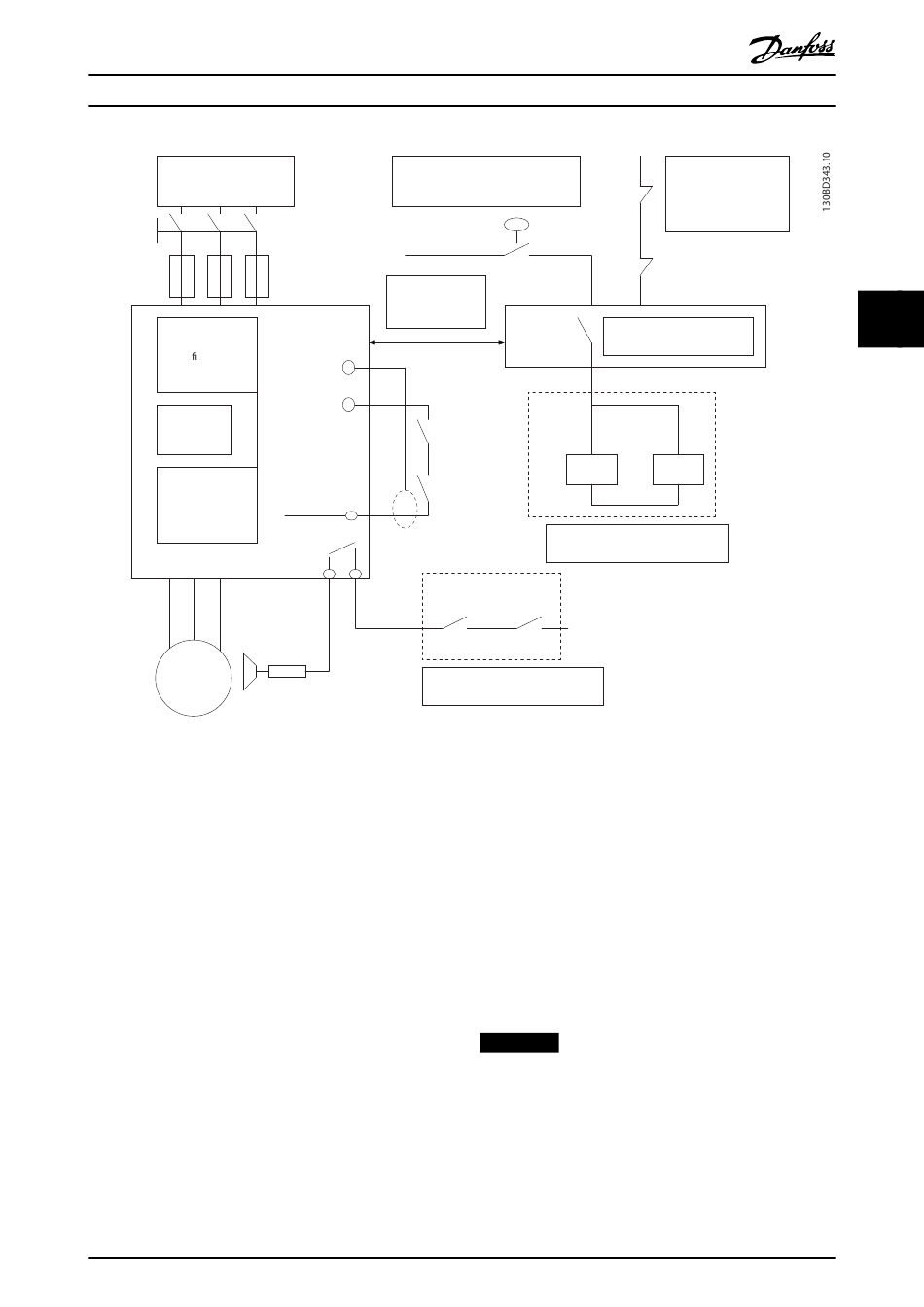

Abbildung 4.33 Verdrahtung in Aufzugsanwendungen
Anforderungen an die Systemkomponenten
Alle Komponenten mit der Funktion Safe Torque Off
müssen die allgemeinen Anforderungen von EN 81-1
erfüllen.
Anforderungen an das Schaltgerät
Die Überwachung des Schaltgerätes erfolgt gemäß EN81-1
§ 12.7.1: „Die Versorgung an Klemme 37 muss durch zwei
unabhängige Kontakte unterbrochen werden (siehe
Blockschaltbild). Wenn ein Schütz nicht öffnet, verhindern
Sie spätestens beim nächsten Richtungswechsel einen
Neustart."
Konstruktion der Schaltelemente:
Gemäß EN81 § 13..2.1.2 b) Kategorie DC –13, § 13.2.1.3 (in
erzwungenen Kontakten) und § 13.2.2.
§ 14.1.1 Fehlerbetrachtung bei elektrischen Sicherheitsvor-
richtungen
Elektrische Anforderungen der Schaltelemente:
•
Luft- und Kriechwege
•
Nominale Erschütterungsfestigkeit 4 kV
MG34X103
Produkthandbuch
Safety circuit with
switching elements
Digital
controls
VLT
COM
(T20)
24V (T12)
K1
K2
37
K1
Mechanical brake control
Danfoss A/S © Ver. 2013-12-04 Alle Rechte vorbehalten.
K1
K2
Control system
K1 K2
Switching element
K2
•
IEC 60 664-1 Überspannungskategorie III
•
Verunreinigungsgrad 3
•
Nominale Isolationsspannung 250 V AC
Die Leitung zwischen Klemme 12 und dem ersten Kontakt-
element ist identisch mit der Leitung von Kontaktelement
2 zu Klemme 37. Diese Leitung muss geschützt und der
Schirm an Klemme 20 (GND) angeschlossen werden. Die
beiden Schaltelemente müssen nebeneinander montiert
werden. Die elektrischen Anforderungen an das Kabel
müssen den Anforderungen von EN 81-1 § 13,5
entsprechen. Die Kabel müssen flexibel und geschützt sein
bei einer Nennspannung Uo/U von 300/500 V.
HINWEIS
Sie können die Funktion der beiden unabhängigen
Schaltelemente auch mit einem Not-Aus-Relais nach
EN954-1 Kategorie 4 und EN81 Anhang H aktivieren.
Führen Sie eine Funktionsprüfung gemäß der Dokumen-
tation der Aufzugssteuerung durch.
Switching element
monitor
27
4 4
