Mechanische Installation
3
3

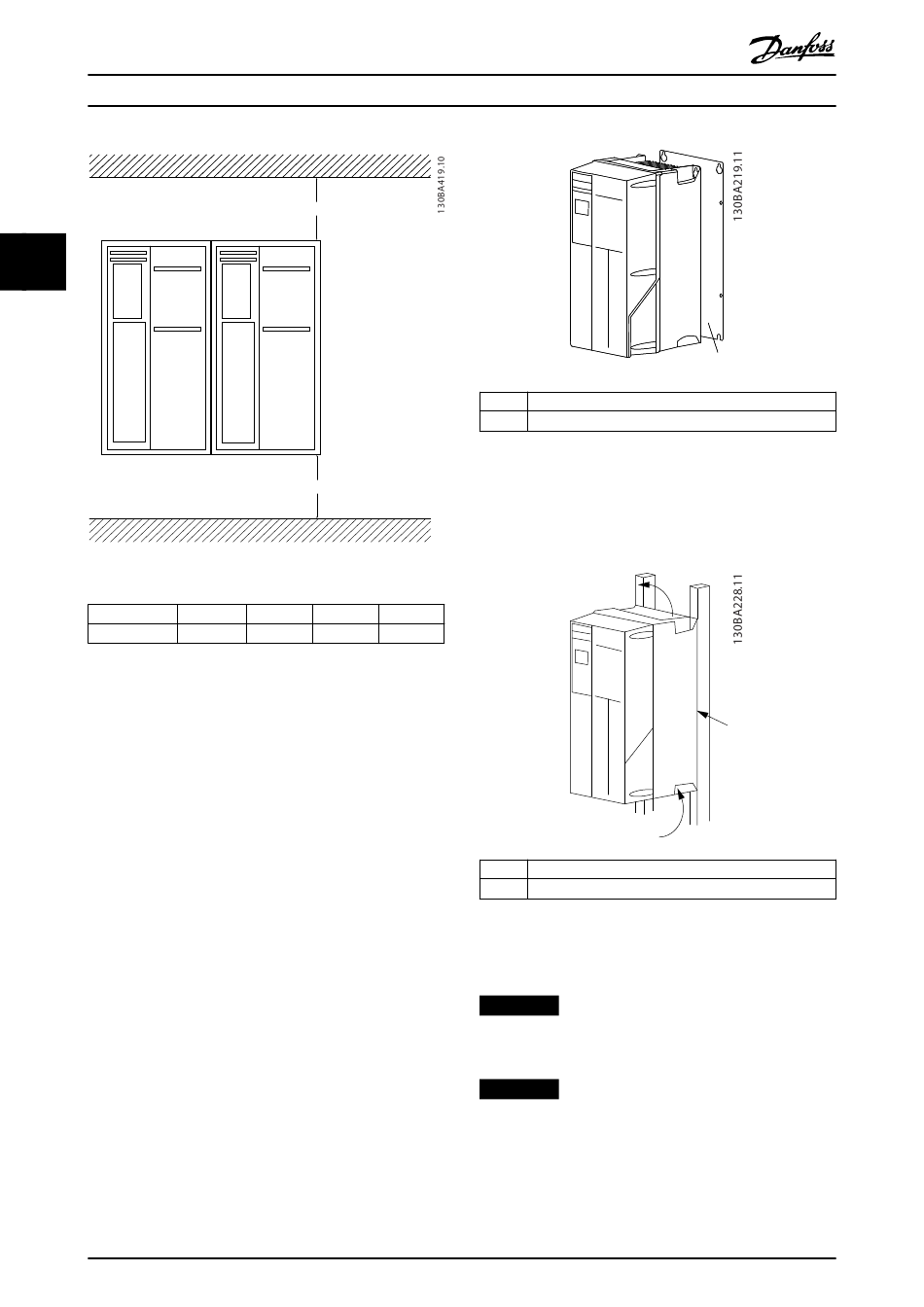

Abbildung 3.1 Abstand zur Kühlluftzirkulation oben und unten
Gehäusetyp
a/b [mm]
Tabelle 3.1 Mindestabstände für eine ausreichende Luftzirkulation

3.4.2 Heben

Prüfen Sie das Gewicht des Frequenzumrichters,
um ein sicheres Heben zu gewährleisten
Vergewissern Sie sich, dass die Hebevorrichtung
für die Aufgabe geeignet ist.
Planen Sie ggf. zum Transportieren des Geräts ein
Hebezeug, einen Kran oder einen Gabelstapler
mit der entsprechenden Tragfähigkeit ein.
Verwenden Sie zum Heben die Transportösen am
Frequenzumrichter (sofern vorhanden).

3.4.3 Montage

1.
Achten Sie darauf, dass der Montageort stabil
genug ist, um das Gewicht des Geräts zu tragen.
Sie können mehrere Frequenzumrichter Seite-an-
Seite ohne Zwischenraum aufstellen.
2.
Montieren Sie das Gerät vertikal auf einer ebenen,
stabilen Oberfläche oder an der optionalen
Rückwand (siehe Abbildung 3.2 und
Abbildung 3.3).
3.
Verwenden Sie die vorgesehenen Bohrungen am
Frequenzumrichter zur Wandmontage, sofern
vorhanden.
8
VLT
a
b
A1-A5
B1-B4
C1, C3
100
200
200
Danfoss A/S © Ver. 2013-12-04 Alle Rechte vorbehalten.
®
Lift Drive LD 302
Pos.
Beschreibung
1
Rückwand
Abbildung 3.2 Ordnungsgemäße Montage mit Rückwand
Montieren Sie die Rückwand ordnungsgemäß für die
erforderliche Luftzirkulation zur Kühlung des Geräts.
C2, C4
225
Pos.
Beschreibung
1
Rückwand
Abbildung 3.3 Ordnungsgemäße Montage an einem Montage-
rahmen
HINWEIS
Bei Montage an einem Montagerahmen benötigen Sie
die optionale Rückwand.
HINWEIS
Eine unsachgemäße Montage kann zu Überhitzung und
einer reduzierten Leistung führen.
1
1
MG34X103
