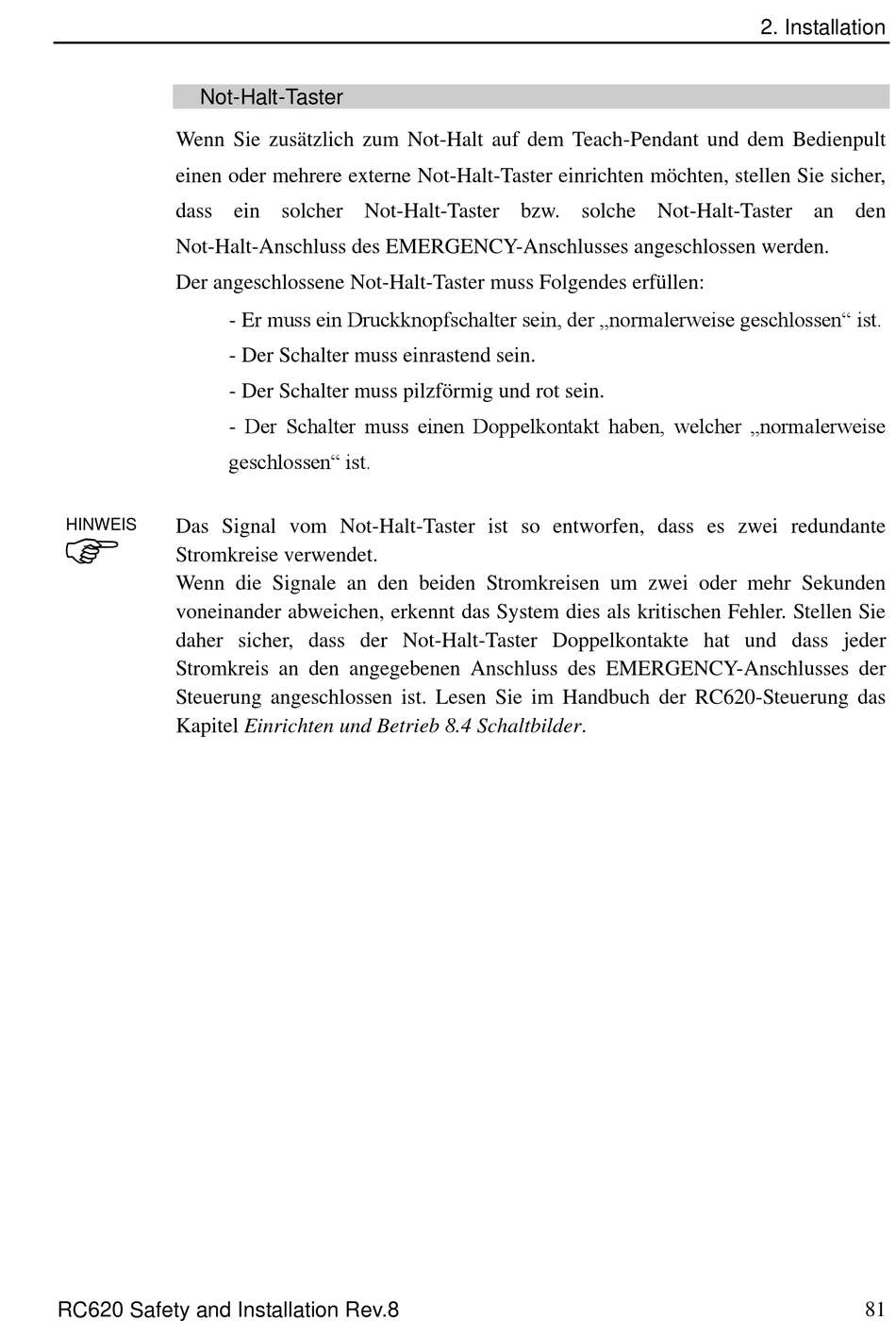

Not-Halt-Taster
Wenn Sie zusätzlich zum Not-Halt auf dem Teach-Pendant und dem Bedienpult
einen oder mehrere externe Not-Halt-Taster einrichten möchten, stellen Sie sicher,
dass ein solcher Not-Halt-Taster bzw. solche Not-Halt-Taster an den
Not-Halt-Anschluss des EMERGENCY-Anschlusses angeschlossen werden.
Der angeschlossene Not-Halt-Taster muss Folgendes erfüllen:
HINWEIS
Das Signal vom Not-Halt-Taster ist so entworfen, dass es zwei redundante
Stromkreise verwendet.
Wenn die Signale an den beiden Stromkreisen um zwei oder mehr Sekunden
voneinander abweichen, erkennt das System dies als kritischen Fehler. Stellen Sie
daher sicher, dass der Not-Halt-Taster Doppelkontakte hat und dass jeder
Stromkreis an den angegebenen Anschluss des EMERGENCY-Anschlusses der
Steuerung angeschlossen ist. Lesen Sie im Handbuch der RC620-Steuerung das
Kapitel Einrichten und Betrieb 8.4 Schaltbilder.
RC620 Safety and Installation Rev.8
- Er muss ein Druckknopfschalter sein, der „normalerweise geschlossen" ist.
- Der Schalter muss einrastend sein.
- Der Schalter muss pilzförmig und rot sein.
- Der Schalter muss einen Doppelkontakt haben, welcher „normalerweise
geschlossen" ist.
2. Installation
81
