8.3.2 Klemmenabmessungen bei Baugröße F1
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
8 8
1
1 Netzklemmen

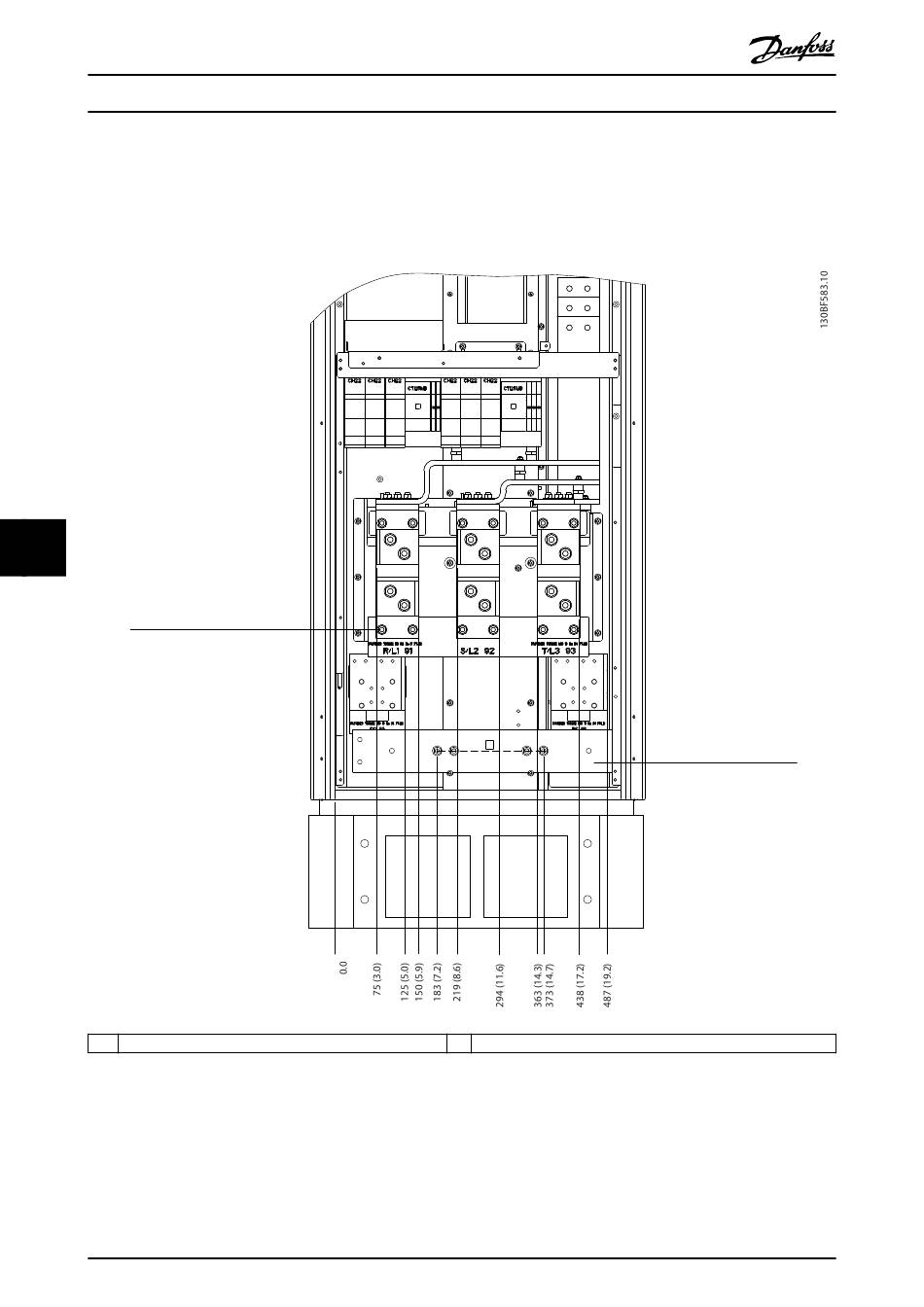

Abbildung 8.21 Klemmenabmessungen des Gleichrichterschranks bei Baugrößen F1-F4, Frontansicht
78
®
VLT AutomationDrive FC 302
315–1200 kW
CH22
2 Erdungsschiene
