8.10.2 Klemmenabmessungen bei Baugröße F11
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
548 (21.6)
440 (17.3)
151 (5.9)
0.0
244 (9.6)
1 Netzklemmen

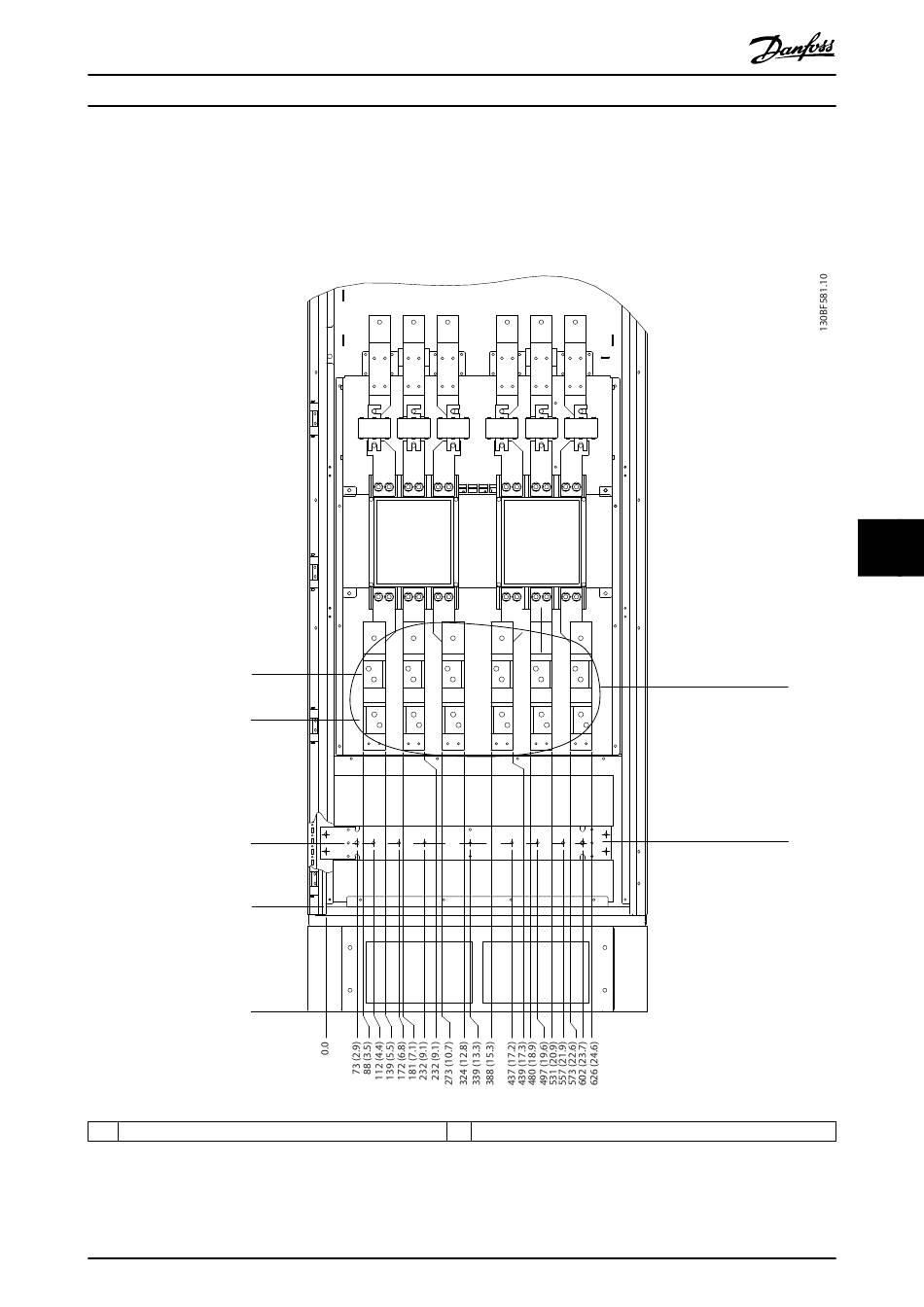

Abbildung 8.74 Klemmenabmessungen des Optionsschranks bei Baugrößen F11/F13, Frontansicht
MG34S303
Projektierungshandbuch
2 Erdungsschiene
