8.6 F4 – Außen- und Klemmenabmessungen
8.6.1 Außenabmessungen F4
2280
(89.7)
8 8
579
(22.8)

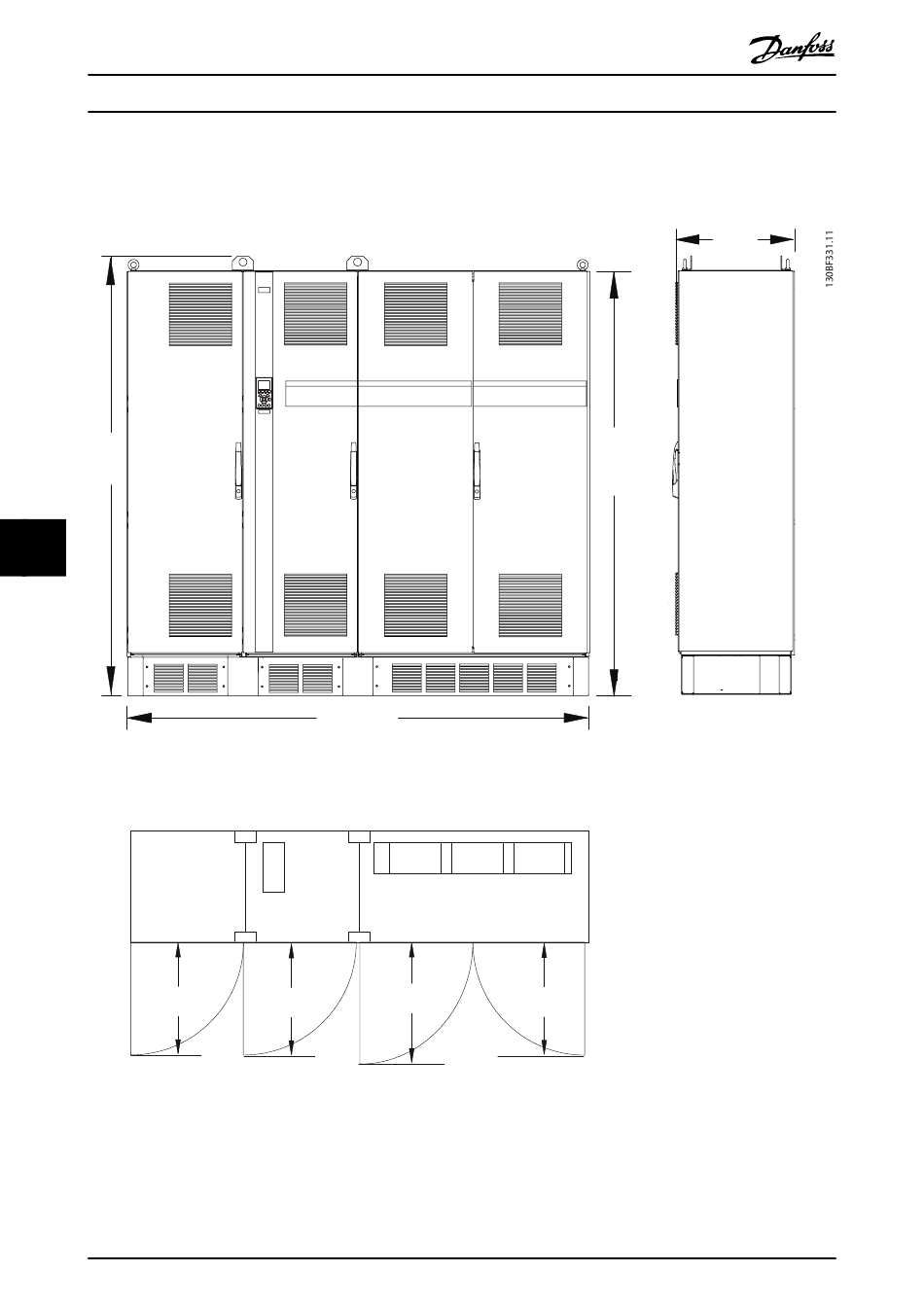

Abbildung 8.45 Abmessungen von Front, Seite und Türabstand bei Baugröße F4
102
®
VLT AutomationDrive FC 302
315–1200 kW
2400 (94.5)
624
579
(24.6)
(22.8)
