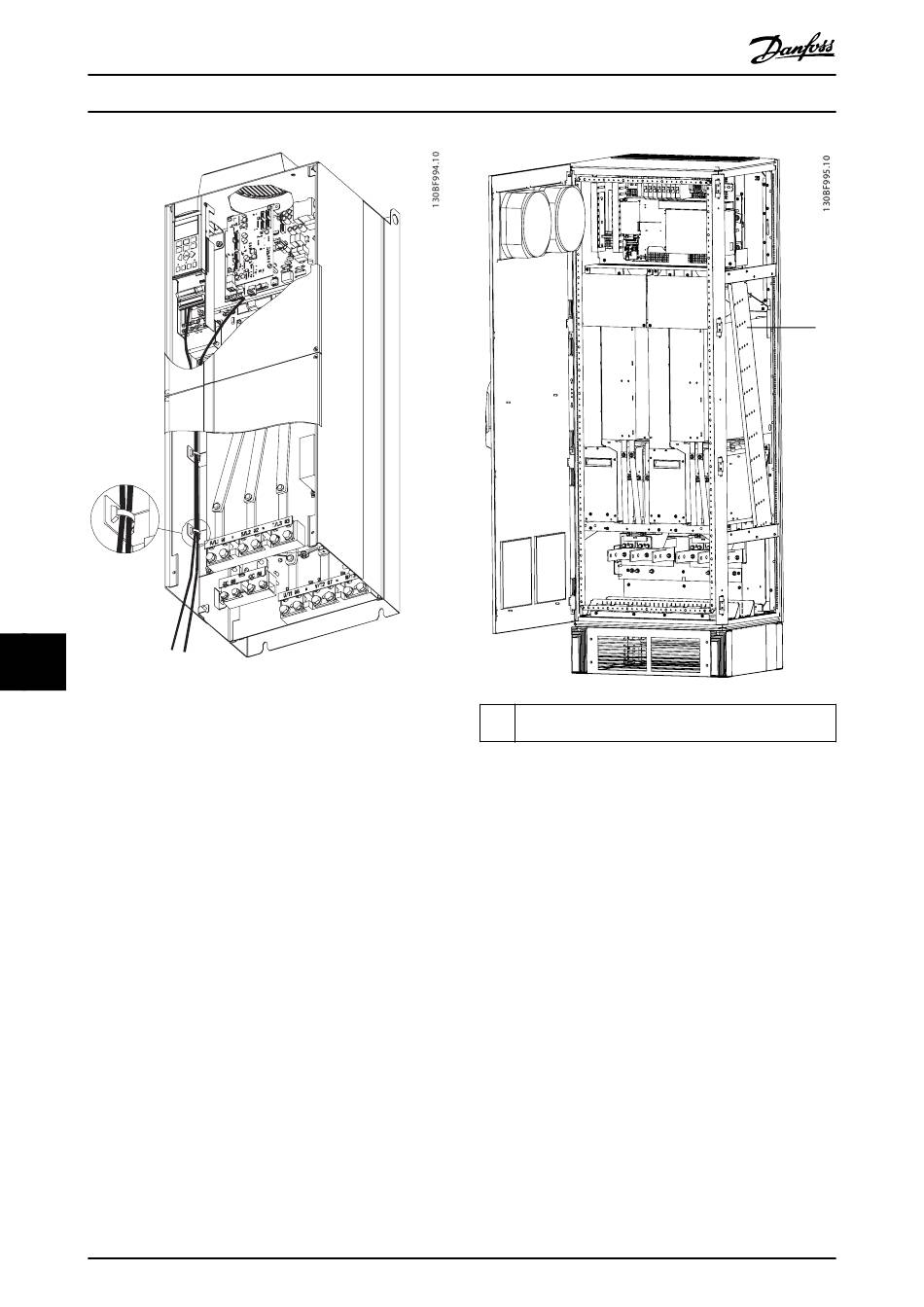

Abbildung 10.8 Steuerkartenverkabelungsweg bei Baugröße
E1 und E2
166
®
VLT AutomationDrive FC 302
315–1200 kW
1
Abbildung 10.9 Steuerkartenverkabelungsweg für F1/F3. Die
Steuerkartenverkabelung für F2/F4 und F8–F13 wird genauso
geführt.
Bei Frequenzumrichtern der Baugröße E kann die Feldbus-
Verbindung über die Oberseite des Geräts hergestellt
werden, wie dies in den folgenden Abbildungen gezeigt
wird. In der Einheit IP21/54 (NEMA 1/NEMA 12) muss eine
Abdeckungsplatte entfernt werden.
Die Bausatznummer für die oberseitige Feldbus-
Verbindung ist 176F1742.
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
Kabelträger zur Verlegung der Steuerleitungen bei den
Baugrößen F1–F13
1
