8.4.2 Klemmenabmessungen bei Baugröße F2
Leistungskabel sind schwer und relativ steif. Wählen Sie zur Vereinfachung der Kabelinstallation die optimale Position des
Frequenzumrichters. An jeder Klemme lassen sich bis zu 4 Kabel mit Kabelschuhen oder eine Standard-Lüsterklemme
anschließen. Die Erde wird an einen geeigneten Anschlusspunkt im Frequenzumrichter angeschlossen.
CH22
8 8
1
2
1 Netzklemmen 2 Erdungsschiene

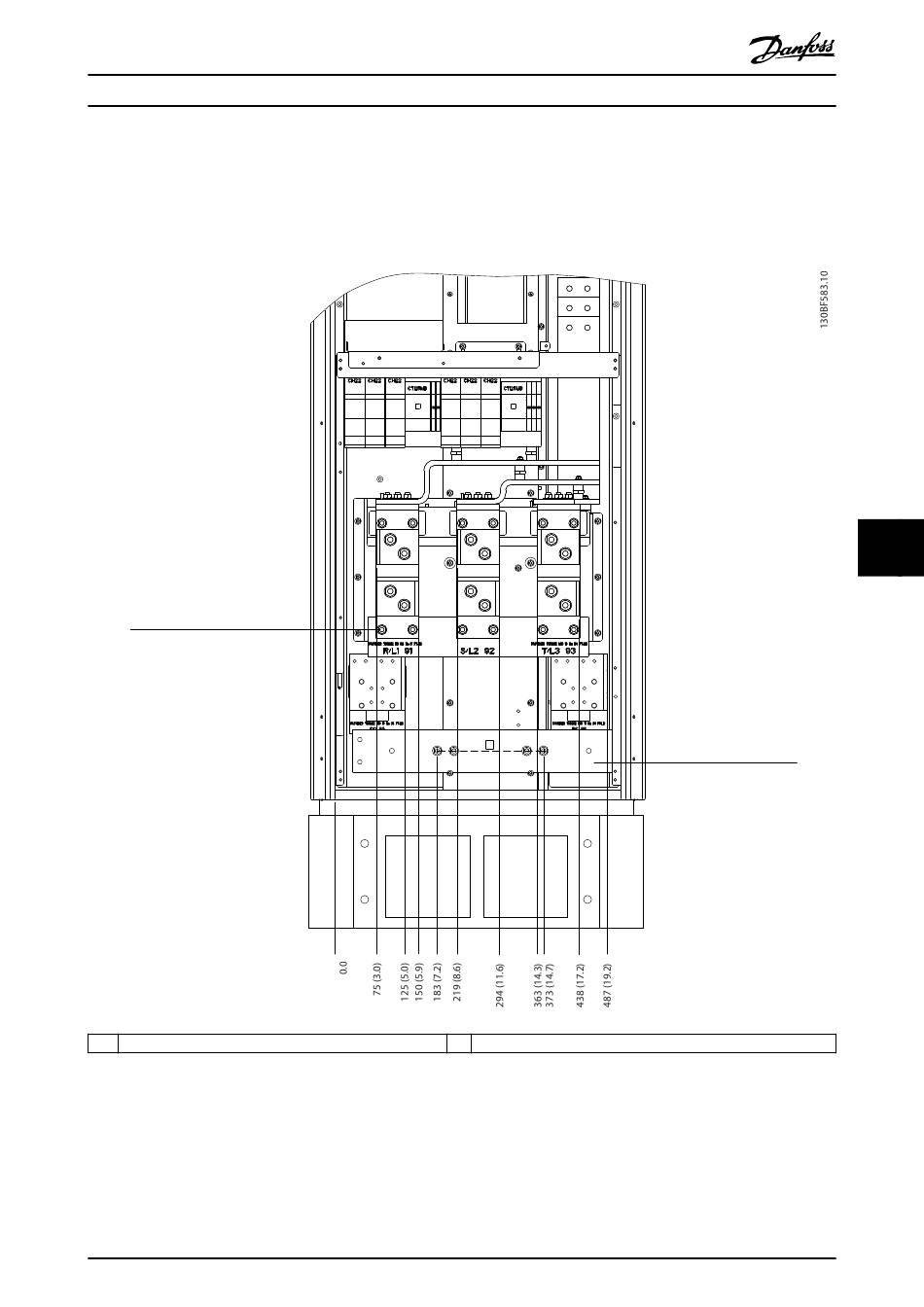

Abbildung 8.28 Klemmenabmessungen des Gleichrichterschranks bei Baugrößen F1-F4, Frontansicht
