3.12 Schémas cotés

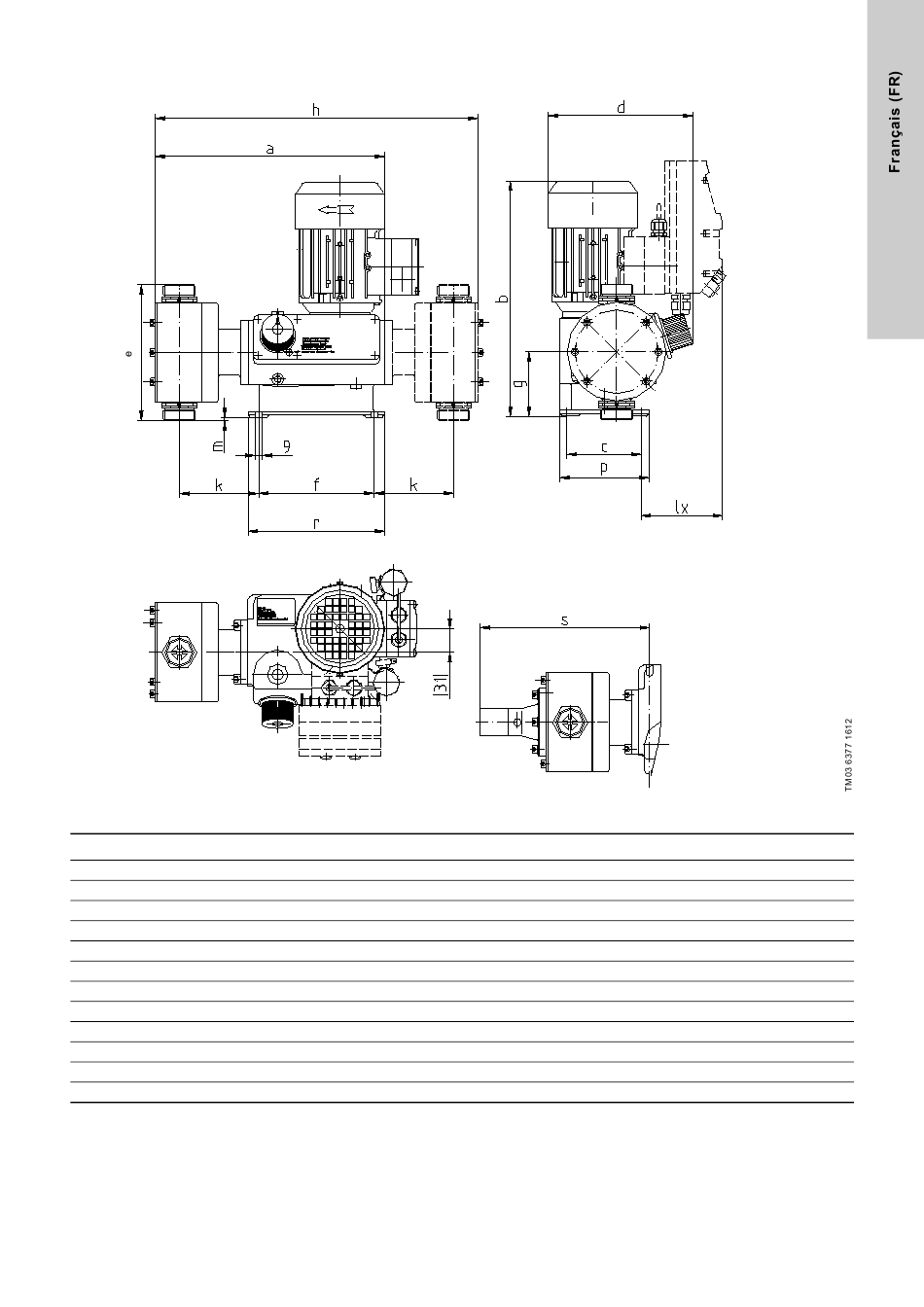

Fig. 2 Schémas cotés DMX 226 (partie 1)
Type de pompe a b
DMX 24-8 302 310
DMX 52-8 302 310
DMX 100-8 302 310
DMX 142-8 302 310
DMX 37-5 302 310
DMX 82-5 302 310
DMX 160-5 302 310
DMX 224-5 302 310
DMX 60-3 302 310
DMX 130-3 302 310
DMX 255-3 302 310
DMX 380-3 302 310
Les valeurs entre parenthèses s'appliquent aux pompes avec moteur Ex.
Cotes en mm.
c d e f g
97,5 190 178 152 85,5
97,5 190 178 152 85,5
97,5 190 178 152 85,5
97,5 190 178 152 85,5
97,5 190 188 152 85,5
97,5 190 188 152 85,5
97,5 190 188 152 85,5
97,5 190 188 152 85,5
97,5 190 208 152 85,5
97,5 190 208 152 85,5
97,5 190 208 152 85,5
97,5 190 208 152 85,5
h i k m
425 208 104,5 4 G 1 1/4
425 208 104,5 4 G 1 1/4
425 208 104,5 4 G 1 1/4
425 208 104,5 4 G 1 1/4
425 208 104,5 4 G 1 1/4
425 208 104,5 4 G 1 1/4
425 208 104,5 4 G 1 1/4
425 208 104,5 4 G 1 1/4
425 208 106,5 4 G 1 1/4
425 208 106,5 4 G 1 1/4
425 208 106,5 4 G 1 1/4
425 208 106,5 4 G 1 1/4
n p r rx s
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
118 180 180 198
139
