5. Installazione
5.1 Installazione ottimale
1i

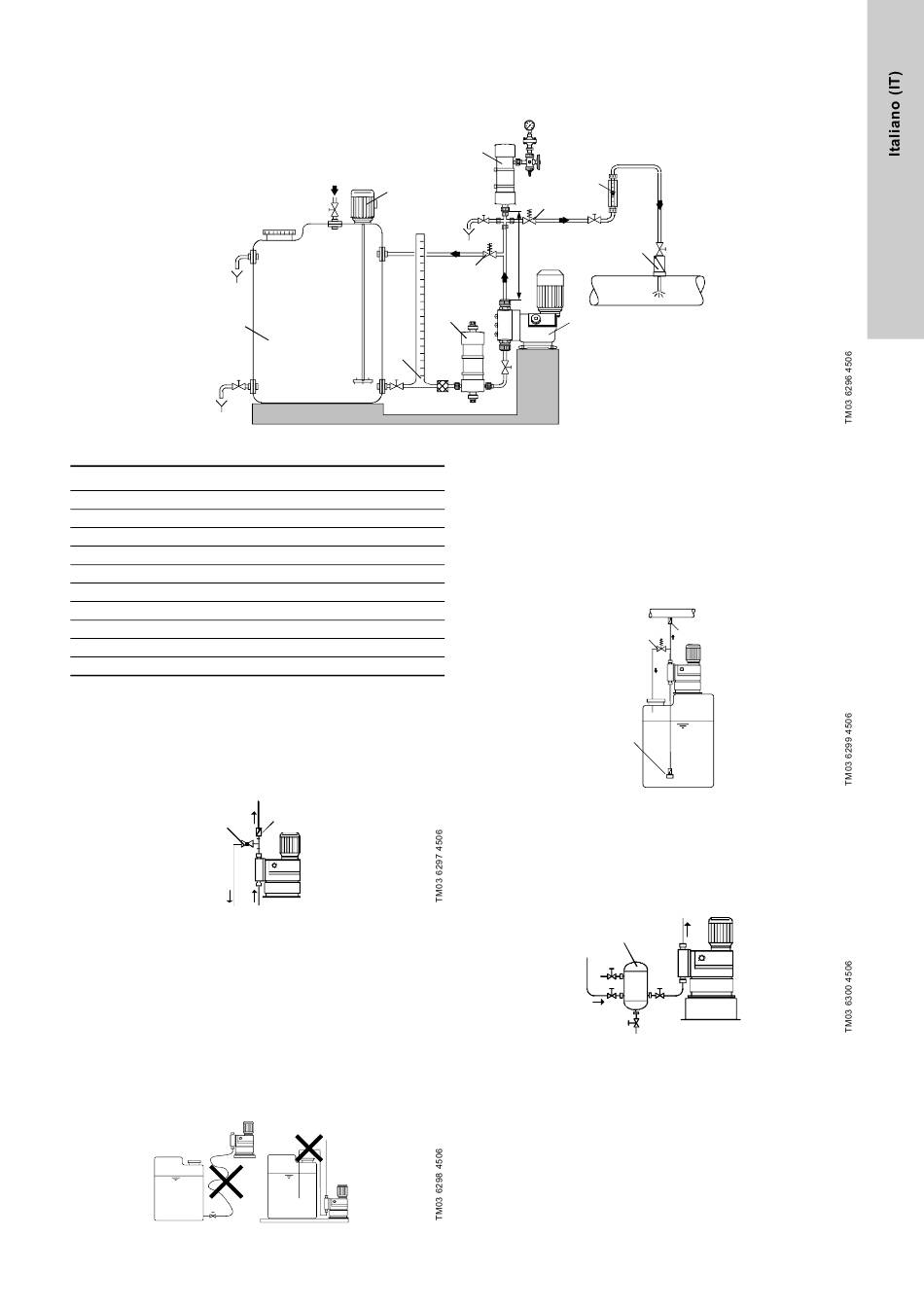

Fig. 4 Esempio di un'installazione ottimale
Pos. Componenti
1i Serbatoio di dosaggio
2i Agitatore elettrico
3i Dispositivo di prelievo
4i Smorzatore di pulsazioni di aspirazione
5i Pompa dosatrice
6i Valvola di sfogo
7i Valvola di conservazione della pressione
8i Smorzatore di pulsazione
9i Contenitore trasparente graduato
10i Unità di iniezione

5.2 Consigli per l'installazione

• Per facilitare la deareazione della testa dosatrice, installare
una valvola a sfera (11i) con linea di bypass (con ritorno nel
serbatoio di dosaggio) subito dopo la valvola di scarico.
• In caso di condotti di scarico lunghi, montare una valvola di
non ritorno (12i) nel condotto di scarico.
11i
Fig. 5 Installazione con valvola a sfera e valvola di non ritorno
• Durante la posa del condotto di aspirazione, attenersi a
quanto segue:
– Tenere il condotto di aspirazione il più corto possibile.
Evitare che si aggrovigli.
– Se necessario, utilizzare archi invece di angoli per le
curvature.
– Posare il condotto di aspirazione sempre in direzione
ascendente verso la valvola di aspirazione.
– Evitare traiettorie ricurve che potrebbero causare la
formazione di bolle d'aria.
Fig. 6 Installazione del condotto di aspirazione
2i
4i
3i
12i
8i
9i
7i
10i
max. 1m
Max. 1 m
6i
5i
• In caso di sostanze non degasanti con viscosità simile a quella
dell'acqua, la pompa può essere installata sul serbatoio
(rispettare l'altezza di aspirazione massima).
• L'aspirazione sommersa è preferita.
• Per le sostanze con una tendenza a sedimentare, installare il
condotto di aspirazione con filtro (13i) in modo che la valvola
di aspirazione si mantenga alcuni millimetri sopra il possibile
livello di sedimentazione.
6i
13i
Fig. 7 Installazione del serbatoio
• Nota per l'installazione dal lato di aspirazione: nei sistemi di
dosaggio con un condotto di aspirazione superiore a 1 metro,
a seconda della portata di dosaggio potrebbe essere necessa-
rio installare uno smorzatore di pulsazioni di dimensioni appro-
priate (4i) subito prima della valvola di aspirazione.
4i
Fig. 8 Installazione con smorzatore di pulsazioni dal lato di
aspirazione
p
10i
