1 1
K1 K2
L N
230 VAC /
115 VAC

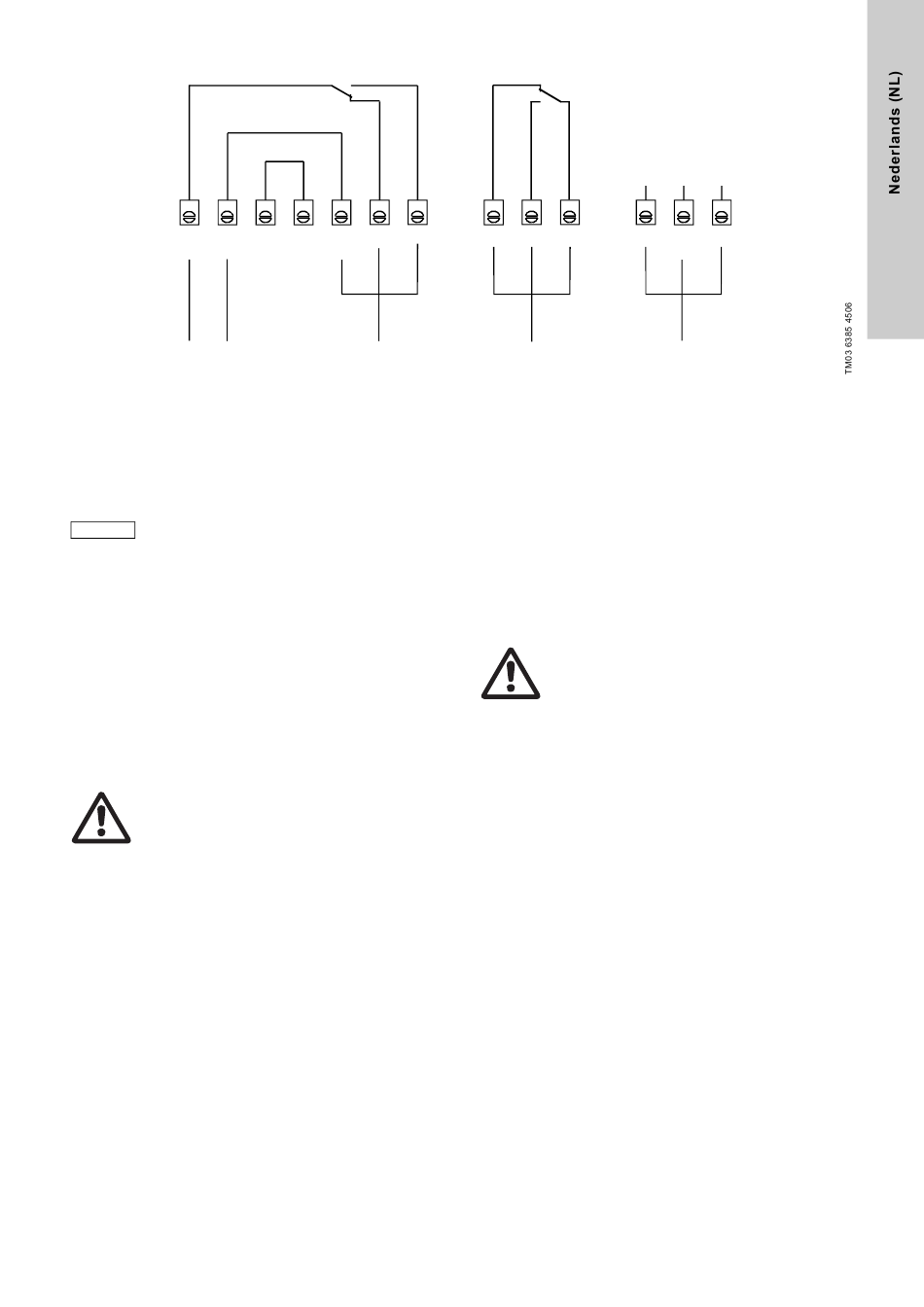

Afb. 24 Elektrische aansluiting van de elektronica
9.2.6 Bevestiging van de sensor in de doseerkop
• De sensor van onder af in de opening van de doseerkopflens
schroeven (M14 x 1,5).
– Nu is de membraanlekkagesensor gereed voor opstarten.
9.2.7 Opstarten
Voer een functiecontrole uit voorafgaande aan het
Voorzichtig
opstarten!
Functiecontrole
• Dompel de sensor in water.
– Groene en rode LEDs zijn aan:
De sensor en de elektronica zijn bedrijfsklaar!
– Een of meer LEDs zijn uit:
Sensor of elektronica is defect!
Neem contact op met service.
• Droog de sensor zorgvuldig.
– Alleen de groene LED is nog aan:
De sensor en de elektronica zijn bedrijfsklaar!
– De rode LED is nog aan:
Sensor of elektronica is defect!
Neem contact op met service.
Waarschuwing
De elektronica of sensor niet openen!
Reparaties mogen uitsluitend worden uitgevoerd
door geautoriseerd en gekwalificeerd personeel!
9.2.8 Gebruik van de contacten
• Klemmen 6 en 7 (potentiaalbelast):
– bijvoorbeeld voor de uitschakeling van de pomp in geval van
een membraanbreuk.
• Klemmen 8, 9 en 10 (potentiaalvrij)
– bijvoorbeeld voor de inschakeling van een alarminrichting.
S1
1 1 1 1 1
K3 K4 K5 K6 K7
PE PE N
Contact 1 (niet zwevend
230 VAC / 115 VAC)
S2
1 1 1 1
K8 K9 K10
Groen
Contact 2
(zwevend)

9.2.9 Omschrijving van het apparaat

Er bevindt zich een groene en een rode LED op de elektronica.
• Groene LED
– Geeft aan dat het systeem gereed is voor bedrijf.
– De LED is alleen aan wanneer de sensor is aangesloten op
de elektronica.
Wanneer de LED uit is in dit geval, dan is of de sensor of de
kabel defect of verkeerd aangesloten.
• Rode LED
– Geeft aan dat een membraanlekkage is gedetecteerd.
– De groene LED is nog aan.
9.2.10 Onderhoud
Waarschuwing
De elektronica of sensor niet openen!
Reparaties mogen uitsluitend worden uitgevoerd
door geautoriseerd en gekwalificeerd personeel!
Sensor
Opto-elektronische sensor met 3 m kabel.
• Reinig in geval van een storing de sensor.
• Vervang de sensor wanneer deze nog steeds niet goed werkt.
Elektronica
• Geen onderhoud door de gebruiker mogelijk.
• Neem contact op met Grundfos service wanneer de elektro-
nica niet goed werkt.
1 1
Geel Wit
Sensor
