1 1
K1 K2
L N
230 VAC / 115 VAC

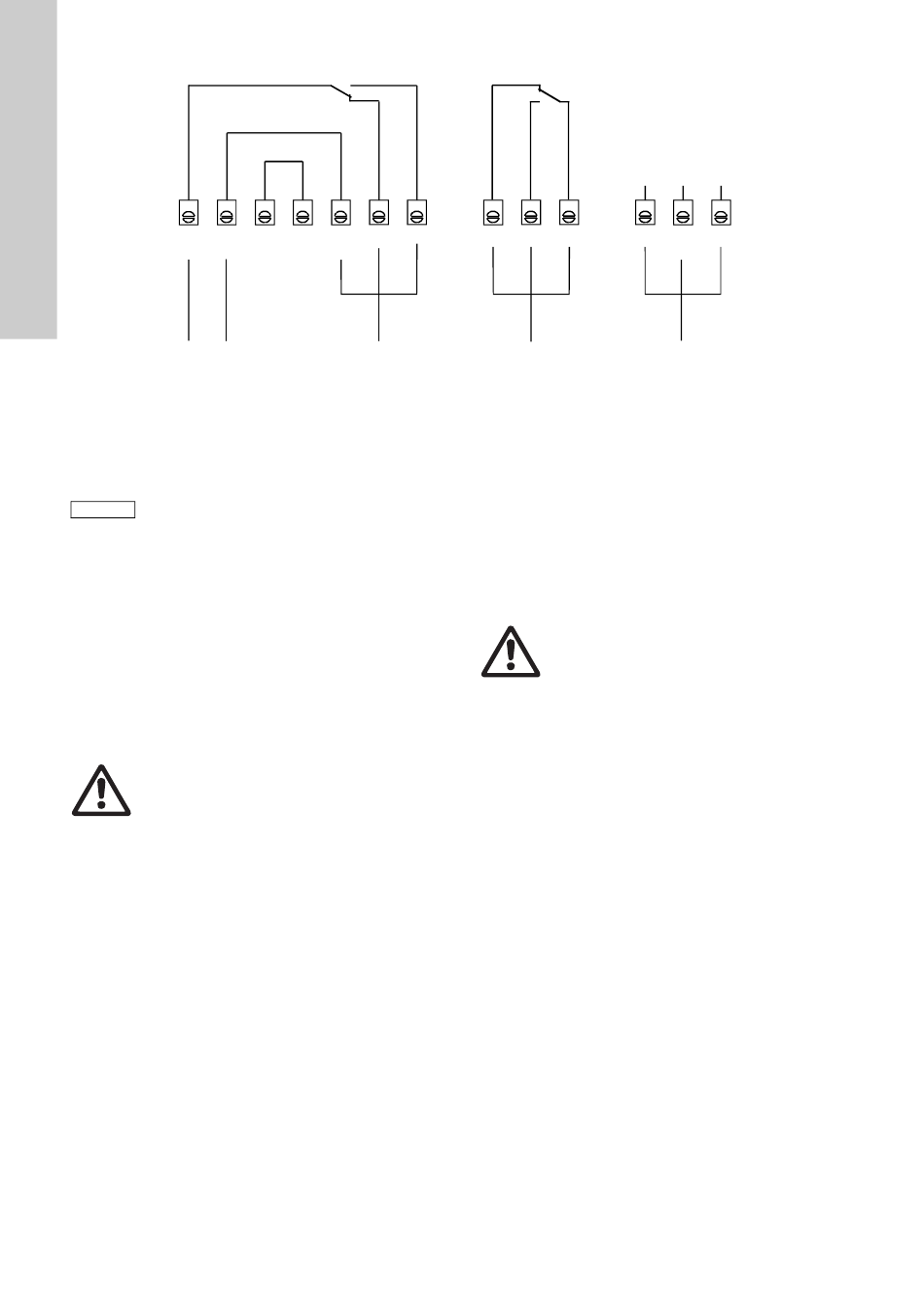

图 24 电子设备的电气连接
9.2.6 将传感器连接在计量头内
• 从下方将传感器连接在计量头法兰的孔内(M14 x 1.5)。
– 此时隔膜泄漏传感器可以启动。
9.2.7 启动
小心
启动前先执行功能检查!
功能检查
• 将传感器浸水。
– 绿灯和红灯亮:
传感器和电子设备可以投入运行!
– 一个或一个以上LED不亮:
传感器和电子设备有问题!
通知格兰富服务部门。
• 小心擦干传感器。
– 只有绿灯仍然亮:
传感器和电子设备可以投入运行!
– 红灯仍然亮:
传感器和电子设备有问题!
通知格兰富服务部门。
警告
切勿打开电子设备或传感器!
只要经授权的资格人士才能执行维修任务!
9.2.8 使用触点
• 端子6和7 (已加载电位)
– 例如可以用于在发生隔膜泄漏时关掉水泵。
• 端子8, 9和10 (无电位)
– 例如可以用于触发报警装置。
522
S1
1 1 1 1 1
K3 K4 K5 K6 K7
PE PE N
触点1 (无浮动
230 VAC / 115 VAC)
S2
1 1 1 1
K8 K9 K10
绿色
触点2 (浮动)
9.2.9 设备说明
电子设备有一个绿色和一个红色发光二极管(LED)。
• 绿色 LED
– 显示系统就绪可以运行。
– 此LED只有在传感器连接到电子设备时才会亮。
如果在这种情况下该LED不亮，说明传感器或电缆有问题或连
接错误。
• 红色 LED
– 显示探测到隔膜泄漏。
– 绿色LED仍然亮。
9.2.10 保养
警告
切勿打开电子设备或传感器!
只要经授权的资格人士才能执行维修任务!
传感器
光电传感器带3米电缆。
• 功能故障时清洁传感器。
• 如果传感器仍然不能正常工作，更换传感器。
电子设备
• 用户不可以对此执行保养。
•
如果电子设备工作异常，通知格兰富服务部。
1 1
黄色
白色
传感器
