9.2 Sensor de fuga de diafragma electrónico
9.2.1 Datos técnicos
Modelo 230 V (+ 10 %/- 10 %)
Modelo 115 V (+ 10 %/- 10 %)
• Carga de contacto: 250 V / 6 A, máx. 550 VA
• Consumo de energía: 1,15 VA
• Clase de protección: IP65
• Intervalo de temperatura permitida: 0 °C a +40 °C.

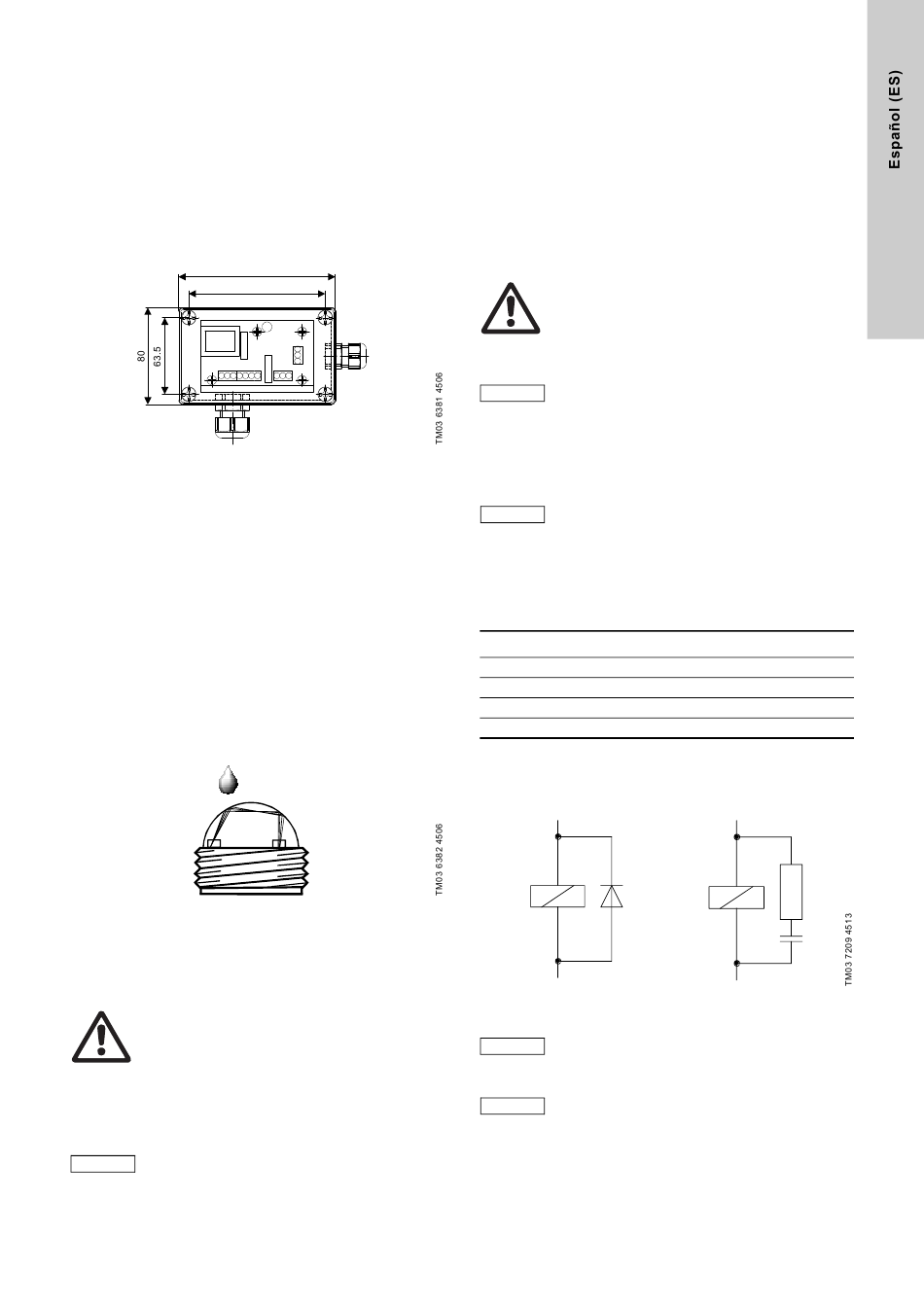

9.2.2 Esquema dimensional
(carcasa del sistema electrónico)
113.5
Fig. 21 Carcasa del sistema electrónico
9.2.3 Función
Bombas con preparación para la detección de fuga del dia-
fragma:
• Brida especial del cabezal dosificador para acoplar un sensor
optoelectrónico
• El sensor optoelectrónico contiene
– transmisor infrarrojo
– receptor de infrarrojos.
En el caso de un diafragma con fugas
• Pasa líquido a la brida del cabezal dosificador.
– Se modifica la refracción de la luz.
• El sensor genera una señal.
– El sistema electrónico alterna dos contactos. Estos contac-
tos se pueden utilizar, por ejemplo, para activar un disposi-
tivo de alarma o para desconectar la bomba.
Fig. 22 Sensor de fugas del diafragma
9.2.4 Conexiones eléctricas del sistema electrónico
Aviso
Sólo personal cualificado debe realizar las conexio-
nes eléctricas.
Desconecte la alimentación eléctrica antes de
conectar el cable de alimentación eléctrica y los con-
tactos de los relés.
Respete la normativa de seguridad local.
Proteja las conexiones de cables y las clavijas contra
la corrosión y la humedad.
Antes de conectar el cable de alimentación eléctrica,
compruebe que el voltaje nominal que se indica en la
Precaución placa de identificación de la bomba corresponde a la
alimentación eléctrica local. Una alimentación de
energía incorrecta puede destruir la unidad.
130
Para asegurar la compatibilidad electromagnética (EMC), es pre-
ciso que los cables de entrada y salida de corriente estén apanta-
llados.
1. Conectar el blindaje por uno de los extremos a la masa de
blindaje.
– Consulte el esquema de conexiones.
2. Tender los cables de entrada, los de salida de corriente y los
de alimentación eléctrica por conductos separados.
3. Conecte el dispositivo a la alimentación eléctrica de acuerdo
con el diagrama de conexiones.
4. Conecte el sistema electrónico con el sensor de acuerdo con
el diagrama de conexiones.
Aviso
El contacto 1 dotado de potencial, terminales 6 y 7,
está conectado al voltaje de la alimentación.
Desconecte la alimentación eléctrica antes de
conectar el contacto 1.
Los contactos no disponen de circuitos de protec-
ción. Sólo pueden conectarse cargas óhmicas puras.
Precaución
Para conectar el motor de la bomba, se debe conec-
tar un contactor entre medio.
5. Conectar los contactos 1 y 2 según necesidad.
Consulte la sección 6. Conexiones eléctricas
9.2.5 Salidas de relé
La conexión de las salidas de relé depende de la
Nota
aplicación y de los accionadores conectados.
• Se necesita eliminar la interferencia para las cargas inductivas
(también para relés y contactores).
• Si esto no fuera posible, proteja los contactos del relé con un
circuito de protección tal como se describe a continuación.
Con voltaje de CA
Corriente hasta Condensador C
60 mA 10 µF, 275 V
70 mA 47 µF, 275 V
150 mA 100 µF, 275 V
1,0 A 220 µF, 275 V
Con voltaje de CC
• Conecte en paralelo con el relé o contactor un diodo de mar-
cha libre.
DC +
-
Fig. 23 Circuito de protección CC/CA
Dotar las salidas de relé con un fusible previo ade-
Precaución
cuado.
Estas conexiones dependen de la clase de elemento
de ajuste utilizado y deben entenderse únicamente
Nota
como orientación. Consulte la documentación del
elemento de ajuste.
.
Resistencia R
390  , 2 W
22  , 2 W
47  , 2 W
47  , 2 W
AC
R
C
117
