5. Монтаж
5.1 Оптимальное расположение
1i

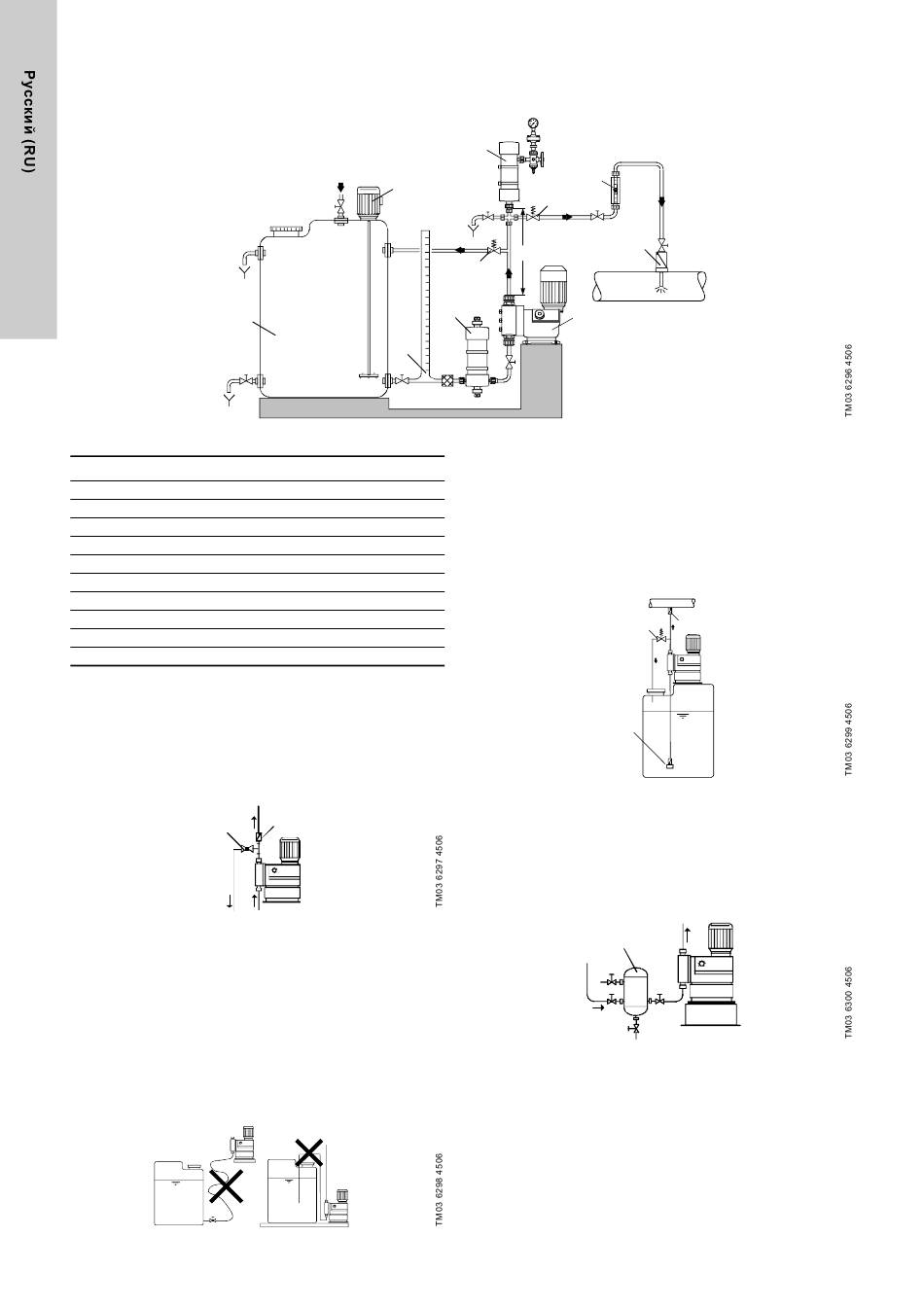

Рис. 4 Пример оптимального монтажа
Поз. Компоненты
1i Дозировочный бак
2i Электромешалка
3i Калибровочный стакан
4i Демпфер пульсаций на всасывающей линии
5i Дозирующий насос
6i Предохранительный клапан
7i Подпружиненный клапан
8i Демпфер пульсаций
9i Мензурка
10i Устройство впрыска
5.2 Рекомендации по установке
• Для облегчения деаэрации дозирующей головки
установите шаровой клапан (11i) с байпасной линией
(назад в дозирующий бак) непосредственно после
нагнетательного клапана.
• В случае длинных нагнетательных линий, установите в
нагнетательную линию обратный клапан (12i).
11i
Рис. 5 Установка с шаровым клапаном и обратным
клапаном
• При установке всасывающей линии соблюдайте следующее:
– Делайте всасывающую линию как можно короче.
Это предохраняет от запутывания.
– При необходимости используйте криволинейный
отвод вместо колена.
– Всегда направляйте всасывающую линию к
всасывающему клапану.
– Не допускайте образования петель, которые могут
привести к появлению воздушных пузырей.
Рис. 6 Установка всасывающей линии
390
2i
4i
3i
12i
8i
9i
7i
10i
max. 1m
Макс. 1 м
6i
5i
• Для негазовыделяющей среды, близкой по вязкости к воде,
монтировать насос можно прямо на резервуаре
(соблюдая допустимую высоту всасывания).
• Предпочтительнее затопленная всасывающая линия.
• Для дозируемых сред, склонных к осадкообразованию,
установите всасывающую линию с фильтром (13i) так,
чтобы всасывающий клапан оставался на несколько
миллиметров выше уровня осадка.
6i
13i
Рис. 7 Установка на баке
• Замечания по монтажу линии всасывания: В дозирующих
системах со всасывающей линией длиннее 1 метра,
в зависимости от производительности дозирования,
может потребоваться демпфер пульсаций (4i)
соответствующего размера непосредственно перед
всасывающим клапаном насоса.
4i
Рис. 8 Установка демпфера пульсаций давления на
всасывающей стороне
p
10i
