5. Montaj
5.1 Optimum montaj
1i

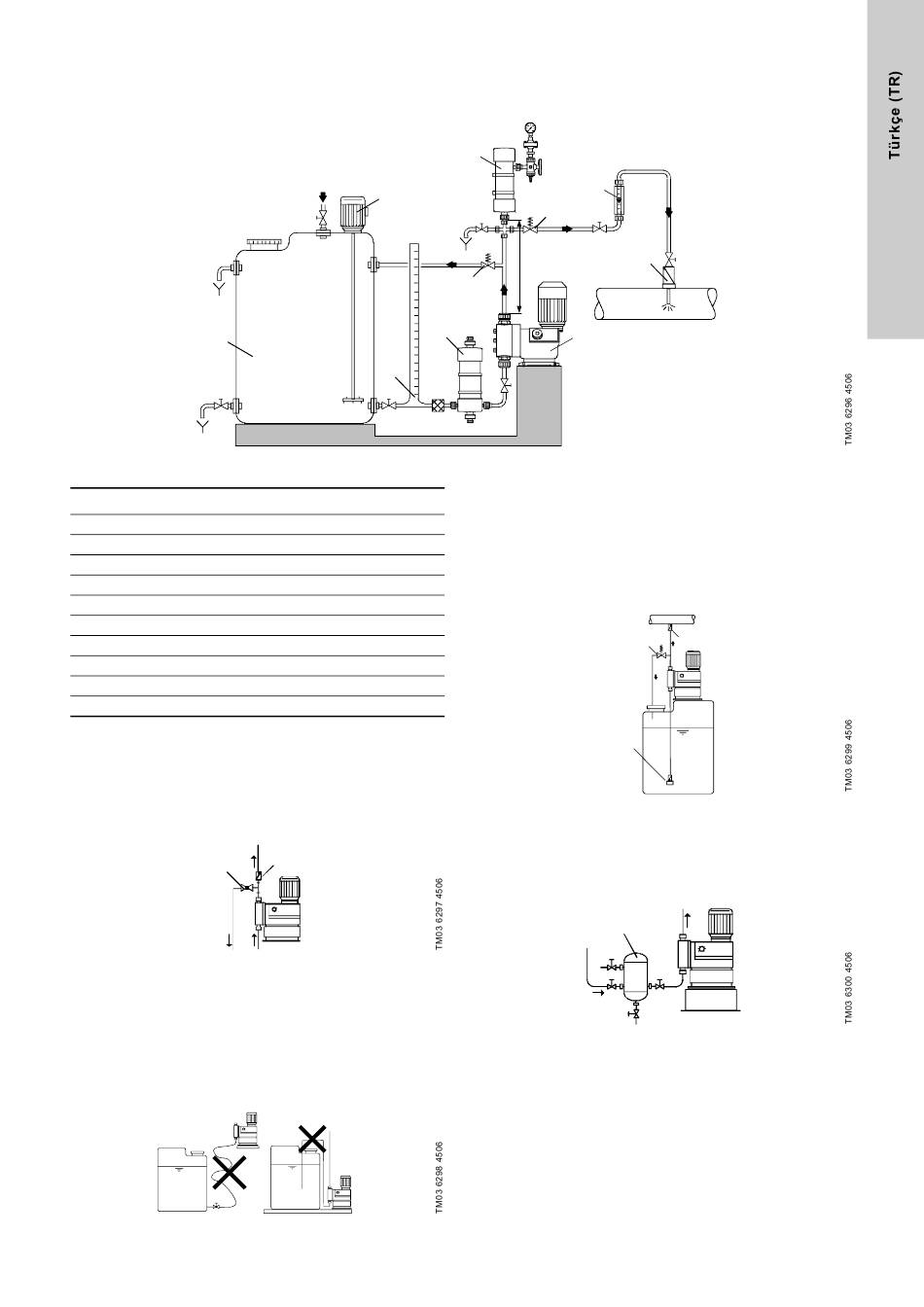

Şekil 4 Optimum montaj örneği
Sıra Parçalar
1i Dozlama tankı
2i Elektrikli karıştırıcı
3i Çıkarma cihazı
4i Emiş darbe sönümleyicisi
5i Dozlama pompası
6i Tahliye vanası
7i Basınç yükleme vanası
8i Darbe sönümleyici
9i Ölçüm camı
10i Enjeksiyon ünitesi
5.2 Montaj ipuçları
• Dozlama kafasının kolay bir şekilde havasını almak için,
tahliye vanasından hemen sonra bypas hattıyla
(dozlama tankına geri) bir küresel vana (11i) monte edin.
• Tahliye hatlarının uzun olması durumunda, tahliye hattına bir
çek vana (12i) monte edin.
11i
Şekil 5 Küresel vana ve çek vana ile montaj
• Emiş hattını monte ederken, aşağıdakilere dikkat edin:
– Emiş hattını mümkün olduğunca kısa tutun.
Dolaşmasını önleyin.
– Gerekirse köşebent yerine dirsek kullanın.
– Daima emiş hattını emiş vanasına doğru yönlendirin.
– Hava kabarcıklarına neden olabilecek düğümlerden kaçının.
Şekil 6 Emiş hattı montajı
2i
4i
3i
12i
8i
9i
7i
10i
Maks. 1 m
max. 1m
6i
5i
• Suya benzer viskozitede gaz ihtiva etmeyen ortam için,
pompa tank üzerine monte edilebilir (maksimum emiş
yüksekliğine dikkat edin).
• Basmalı emiş tercih edilir.
• Çökelme eğilimi olan ortam için, emiş vanası olası çökelme
seviyesinin birkaç milimetre üzerinde kalacak şekilde emiş
hattını filtreyle (13i) birlikte takın.
6i
13i
Şekil 7 Tank montajı
• Emiş tarafı montajı için not: 1 metreden uzun emiş hattına
sahip dozlama sistemlerinde, dozlama akışına bağlı olarak,
pompa emiş vanasından hemen önce doğru boyutta bir darbe
sönümleyici (4i) monte etmek gerekebilir.
4i
Şekil 8 Emiş tarafı darbe sönümleyicili montaj
